ref: TS480SAT TS-480SAT KENWOOD HF 50 Mhz Transmissor Especial para expedições Este kit é tudo o que um radioamador deseja ter. Seu tamanho e peso o tornam facilmente transportável. Oferece uma potência de 100W. Ele também possui um sintonizador de antena embutido. Com esta estação pode ter a certeza que irá desfrutar da melhor qualidade ao melhor preço. Queremos enfatizar que, graças ao seu painel de controle separado, é perfeito para uso com a estação base. COMUNICAÇÕES DE PRIMEIRO NÍVEL, EM CASA E FORA  Painel de controle LCD separado com alto-falante
A frente da estação possui iluminação âmbar e todas as teclas são iluminadas, sendo independente pode ser colocada em qualquer lugar a uma distância de até 4m da unidade principal TX / RX AF DSP
O processador de sinal digital AF de 16 bits oferece recursos como redução de ruído, equalizador TX / RX e filtros AF. RX contínuo
500kHz (VFO: 30kHz) a 60MHz TX cobre todas as bandas amadoras de 1,8MHz a 50MHz Construção compacta
Além de um design compacto e fácil de transportar, é incorporado um suporte para montar e tornar o transporte da estação ainda mais confortável. Outros recursos incluem um mixer quad que fornece faixa din??mica RX classe TS-950, compatibilidade PSK31, ajuste de grupo de pacotes (com TM-D700E), controle baseado em PC e filtros IF opcionais.  EXCELENTE PODER E DESEMPENHO Alta potência de RF
Saída de alta potência de RF Fornecido com uma seção de extremidade dupla com circuitos combinadores e divisores, o TS-480SAT fornece 100 watts de saída de RF de uma fonte de alimentação de 13,8 V DC. Fontes de energia separadas
F luentes de alimentação separada 480SAT TS-100W tem dois terminais de alimentação (DC1, DC2) para alimentação separada para cada metade da seção final dupla. Graças a este equilíbrio de tensão, uma saída estável é garantida. Este arranjo permite o uso de duas fontes de energia PS-53 ou uma única fonte de energia 41A. Processamento de sinal digital AF (Tx / Rx)
Graças a um processador de sinal digital de 16 bits que oferece operações aritméticas de precisão dupla (equivalente ao processamento de 32 bits), um clock de 100 MHz e conversores A / D e D / A de 16 bits, o TS 480SAT oferece muitos recursos poderosos. Filtros AF
O ajuste de inclinação pode ser usado para afastar o sinal desejado do ruído usando filtros de corte alto e baixo (SSB, FM e AM), enquanto a largura permite o ajuste da banda passante para evitar ruído adjacente (CW / FSK). Filtros IF (opções)
Opcionalmente disponíveis para operações mais fortes estão os filtros IF estreitos CW com bandas de 500 Hz e 270 Hz (YF-107C, YF-107CN), bem como um filtro IF estreito SSB de banda de 1,8 kHz (YF-107SN). Qualquer um desses dois filtros IF pode ser instalado dentro do transceptor. Equalizador TX / RX
O equalizador oferece flat (padrão), high boost (2 tipos), formant pass, bass boost (2 tipos), configurações convencionais e do usuário, separadamente para transmissão e recepção. Configurável usando o programa de controle de rádio ARCP-480. Ventiladores duplos de resfriamento
O equipamento possui ventiladores duplos para um resfriamento perfeito.
Graças a isso e ao fato de que a frente do transmissor é separada da unidade principal, os ventiladores podem gerar um fluxo de ar da frente para trás. Graças a este sistema, você pode transmitir continuamente por aproximadamente 30 minutos, sem ter que desconectá-lo.
Esta figura é fornecida apenas para referência e depende de uma temperatura ambiente de 25 ° C, uma antena SWR de 1,2 ou menos e nada para obstruir o fluxo de ar gerado pelos ventiladores de resfriamento.
Filtros IF (opções)
Um mixer quad fornece uma faixa RX dinâmica equivalente à da classe TS-950 (espaçamento de 50 kHz). Filtro TX
A qualidade do áudio durante a transmissão pode ser ajustada alternando entre duas configurações de banda passante (500-2500 Hz e o padrão 300-2700 Hz). Sintonia automática de CW
Este recurso usa o DSP para realizar o zeramento automático em uma frequência desejada durante as operações CW. Também é compatível com RIT. Suporte CW
Existe uma gama completa de recursos CW, incluindo sintonia automática. Estando no modo SSB, um único pressionamento de tecla mudará automaticamente para CW, muito conveniente para operações de 50 MHz, especialmente quando combinado com varredura lenta.
Outro recurso prático é a capacidade de gravar mensagens diferentes para transmissão rápida durante as competições.
Você pode escolher ouvir entre sinais completos ou semi. Para a primeira opção, o tempo de atraso entre a liberação da tecla e o modo de recepção ativo pode ser definido entre 50ms e 1000ms em etapas de 50ms. Outros recursos CW incluem Gap Control (400-1000Hz), Sidetone Controller com ajuste de volume de 3 etapas e uma chave eletrônica, Microphone Paddle Mode e CW Reverse Mode. Redução de ruído
NR1 é um filtro de linha aprimorado com 10 níveis de ajuste (incluindo automático) muito bom para extrair o sinal desejado. Uma boa escolha para operações CW é o NR2 (SPAC), ajustável em incrementos de 2ms (2 ~ 20ms). Ele pode suprimir o ruído na mesma frequência do sinal desejado, permitindo que você extraia um sinal fraco desejado do ruído ambiente. Limitador de ruído digital (DNL)
Com três configurações de nível, o DNL é altamente eficaz em extrair até mesmo ruído de pulso que não pode ser eliminado com circuitos analógico-digitais e supressores de ruído. No entanto, para maior clareza, ele pode ser usado em conjunto com um supressor de ruído, que extrai o ruído de pulso no estágio IF.   Processador de fala
Disponível para transmissão SSB, FM e AM, o processador de voz melhora a clareza das mensagens para a estação receptora. Os níveis de entrada / saída podem ser ajustados com precisão (0 ~ 100). FACILIDADE DE OPERAÇÃO MELHORADA Sintonizador de antena automático integrado
O sintonizador de antena automático do TS-480SAT com predefinições para mudanças rápidas de banda - cobre todas as bandas amadoras de 1.8MHz a 54MHz. Ênfase na portabilidade
Ênfase na portabilidade O uso externo é facilitado pela operação de 13,8 V DC e dimensões compactas: a unidade principal de 3,2 kg mede 179 mm (A) x 61 mm (L) x 258 mm (P), enquanto o painel de controle mede 179 mm (A) x 61 mm (L) ) x 258 mm (D). 0,5 kg tem dimensões de 180 mm (A) x 75 mm (L) x 37 mm (P). Projeções não incluídas. Função de nomes de memória
A identificação clara é possível para todos os 100 canais de memória com até 8 caracteres alfanuméricos em cada um deles. Múltiplas funções de rastreamento
Funções de rastreamento múltiplo Incluídas entre as muitas funções de rastreamento estão rastreamento de programa, rastreamento de memória, rastreamento de grupo, rastreamento lento, rastreamento de subtonalidade e rastreamento CTCSS.
Painel de controle LCD separado com alto-falante
O grande painel de controle LCD separado com seu próprio alto-falante de 6,6 cm (saída máxima de 2 W) pode ser posicionado livremente a até 4 metros de distância da unidade principal. O suporte do painel de mesa fornecido é prático ao usar o transceptor em casa em uma mesa, enquanto o suporte do painel móvel é ideal para montagem em um carro. O painel pode se encaixar no lugar ou ser removido de um suporte instantaneamente. Ele também possui 34 teclas, cada uma iluminada para aumentar a facilidade de operação. Controle baseado em PC

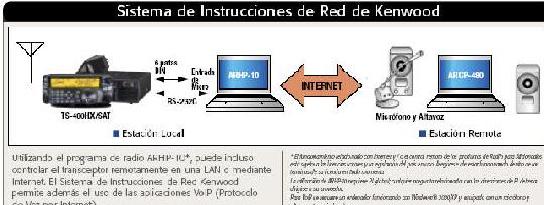

Controle baseado em PC O programa de controle de rádio ARCP-480 (gratuitamente para download no site da Kenwood) permite o controle baseado em PC de todas as funções do transceptor, bem como a personalização das curvas do equalizador TX / RX Compatível com PSK31 (SSB / FM) O TS-480HX / SAT pode ser conectado diretamente a um computador para o modo PSK31 cada vez mais popular. Também oferece os seguintes recursos práticos:
- Ajuste separado dos níveis de entrada / saída AF (10 etapas)
- Escolha da frequência central (1000 Hz ou 1500 Hz)
- Largura de banda ajustável do filtro DSP AF (7 etapas)
- Filtros CW estreitos IF selecionáveis (se instalados)
- TX com função VOX (sem necessidade de linha de controle PTT) Operação PTT por terminal de dados Guia de voz e unidade de armazenamento (opcional)
O guia de voz VGS-1 e a unidade de armazenamento podem ter duas funções importantes: confirmação vocal da frequência, operação das teclas, etc. e gravação / reprodução das mensagens recebidas pelo transceptor. Um total de 90 segundos (3 x 30 segundos) pode ser gravado e armazenado no Flash ROM para reprodução e transmissão. Além disso, um conveniente recurso de registro constante significa que você sempre pode repetir os últimos 30 segundos do recebimento para confirmação. Outras características
- Display com função de transverter (até 999.9999 MHz)
- Seleção de desvio amplo / estreito (FM TX)
- Entrada de frequência direta
- CTCSS (42 frequências de subton)
- tom de 1750 Hz
- controlador TX
- Saída de RF mínima de 5W para operação QRP
- Supressor de ruído
- Ajuste de grupo de pacotes com TM-D700E
- Desconexão automática
- Temporizador de tempo de espera
Conteúdo do kit
| | Conteúdo do kit
| | Medições do transmissor HF KENWOOD TS480SAT
| | KENWOOD TS-480SAT vista frontal
| | | Visão traseira
| |
| | Conector de antena
| | Vista frontal da capa
| | Medidas de cobertura
| | Vista traseira da capa
| | Montagem da estação
| | Vista frontal do microfone
| | Vista lateral do microfone
| | Vista superior do microfone

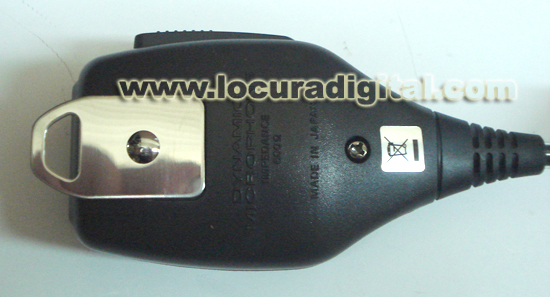

| | Vista traseira do microfone |
| TS-480SAT | | EM GERAL | | | Faixa de frequência do transmissor | 1,81 - 2,0 MHz, 3,5 - 3,8 MHz, 7,0 - 7,2 MHz, 10,1 - 10,15 MHz,
14,0 - 14,35 MHz, 18,068 - 18,168 MHz, 21,0 - 21,45 MHz,
24,89 - 24,99 MHz, 28,0 - 29,7 MHz, 50 - 52 MHz | | Faixa de freqüência do receptor | 0,5 - 30 MHz, 50 - 54 MHz (VFO: Contínuo 30 kHz - 60 MHz) | | Modo | SSB (J3E), CW (A1A), FSK (F1B), FM (F3E), AM (A3E) | | Requerimentos poderosos | DC13.8V ± 15% | Consumo atual
Transmissão Em espera |
Menos de 20,5A Menos de 1,5A | | Temperatura de operação | -20 ° C - 60 ° C | Estabilidade de frequência
Unidade principal:
Com SO-3 opcional anexado: | Dentro da faixa ± 5 ppm (-20 ° C - 60 ° C)
Dentro da faixa ± 5 ppm (-10 ° C - 50 ° C)
Dentro da faixa ± 0,5 ppm (-20 ° C - 60 ° C)
Dentro da faixa de 1,0 ppm (-10 ° C - 50 ° C
| | Impedância da antena | 50 ohms | | Impedância de microfone | 600 ohms | | Método de Aterramento | Conexão de aterramento negativa | Dimensões (L x A x P)
Unidade principal: sem / com projeções Painel: sem / com projeções | 179 x 61 x 258 mm / 179 x 69,5 x 278 mm 180 x 75 x 37 mm / 183 x 78 x 68 mm | | Peso (aprox.) | 3,7 kg (Unidade Principal 3,2 kg / Painel 0,5 kg) | | TRANSMISSOR | | Potência de saída RF
HF (AM) 50 MHz (AM) | 100W (25W)
100W (25W)
| Modulação:
SSB / FM / AM: | Equilibrado / Fase / Baixa potência | | Desvio Máximo de Frequência: Largo / Estreito | Menos de ± 5kHz / Menos de ± 2,5kHz | | Radiação espúria: HF / 50 MHz | Menos de -50dB / Menos de -60dB | | Supressão de portadora | Maior que 40dB (SSB) | | Supressão de banda lateral indesejada | Maior que 40dB (SSB) | | Resposta de frequência de transmissão | 400 - 2600 Hz (dentro da faixa de -6dB) | | Banda Variável XIT | ± 9,99 kHz | Banda de Adaptação
Sintonizador de antena | 16,7 - 150 ?? | | RECEPTOR | | | |
Circuito
SSB CW, AM, FSK
FM | Super-heteródino duplo
Super-heteródino triplo | | Frequência intermediária: 1ª FI / 2ª FI / 3ª FI | 73,095 MHz / 10,695 MHz / 455 kHz (apenas FM) | Sensibilidade
SSB / CW / FSK (S / N 10dB)
AM (S / N 10dB)
FM 12dB SINAD | Menos de 4 µV (0,5 - 1,705 MHz) / Menos de 0,2 µV (1,705 - 24,5 MHz)
Menos de 0,13 µV (24,5 - 30 MHz) / Menos de 0,13 µV (50 - 54 MHz)
Menos de 31,6 µV (0,5 - 1,705 MHz) / Menos de 2 µV (1,705 - 24,5 MHz)
Menos de 1,3 µV (24,5 - 30 MHz) / Menos de 1,3 µV (50 - 54 MHz) Menos de 0,22 µV (28 - 30 MHz) / Menos de 0,22 µV (50 - 54 MHz) | Sensibilidade do Silenciador
SSB / CW / FSK / AM
FM | Menos de 18 µV (0,5 - 1,705 MHz) /
Menos de 1,8 µV (1,8 - 30 MHz) / Menos de 1,1 µV (50 - 54 MHz) Menos de 0,2 µV (28 - 30 MHz) / Menos de 0,2 µV (50 - 54 MHz) | | Fator de supressão de imagem | Maior que 70dB | | Fator de supressão IF | Maior que 70dB | | Seletividade
SSB / CW / FSK
SOU
FM |
Acima de 2,4 kHz (-6dB), abaixo de 4,4 kHz (-60dB)
Acima de 5,0kHz (-6dB), Abaixo de 40kHz (-60dB)
Acima de 12,0kHz (-6dB), Abaixo de 25,0kHz (-50dB) | | Banda Variável RIT | ± 9,99 kHz | | Eliminação Periódica | Maior que 40dB (1kHz) | | Potência de saída de áudio | Maior que 2,0 W (8 ohms, distorção de 10%) | | Rejeição FI | - |
| |
|
