CON4262 N Macho conector angular de 90 graus para soldar LMR400 PTFE

CON-4262

O CON4262 é um conector macho N com ângulo de 90 graus projetado para aplicações de alta frequência em sistemas de radiofrequência (RF) e telecomunicações. Este conector é otimizado para cabos LMR400 e possui um sistema de conexão por solda, proporcionando uma junta forte e confiável, especialmente adequado para instalações onde a integridade do sinal é essencial.

Fabricado em latão e niquelado, o CON4262 oferece excelente resistência à corrosão e durabilidade em condições adversas. Seu condutor central, também em latão mas com acabamento dourado, garante excelente condutividade e proteção contra oxidação, garantindo transferência de sinal de alta qualidade.

Este conector inclui um isolador de PTFE (Teflon), conhecido por suas propriedades dielétricas e sua resist??ncia a altas temperaturas, suportando uma faixa de operação de -65°C a +165°C. Este material o torna ideal para aplicações de RF de alto desempenho, onde a estabilidade térmica e a baixa perda de retorno são cruciais.

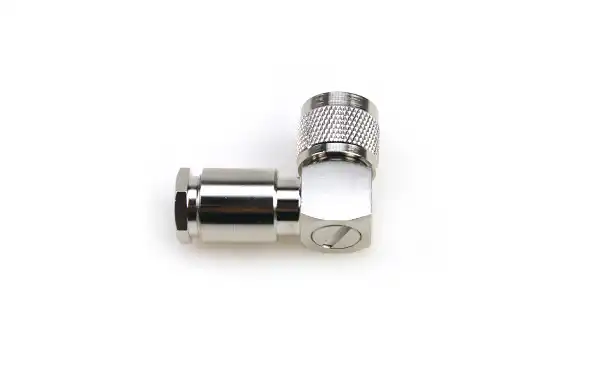

Com um VSWR de = 1,25, o CON4262 garante perda mínima de retorno, maximizando a eficiência do sinal. Seu design de cotovelo de 90 graus permite fácil instalação em espaços apertados, tornando-o uma excelente opção para conexões em áreas onde um conector reto pode ser difícil de manusear.

Este conector tem durabilidade de mais de 500 ciclos de acoplamento e é compatível com cabos LMR400, que são comumente usados em instalações de telecomunicações, sistemas de antenas e estações base de transmissão. Além disso, o O-ring de silicone ajuda a vedar o conector contra umidade e poeira, proporcionando proteção adicional em ambientes externos.

Válido para cabo com diâmetro aproximado de 10,3 mm

Belden 9913: Oferece baixa perda e é adequado para altas frequências, semelhante ao LMR400, com excelente desempenho para transmissão de RF e aplicações de antena.

Times Microwave LMR400UF: Versão flexível do LMR400, ideal para instalações que exigem maior flexibilidade sem sacrificar o desempenho.

RG213: Embora com um pouco mais de perda que o LMR400, é uma opção robusta para aplicações de radiofrequência e antenas de curta e média distância.

Commscope CNT-400: Comparável ao LMR400 em perda e capacidade de manipulação de energia, adequado para aplicações de frequência VHF/UHF e micro-ondas.

AIR802 CA400: Projetado com características de baixa perda semelhantes ao LMR400 e adequado para aplicações de RF de longa distância, especialmente em sistemas Wi-Fi e de antena.

RF Industries RFC400: Alternativa de baixo custo ao LMR400, com propriedades semelhantes de baixa perda e flexibilidade em aplicações de RF.

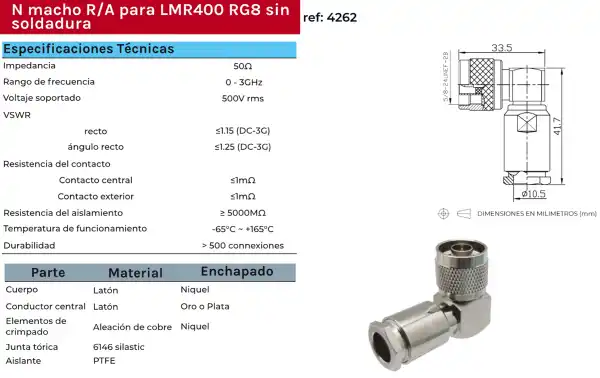

Características

• Tipo de conector: N macho em ângulo de 90 graus.
• Compatibilidade de cabos: Projetado para cabos LMR400 e RG8.
• Método de conexão: Sem solda, usando crimpagem.
• Impedância: 50 O.
• Faixa de frequência: 0 - 3 GHz.
• Tensão suportada: 500 V RMS.
• VSWR (reto): = 1,15 (CC a 3 GHz).
• VSWR (ângulo reto): = 1,25 (CC a 3 GHz).
• Resistência de Contato (Central): = 1 mO.
• Resistência de contato (externa): = 1 mO.
• Resistência de isolamento: = 5000 MO.
• Faixa de temperatura operacional: -65°C a +165°C.
• Durabilidade Mecânica: Mais de 500 ciclos de conexão e desconexão.
• Material do Corpo: Latão.
• Revestimento do Corpo: Níquel.
• Material do Condutor Central: Latão.
• Chapeamento do Condutor Central: Ouro ou prata.
• Material de crimpagem: liga de cobre.
• Material de crimpagem de chapeamento: Níquel.
• O-Ring: Feito de silástico 6146 para vedar contra poeira e umidade.
• Isolador: PTFE (Teflon), que proporciona excelente resistência térmica.

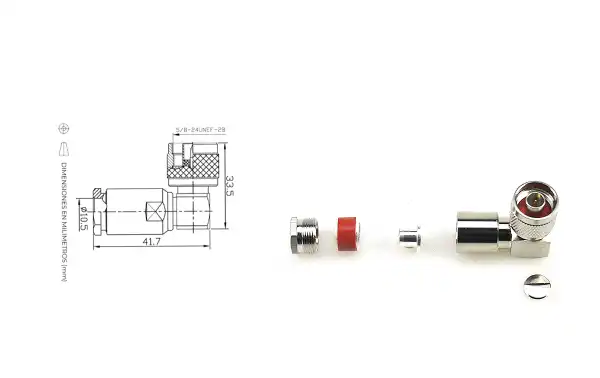

• Dimensão do comprimento total: 41,7 mm.
• Dimensão lateral: 33,5 mm.
• Diâmetro da rosca de acoplamento: 5/8 - 24 UNEF - 2B.
• Diâmetro Externo (Seção de Conexão): 10,5 mm.
