CP5HS-II DIAMOND Antena HF de base vertical 5 bandas

Diamante CP5HS-II

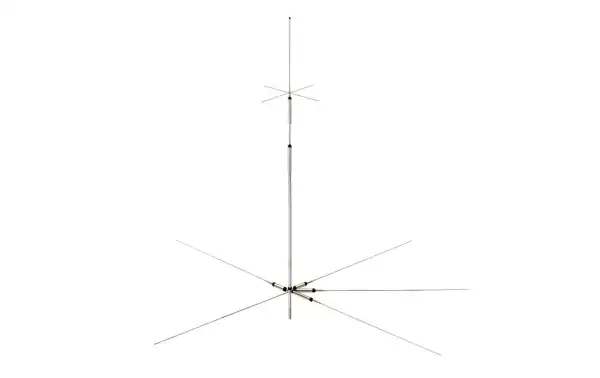

A Diamond CP5HS-II é uma antena HF vertical projetada para operar em cinco bandas diferentes. A antena cobre cinco bandas de frequência: 7 MHz (40 metros), 14 MHz (20 metros), 21 MHz (15 metros), 28 MHz (10 metros) e 50 MHz (6 metros).

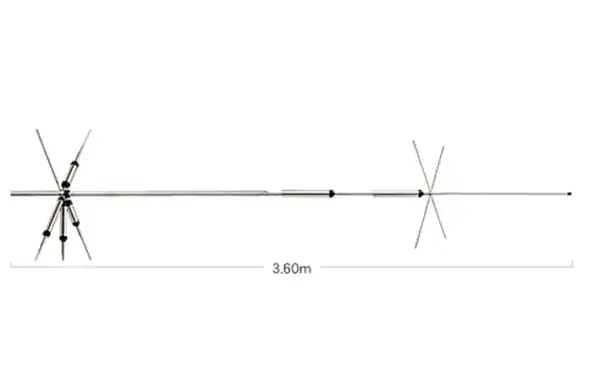

Comprimento e Radiais: Comprimento da antena: 3,6 metros.
Comprimento radial: Aproximadamente 1,8 metros.
Peso: A antena pesa 3,4 kg.
Potência Máxima: A potência máxima permitida varia dependendo da banda:
SSB de 200 W a 7 MHz.
SSB de 400 W a 14/21 MHz.
SSB de 500 W a 28/29/50 MHz.
Impedância: A antena tem impedância de 50 ohms.
VSWR: O VSWR (Voltage Standing Wave Ratio) é inferior a 1,5:1, indicando boa correspondência de impedância e eficiência de transmissão.
Velocidade nominal do vento: A antena tem uma velocidade nominal do vento de 45 metros por segundo.
Diâmetro do mastro aceito: Aceita mastros com diâmetro de 30 mm a 62 mm.
Conector: O conector da antena é do tipo PL fêmea.
Esta antena de base vertical é versátil e cobre múltiplas bandas, tornando-a adequada para operadores de rádio amador que desejam usar múltiplas bandas sem a necessidade de trocar de antena. A capacidade de suportar diferentes níveis de potência em várias bandas proporciona flexibilidade na transmissão. Informações sobre velocidade do vento e diâmetro do mastro fornecem detalhes importantes para sua instalação e resistência em diversas condições climáticas.

Caracteristicas

• Marca: Diamante Original
• Modelo: CP5HS-2
• 5 bandas: (40m / 20m / 15m / 10m / 6m)
• Frequências: 7/14/21/28/50 MHz
• Potência máxima: 200WSSB (7 MHz), 400 W SSB (14/21 MHz), 500 W SSB (28/29/50 MHz)
• Impedância: 50 ohms
• VSWR: Menos de 1,5:1
• Velocidade nominal do vento: 45m/seg
• Diâmetro do mastro aceito: 30 mm a 62 mm
• Conector: PL fêmea
