AIRCOM PREMIUM SSB Diâmetro do cabo coaxial 10,2 mm Frequência 0 a 12...

AIRCOM PREMIUM

O Aircom Premium é um cabo coaxial de baixíssima perda com limite superior de frequência de 12 GHz. Caracteriza-se pelo seu peso extremamente baixo e baixíssima atenuação. O condutor interno de alumínio fundido de alta precisão é envolvido por uma folha de cobre. Esse efeito da folha garante uma linha de RF de alto desempenho. A conformabilidade precisa do núcleo de alumínio resulta em praticamente nenhuma imperfeição em toda a faixa de frequência. Além disso, este novo cabo da família Aircom é ideal para métodos de modulação digital devido à sua baixíssima intermodulação.
A baixíssima atenuação do Aircom Premium é alcançada por meio de um dielétrico de PE de baixa perda. O material também é resistente à umidade. Para obter uma boa blindagem com baixas perdas, o condutor externo do Aircom Premium consiste em duas camadas de cobre: uma fina folha de cobre é sobreposta por uma malha de blindagem que proporciona 75% de cobertura. Internamente, essa malha é revestida com PE azul, protegendo-a contra rachaduras causadas por raios de curvatura excessivamente fechados. A capa externa de PVC preta do Aircom Premium possui estabilização UV. O Aircom Premium é um cabo coaxial adequado para a maioria das aplicações tecnológicas: é flexível, possui baixa atenuação e é resistente à radiação. É um cabo coaxial com excelentes propriedades mecânicas e elétricas. Sua baixa perda o torna ideal para aplicações exigentes.

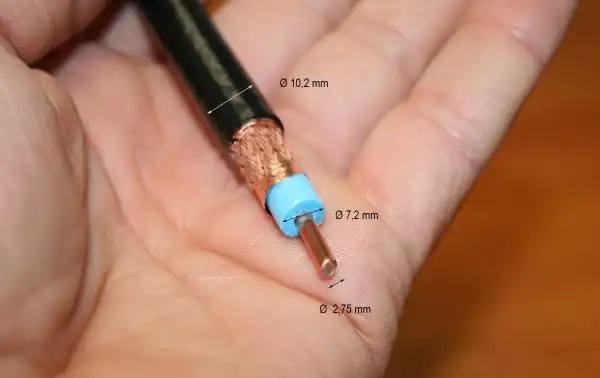

Diâmetro externo 10,2 mm
Ao vivo: 2,75 mm

(PREÇO POR METRO / VENDIDO POR METRO)

Exemplo de perda sonora em dB por 100 metros
Frequência 5 MHz 1,03 dB
Frequência 144 MHz 3,90 dB
Frequência 430 MHz 7,22 dB
Frequência 1296 MHz 13,38 dB

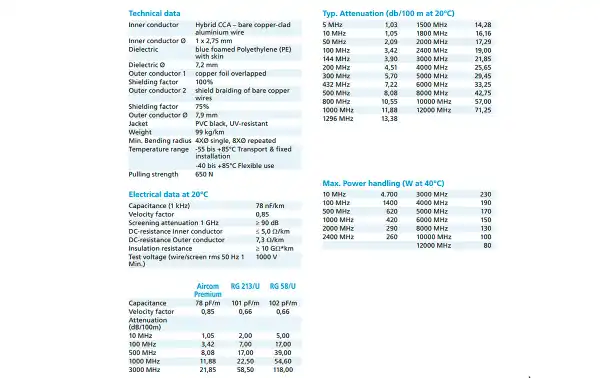

Características

• Frequências de 0 a 12 GHz
• O diâmetro externo do cabo coaxial é de 10,2 mm.
• Isolamento exterior em PVC preto estabilizado contra raios UV, com aproximadamente 1,1 mm de espessura.
• Revestimento externo trançado de cobre, cobertura de 75%.
• Chapa de cobre, cobertura de 100%.
• Isolamento interior: Polietileno expandido azul (PE) 7,2 mm
• Condutor central híbrido de 1 x 2,75 mm, alumínio com superfície de cobre
• Fator de velocidade 0,85
• Capacitância 78 pF/metro
• Raio mínimo de curvatura: curvatura simples 40 mm, curvatura repetida 80 mm
• Peso 9,9 kg / 100 m
• Faixa de temperatura
• Transporte e instalação fixa -55 ... 85°
• Uso flexível de -40 a 85°
• Material de cobertura conforme DIN EN 50290-2-22 (VDE 0819), composto tipo TM 52 (HD 624.2)
• Retardante de chama de acordo com a norma IEC 60332-1-2
• Em conformidade com a RoHS (Diretiva 2011/65/CE)
• Atenuação em dB a 100 metros
• 5 MHz 1,03
• 10 MHz 1,05
• 50 MHz 2,09
• 100 MHz 3,42
• 144 MHz 3,90
• 200 MHz 4,51
• 300 MHz 5,70
• 432 MHz 7,22
• 500 MHz 8.08
• 800 MHz 10,55
• 1000 MHz 11,88
• 1296 MHz 13,3
• 1500 MHz 14,28
• 1800 MHz 16,16
• 2000 MHz 17,29
• 2400 MHz 19,00
• 3000 MHz 21,85
• 4000 MHz 25,65
• 5000 MHz 29,45
• 6000 MHz 33,25
• 8000 MHz 42,75
• 10000 MHz 57,00
• 12000 MHz 71,25
