HY-GAIN VB-215DX Antena Diretiva 15 elementos frequência 144-146 Mhz.

VB-215-DX

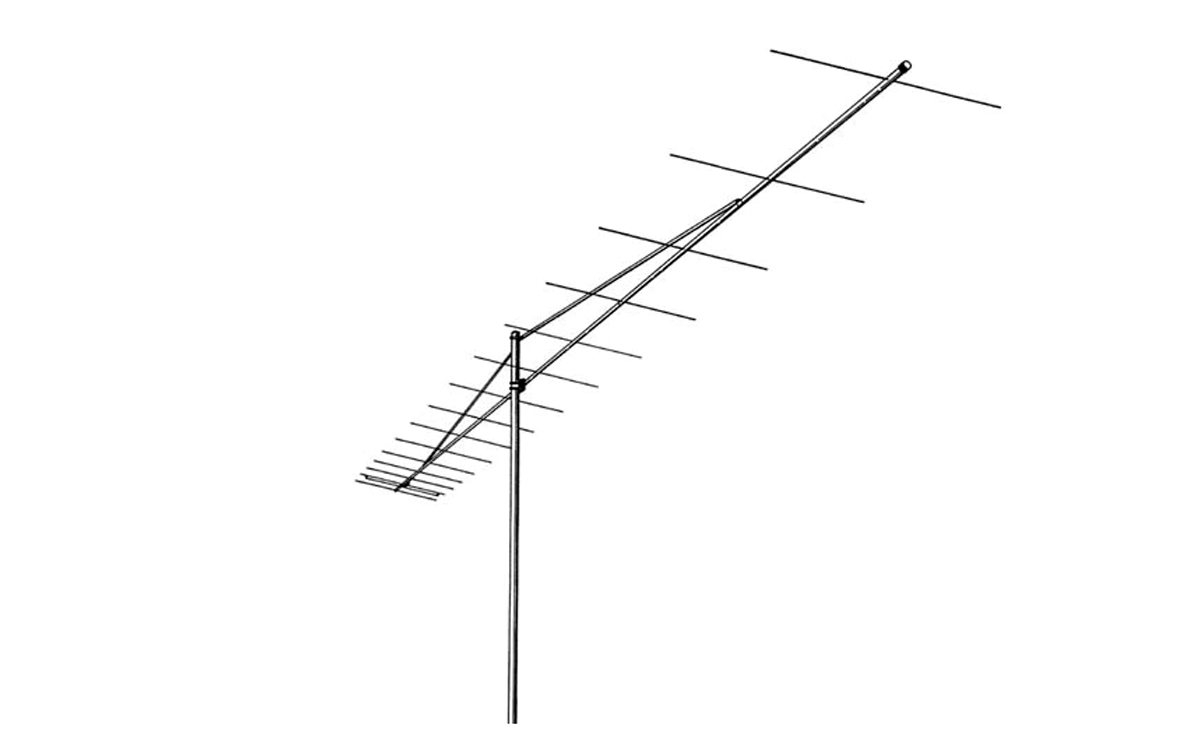

O modelo Hy-Gain 215DX é uma antena yagi de alto desempenho para SSB/CW DXing na banda amadora de 2 metros. Possui 15 elementos montados em uma lança de 28 pés (comprimento de onda de 4,03), com ganho superior, lóbulos laterais baixos e uma alta relação frente/trás. Ele também inclui um ponto de energia encapsulado e um conector tipo N à prova de intempéries e de baixa perda para uso em todos os tipos de climas. El rango de frecuencia utilizable de 144-146 MHz hace que el 215DX sea adecuado para EME de 144 MHz y DX terrestre, así como para comunicaciones vía satélite de 144-146 MHz. Las antenas 215DX se pueden instalar fácilmente en configuraciones apiladas para mejorar su Desempenho. O design do 215DX é baseado na entrada do design esmaecido de log DL6WU. O desempenho foi verificado por testes no alcance das antenas Hy-Gain e por modelagem de computador usando os códigos de computador NEC-2 e Yagi Optimizer(C). As características de desempenho da antena foram otimizadas para a faixa de frequência de 144-144,5 MHz. Este projeto elétrico também permite a adição de mais elementos diretores para ganho adicional, com pouco ou nenhum ajuste necessário. Em outras palavras, é possível aumentar o ganho da antena adicionando mais elementos diretores sem ter que sintonizar a antena significativamente. Isso oferece flexibilidade e facilidade na configuração da antena para atender a diferentes condições e requisitos de comunicação.

Consulte o manual PDF em inglês

Caracteristicas

• Frequência 144-146 MHz
• faixa de 2 metros
• Yagi 15 elementos
• Potência contínua 1Kw watts máximo 2 Kw watts
• Diâmetro da lança 25- 32 mm
• Comprimento da lança 8,5 metros
• Ganho de 14,2dbi
• F/B Ganho 22dB
• Polarização horizontal
• ROE 1.2; 1
• N conector fêmea
• Impedância 50 ohms
• Braçadeira de mastro mínima e máxima 32 a 52 mm
• Elementos de comprimento máximo 1 mts
• Material Alumínio
• Peso 6,15kg
