DR1XE YAESU DR1XE (CE) repetir DIGITAL FUSION SISTEMA 144/430

YAESU DR1XE

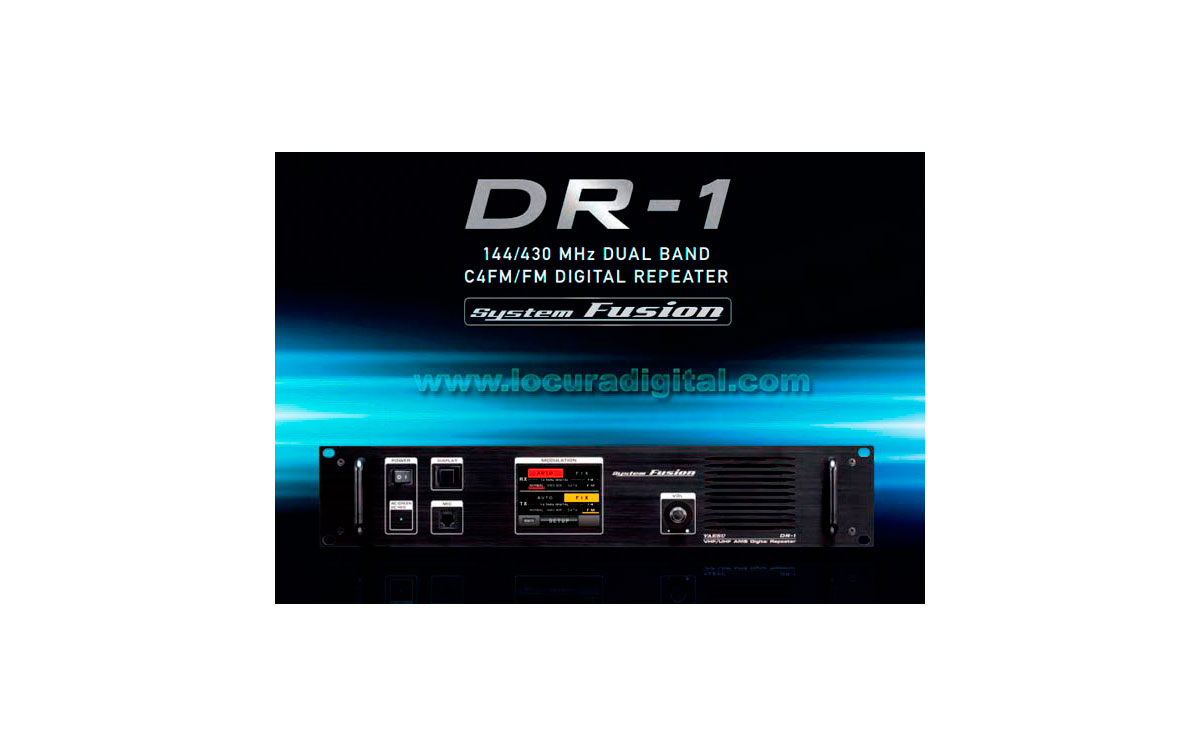

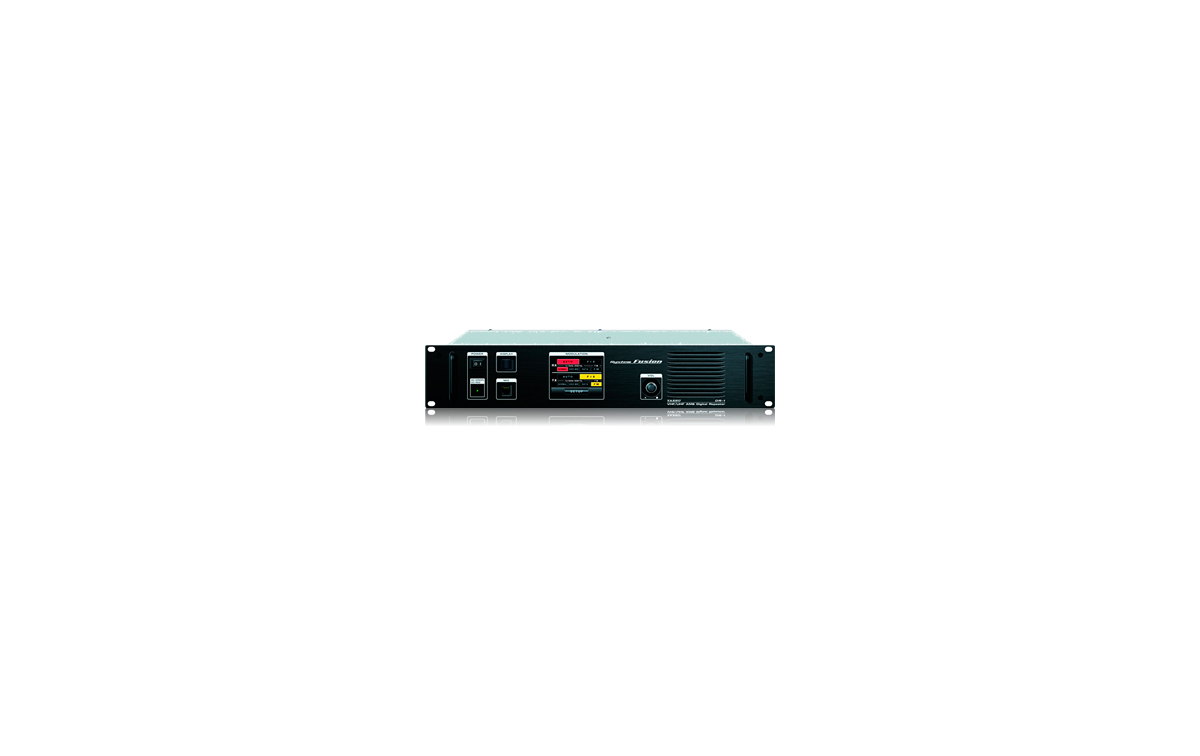

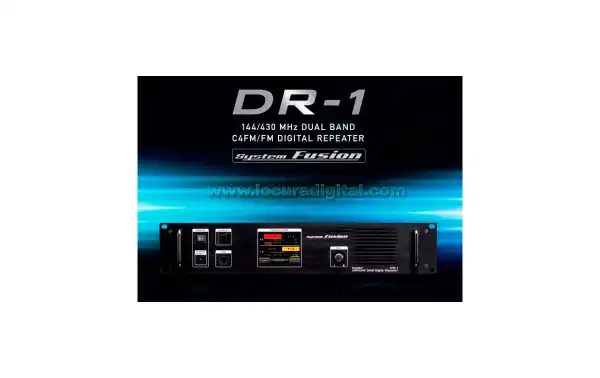

SISTEMA DR1XE YAESU DR1XE (CE) REPETIDORA DIGITAL FUSION 144/430.
O Yaesu DR-1 é um repetidor de modo dual FM / digital convencional que cobre o VHF e UHF bandas amadoras. Tem sido desenvolvido para utilização com o sistema de fusão. Substituindo sua repetidora FM convencional, com o DR-1 irá fornecer o uso continuado de comunicação FM convencional, integrando o uso de funções de comunicação digital por meio de suas AMS capacidade única

DR1 manual em Inglês ver PDF Clique aqui <<< >>>>

Recursos

• DR1XE YAESU DR1XE (CE) do repetidor do sistema FUSION DIGITAL 144/430
  modos de modulação: FM 12,5 kHz convencional Digital C4FM (V / modo D, VFR, Modo DFR) *
  Função AMS (Selecionar Modo Automático) reconhece automaticamente o sinal como FM C4FM digital ou convencional, em seguida, o DR-1 repetidor retransmite o sinal usando o modo de comunicações pré-determinado.
  Operação da tela de 3,5 polegadas full color touch
  , alta potência de saída extremamente confiável RF: 50W/20W/10W
  Operações de Emergência: Compatível com modo de comutação de backup de bateria automático.
  Conector de microfone no painel frontal é fornecido para uso em testes transmissor da repetidora, e permite usar como base.
  Uma grande alto-falantes com controle de volume no monitor do painel frontal
  Fusão sistema não é compatível com o formato digital D-STAR GMSK.
  Faixa de freqüência 144-146 MHz, 430-440 MHz
  Canal passos 5/6.25 kHz
  Tipo de emissão F1D, F2D, F3E, F7W
  Estabilidade de freqüência ± 2,5 ppm (-4 ° F a -20 ° C a 60 ° C (140 ° F))
  Antena Impedância 50 ohm
  Tensão AC 100 a 240 V
  DC 11,7-15,8 V, terra negativo
  Consumo de corrente:
  1,5 A (Recepção)
  13 A (50 W TX, 144 MHz de banda)
  14 A (50 W, TX 430 MHz banda)
  Temperatura de operação -4 ° F (-20 ° C a 60 ° C) 140 ° F
  Dimensões : 19 "(W) x 3.5" (H) x 15 "(D)
  Peso: £ 22,05 (10 kg), aproximadamente
  Transmissor
  ?? Saída de potência RF 50/20/5 W
  modulação tipo F1D F2D, F3E Modulation reatância variável
  F7W 4FSK (C4FM)
  Emissão de espúrios em pelo menos 60 dB abaixo
  circuito superheterodino tipo dupla conversão
  Tipo de circuito de doble conversión superheterodino
  receptor Frequências primeiro intermediário: 47,25 MHz, 2: 450 kHz
  sensibilidade do receptor
  0,3 V (digitais 2 m/70 cm) BER 1%
  . 0,2 V (2 m/70 cm FM) 12dB SINARD
  (offset 20 kHz) Seletividade de Canal Adjacente Melhor que 65 dB TYP
  . Seletividade de FM 12 kHz/35 kHz (-6 dB dB/-60)
  intermodulação Melhor que 65 dB TYP (20/40 compensado kHz)
  4 W de saída de áudio (4ohm., THD 10%, 13,8 V, o alto-falante interno)
