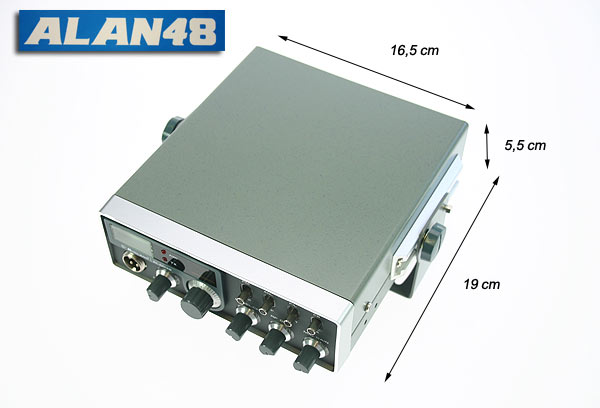

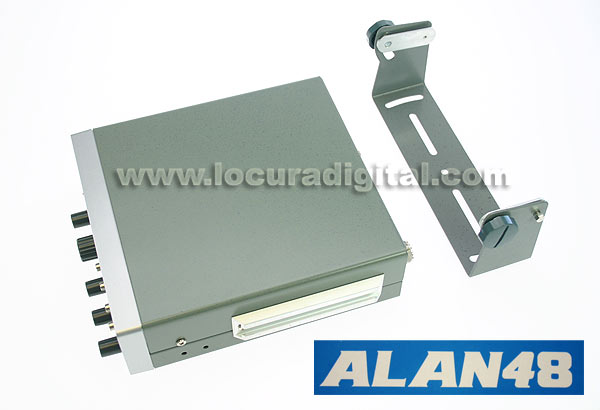

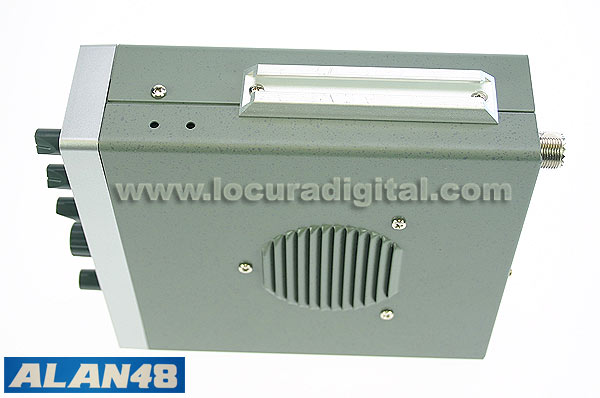

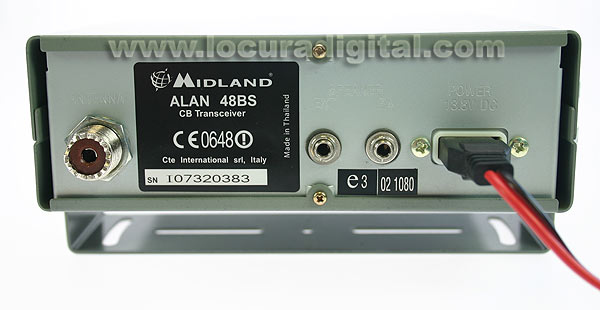

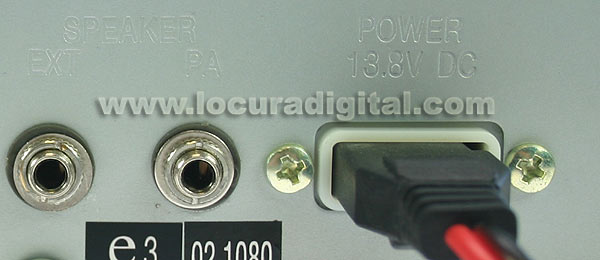

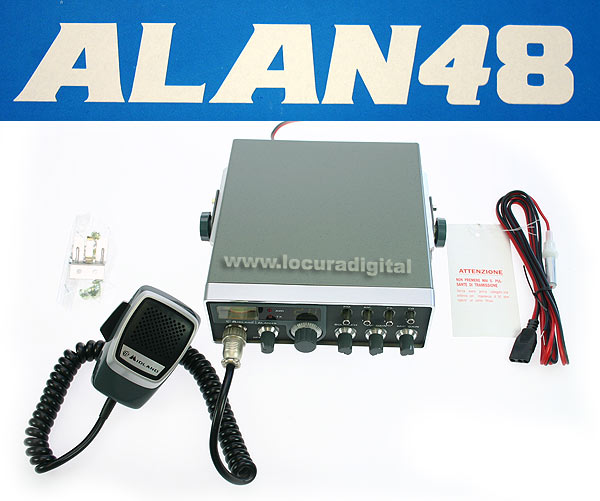

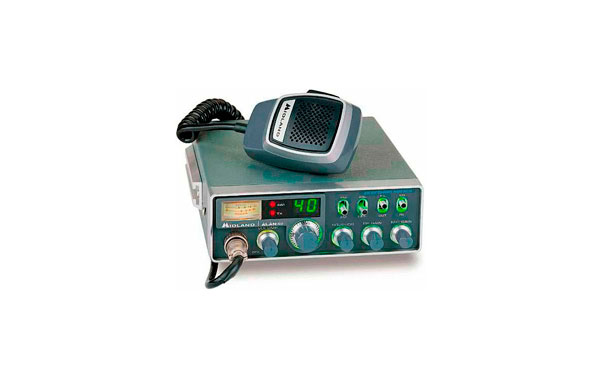

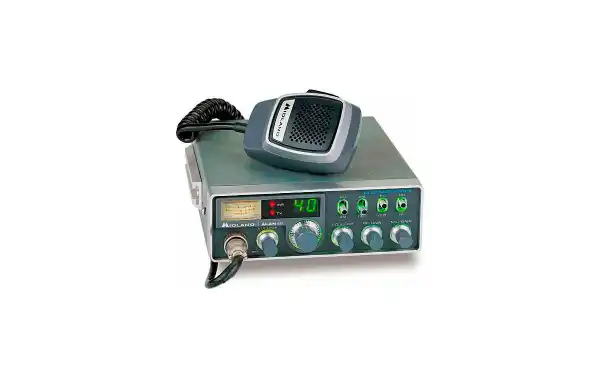

| | | | | Generales | | Número Canales | 40 AM/FM | | Frecuencias | 26.965 - 27.405 MHz | | Tensión de alimentación | 13.8 Vcc | | Dimensiones | 165x55x205 mm | | Peso | 1,7 Kg | | | Receptor | | Sensibilidad | 0.5µV para 20dB SINAD | | Potencia salida de audio | 3W | | Distorsión audio | <8% @ 1 KHz | | Consumo | 300 mA | | Transmisor | | | Potencia de salida | 4W | | Modulación | AM 100% - FM 2 KHz | | Consumo | 1.1A |

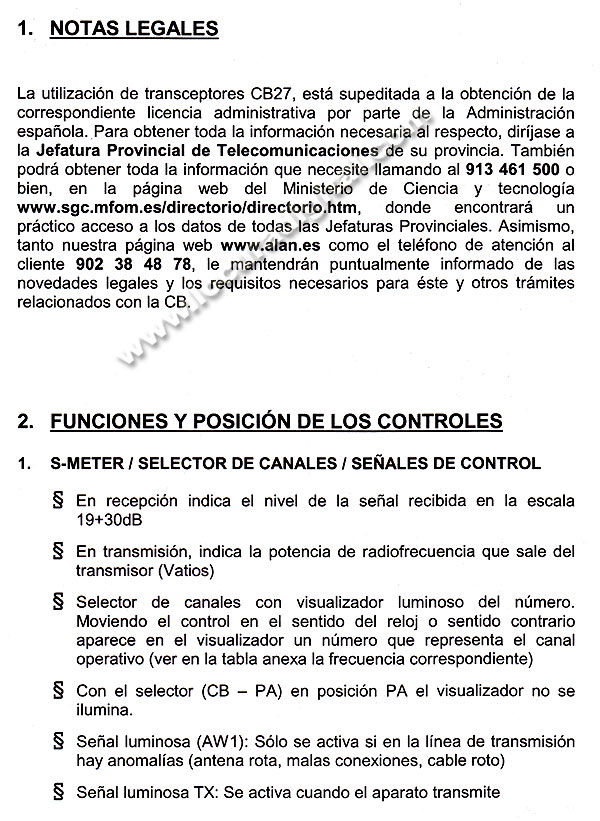

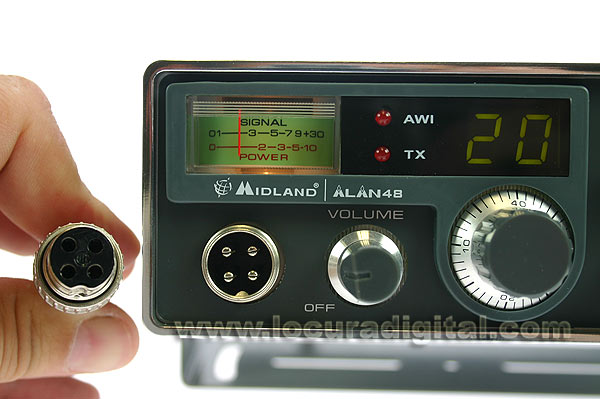

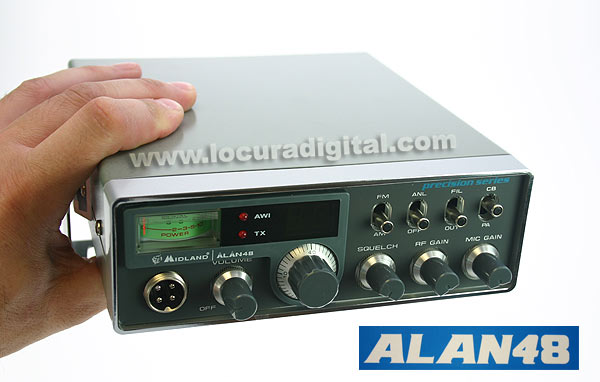

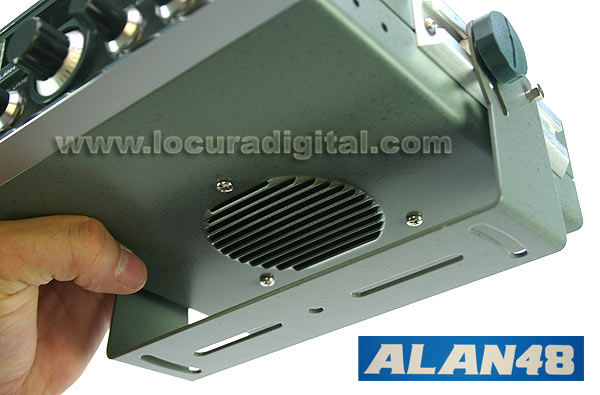

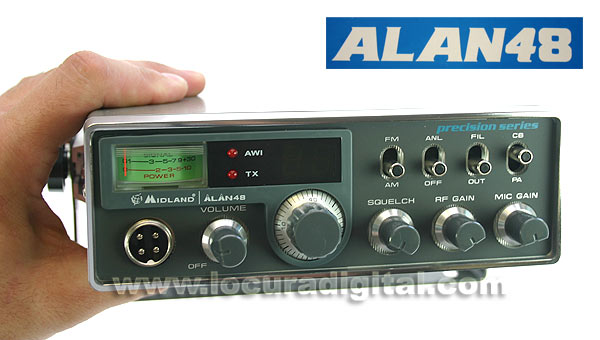

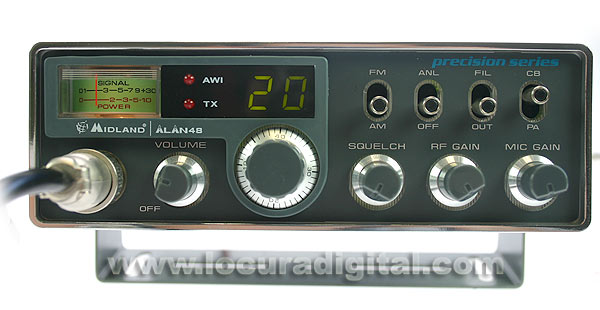

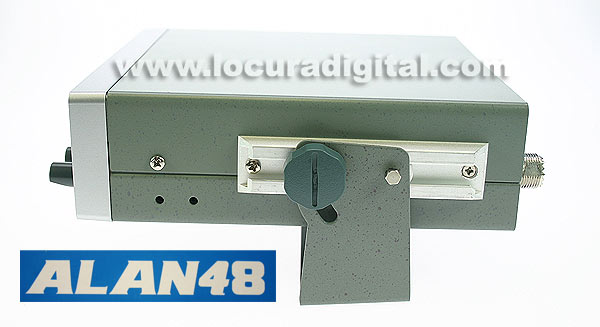

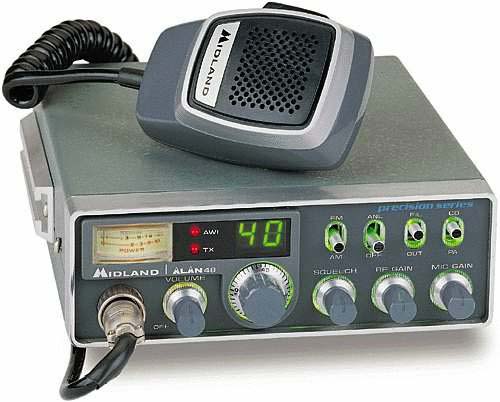

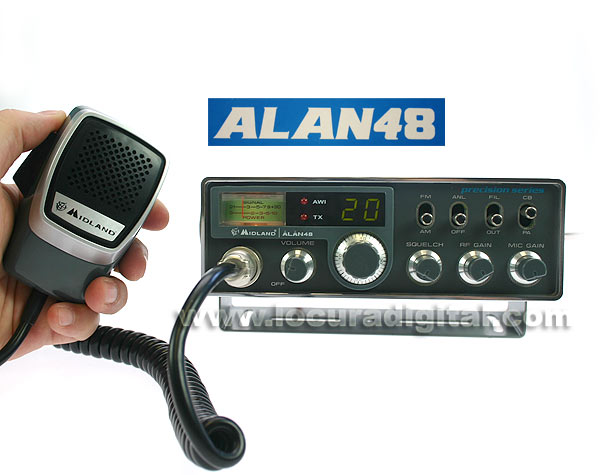

40 CANALES AM/FM 1. NOTAS LEGALES La utilización de transceptores CB27, está supeditada a la obtención de la correspondiente licencia administrativa por parte de la Administración española. Para obtener toda la información necesaria al respecto, diríjase a la Jefatura Provincial de Telecomunicaciones de su provincia. También podrá obtener toda la información que necesite llamando al 913 461 500 o bien, en la página web del Ministerio de Ciencia y tecnología www.sgc.mfom.es/directorio/directorio.htm , donde encontrará un práctico acceso a los datos de todas las Jefaturas Provinciales. Asimismo, tanto nuestra página web www.alan.es como el teléfono de atención al cliente 902 38 48 78, le mantendrán puntualmente informado de las novedades legales y los requisitos necesarios para éste y otros trámites relacionados con la CB. 2. FUNCIONES Y POSICIÓN DE LOS CONTROLES 1. S-METER / SELECTOR DE CANALES / SEÑALES DE CONTROL En recepción indica el nivel de la señal recibida en la escala 19 30dB En transmisión, indica la potencia de radiofrecuencia que sale del transmisor (Vatios) Selector de canales con visualizador luminoso del número. Moviendo el control en el sentido del reloj o sentido contrario aparece en el visualizador un número que representa el canal operativo (ver en la tabla anexa la frecuencia correspondiente) Con el selector (CB %u2013 PA) en posición PA el visualizador no se ilumina. Señal luminosa (AW1): Sólo se activa si en la línea de transmisión hay anomalías (antena rota, malas conexiones, cable roto) Señal luminosa TX: Se activa cuando el aparato transmite ALAN 48 BS Manual del usuario 2 2. MICROFONO CONEXIÓN Introduzca el conector en la toma 4 pin del equipo, respetando la muesca de guía. A continuación, rosque la abrazadera hasta que quede firmemente sujeta TRANSMISIÓN Para transmitir, mantenga pulsado el PTT (se encuentra en el lateral del micro) durante todo el periodo de transmisión. Corrija, actuando con el MIC-GAIN para una perfecta modulación. Respete, en la medida de lo posible, que el cordón esté extendido. 3. MANDO ON/OFF Volumen (encendido y volumen) En la posición OFF el transceptor está apagado. Gire este control hacia la derecha para encender la unidad. Continúe girándolo poco a poco hacia la derecha hasta alcanzar el nivel de audio deseado. Con el selector PA-CB en la posición PA, controlará el nivel de salida de audio por el altavoz exterior (opcional). 4. MANDO SQUELCH (silenciador) Para obtener la máxima sensibilidad del receptor, este control debe regularse exactamente en el punto en que desaparece el ruido de fondo. 5. MANDO RF-GAIN (control de ganancia de RF) Controla la sensibilidad de la recepción. Para incrementar la sensibilidad, gírelo hacia la derecha. La sensibilidad disminuye girándolo hacia la izquierda. La sensibilidad baja es útil cuando las señales presentes en el canal son muy fuertes. 6. MANDO MIC-GAIN (control de ganancia del micrófono) En modo TX, controla la amplificación del micrófono. Para obtener los mejores resultados, use el micrófono original ALAN y colóquelo a la distancia óptima de su boca (5-10 cm.) y al nivel de amplificación correcto, preguntándole a sus compañeros en qué momento la modulación es óptima. 7. SELECTOR ANL / OFF En posición ANL se activa un limitador automático para los ruidos provocados por impulsos (causado por el motor del coche u otras fuentes) ALAN 48 BS Manual del usuario 3 8. SELECTOR FIL-OUT En posición FIL (tono) se activa un control del tono para recibir mejor las señales emitidas. En posición OUT (parado) el control está desactivado. 9. CONMUTADOR CB / PA En la posición CB, la unidad opera como transceptor. Puede usar la función PA (megafonía pública) únicamente en el caso de que disponga de un altavoz (opcional) conectado a la toma PA. En este caso, el botón "Volumen" controla el nivel de amplificación. 3. INSTALACIÓN La seguridad y la facilidad son las consideraciones primordiales para efectuar el montaje de cualquier equipo móvil. Todos los controles deben ser fácilmente accesibles al operador, sin que ello interfiera en la correcta conducción del vehículo. Seleccione la ubicación idónea en el vehículo donde fijar el transceptor y use el soporte suministrado o, eventualmente, un soporte deslizante (opcional). Coloque los tornillos de retención. El soporte de fijación debe estar en contacto con las partes metálicas. Atención: le recordamos que está totalmente prohibido utilizar micrófonos de mano en las comunicaciones móviles (en vehículos). Existen en el mercado "kits manos libres" que le permitirán utilizar la radio sin necesidad de apartar las manos del volante, manteniendo las prestaciones del equipo y aumentando considerablemente tanto su seguridad como la del resto de conductores. 4. CONEXIÓN Asegúrese de que el transceptor está apagado. En la alimentación de corriente continua es muy importante observar la polaridad, incluso si la unidad está protegida contra una inversión accidental: Rojo = polo positivo ( ) Negro = polo negativo (-) Los mismos colores se encuentran presentes en la batería y en la caja de fusibles del vehículo. Conecte correctamente el terminal del cable a la batería. ALAN 48 BS Manual del usuario 4 5. INSTALACIÓN DE LA ANTENA 1. Instale la antena lo más alta posible. Siga las instrucciones que le indica el fabricante. 2. Normalmente, cuanto más larga sea la antena, mejores prestaciones obtendrá. 3. Si es posible, monte la antena en una superficie amplia (techo) y en el centro de ésta. 4. Mantenga el cable de antena protegido de fuentes de ruido, tales como el encendido del coche, etc. 5. Asegúrese de que dispone de una sólida conexión a masa, metal con metal. 6. En el supuesto de que no pueda cumplir lo indicado en el punto anterior, le informamos que existen en el mercado antenas especiales que no requieren plano de tierra. Asimismo, hay disponible un tipo de cable de conexión de antena que simula un plano de tierra artificial. En ambos casos, se puede conseguir una instalación que de un rendimiento totalmente satisfactorio. 7. Evite que se dañe el cable de antena durante la instalación de ésta. Advertencia: Para evitar provocar graves daños al equipo, nunca opere su radio sin que esté conectada a una antena adecuada. Se recomienda un control periódico del cable y de la ROE de la instalación. 6. FUNCIONAMIENTO DEL TRANSCEPTOR 1. Conecte el micrófono a la toma correspondiente. 2. Asegúrese de que la antena esté conectada al equipo. 3. Verifique que el control del silenciador esté girado completamente hacia la izquierda. 4. Encienda la unidad y ajuste el control de volumen. 5. Seleccione el canal deseado. 6. En ausencia de señal, ajuste el silenciador (squelch) para eliminar el ruido de fondo. 7. Para transmitir, mantenga pulsado el botón PTT y hable a unos 10 cm. del micrófono y con un tono de voz normal. 8. Para recibir, libere el pulsador PTT. |
