KENWOOD NXR-810E Rep+Source+Dupl.UHF A/D NEXEDGE UHF 400 - 470 MHz

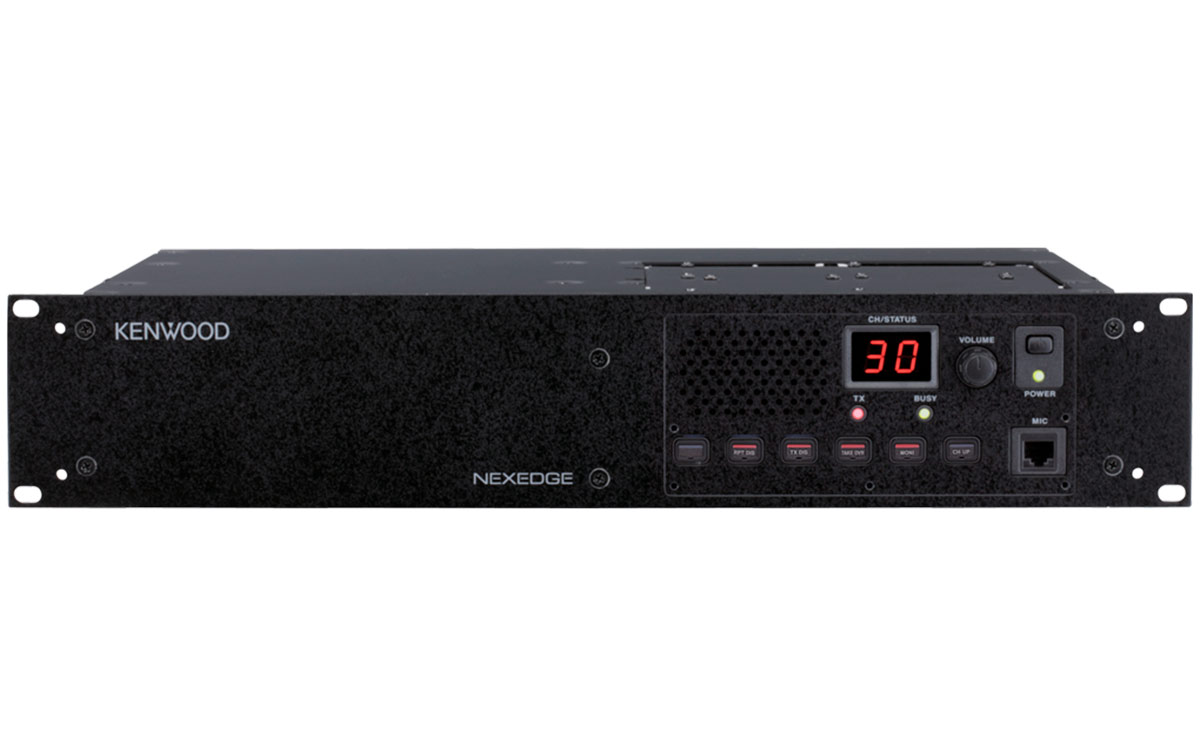

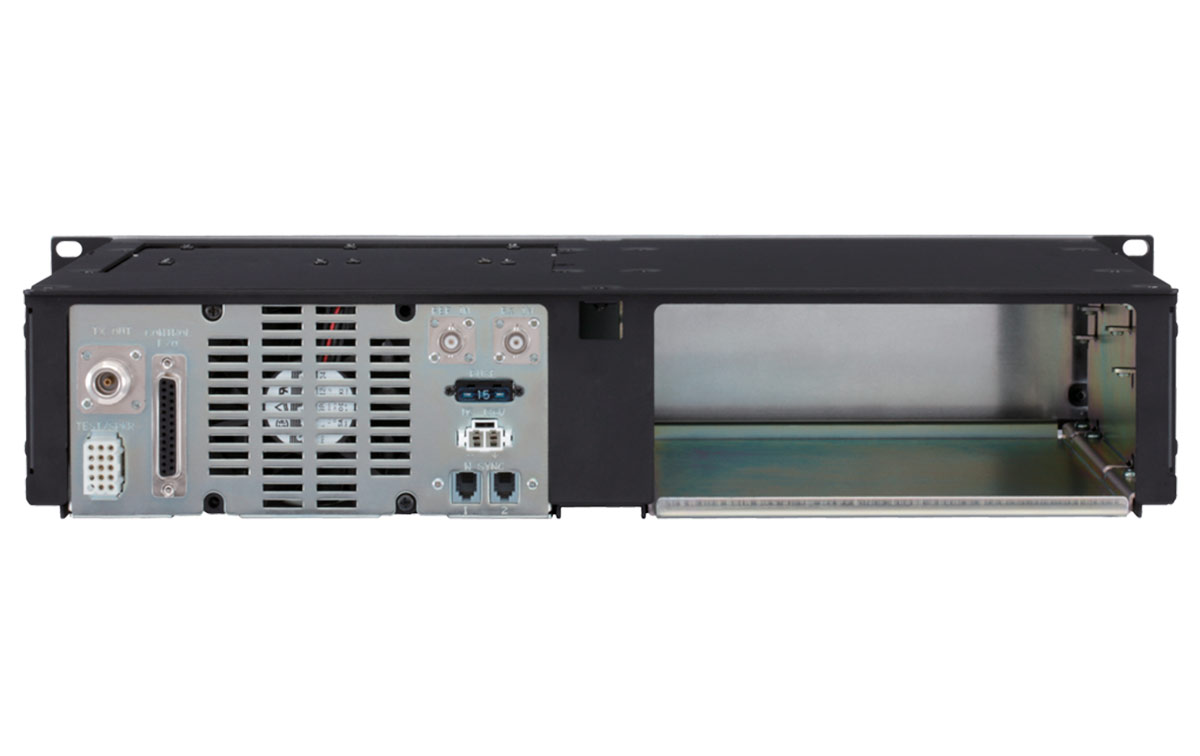

KENWOOD NXR-810E Repeater/Base NEXEDGE UHF 400 - 470 MHZ Digital Conventional/Analog

discontinued

Description KENWOOD NXR810EKPSRPTDUPL

KENWOOD NXR-810E Repeater/Base NEXEDGE UHF 400 - 470 MHZ Digital Conventional/Analog
Digital air interface NXDN
AMBE 2 vocoder with natural-sounding digital voice
Works in NXDN Digital Conventional and FM Analog mode, even on the same channel
Automatic Reception Mode (Digital or Analog)
Search 30 Channels in Base Station (Conventional Mode)
Digital - Upgradable to Mono or Multisite IP in the future
INCLUDES DUPLEXER and POWER SUPPLY

KENWOOD NXR-810E Repetidor/Base NEXEDGE UHF 400 - 470 MHZ Digital Convencional/Analógico

kit content
  • NEXEDGE NXR810E Repeater
  • Source feed
  • Duplexer

KENWOOD NXR-810E Repetidor/Base NEXEDGE UHF 400 - 470 MHZ Digital Convencional/Analógico

Characteristics

  • Frequency range 400 - 470 MHz
  • Number of channels 30
  • channel frequency spread 70 MHz
  • Channel Spacing Analog - 25kHz/20kHz/12.5kHz
  • Channel Spacing - Digital - Wide/Narrow 12.5 kHz/6.25 kHz
  • Antenna impedance - 50 Ohm Yes
  • Duty Cycles 100% at 25 Watts, 50% at full power
  • Frequency Tolerance ± 0.5 ppm (-30 °C to 60 °C)
  • Operating temperature -30 °C to 60 °C
  • Operating voltage 13.6 V DC (10.8 ~ 15.6 V DC)
  • PLL Increments per Channel 3.125kHz/5.0 kHz
  • Dimensions 483 x 88 x 340 mm - Projections not included -
  • Weight (net) 9.7 kg
  • Receiver Specifications

  • Adjacent Channel Selectivity Analog: 80 dB at 25 kHz/78 dB at 20 kHz/74 dB at 12.5 kHz
  • Audio output power 4 Watts with less than 5% distortion
  • Analog Intermodulation - 72dB
  • Digital Sensitivity: 3% BER: 0.28 µV at 12.5 kHz 0.22 µV at 6.25 kHz. 1% BER: -4 dB µV at 12.5 kHz -6 dB µV at 6.25 kHz.
  • Sensitivity - EIA 12 dB SINAD 0.28 µV
  • Sensitivity - IN 20 dB SINAD -3dB µV
  • Spurious response rejection 85 dB
  • Transmitter Specifications

  • RF output power 5 W - 40 W
  • FM Noise (EIA) 55 dB at 25 kHz/53 dB at 20 kHz/50 dB at 12.5 kHz
  • Modulation distortion Less than 1%
  • Modulation limitation Analogue - 25KHz/20KHz/12.5KHz - ± 5KHz/± 4KHz/± 2.5KHz
  • Spurious emission (EN) -36 dBm = 1 GHz -30 dBm > 1 GHz
