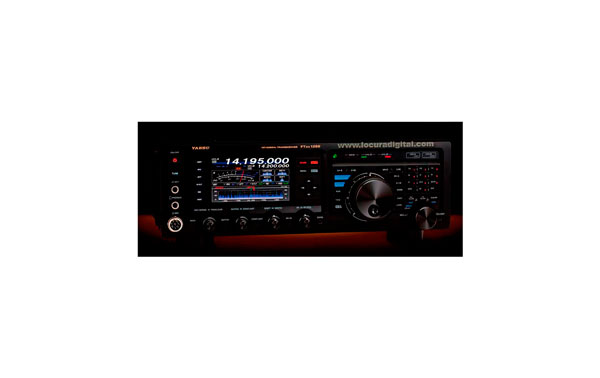

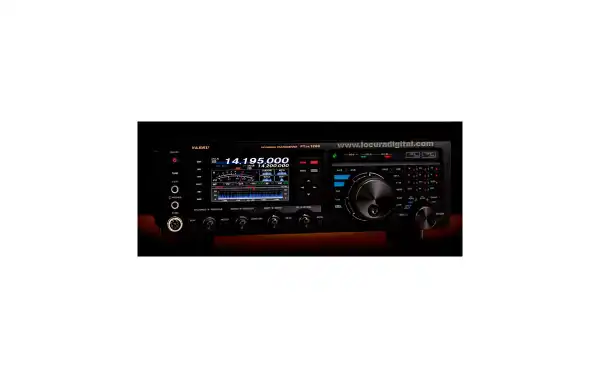

FTDX1200 YAESU Emisora HF

Transceptor HF / 50 Mhz YAesu FT-DX1200 de 100 W, cobertura continua de RX, receptor de triple conversión, acopaldor automatico más Fabricante: yaesu Referencia FTDX1200

descatalogado

Yaesu FTDX-1200 -- DESCATALOGADA POR YAESU ---

 Transceptor HF / 50 Mhz YAesu FT-DX1200 de 100 W, cobertura continua de RX, receptor de triple conversión, acopaldor automatico de alta velocidad, espectro de RF.? Filtros Roofing de 3 Khz, 6 Khzy DSP de FI ( 32 bits ). Alta estabilidad 0,5 ppm. Gran display TFT a color de 4,3 ". Filtros U-TUNE opcionales. Espectro de AF ( opcional con FFT-1 ). RTTY/PSK31 Funcion Encoder-Decoder.



Folleto informativo:
FT DX 1200 Series Brochure Ingles ( 5.87 MB ) pdf

Amateur Radio \ Manuals \ HF/Satellite Transceivers and Amps:

FTDX1200 Series CAT Operation Reference Book ingles ( 685.16 KB ) pdf
FTDX1200 Operating Manual ingles ( 13.34 MB )
SCU-17 USB Interface Unit Instruction Manual ingles ( 2.97 MB ) pdf

Amateur Radio \ Software:

SCU-17 USB Driver (Virtual COM Port Driver) ( 3.77 MB ) zip
FTDX1200 Update Firmware Information ingles (10-16-13) ( 103.13 KB ) pdf
FTDX1200 Update Software MAIN (V0104) and TFT (V0103) (10/16/13) ( 1.83 MB ) zip
SCU-17 USB Driver Installation Manual ingles ( 459.10 KB ) pdf

Contenido del kit
  • linea


yaesu ftdx-1200

yaesu ftdx-1200

yaesu ftdx-1200

yaesu ftdx-1200

yaesu ftdx-1200

yaesu ftdx-1200


Caracteristicas


  • 160 a 6 metros - SSB / CW / FM / AM / Digital
    Con unas dimensiones eficientes de 14.4 "x 4.5" x 12.3 "(W x alto x profundidad) y un peso de sólo 20,9 libras, el FT DX 1200 es un transceptor listo para dar un rendimiento muy alto en todas las bandas de radioaficionados de 160 a . 6 metros ? Cobertura general Recepción de 30 kHz a 56 MHz ? FM & AM - ancho y estrecho modos incluidos
  • 100 vatios de rendimiento:
    Amplificador de RF produce una de 100 vatios limpios (algunos modos menos). Una gran disipador de calor se combina con el chasis de aluminio fundido para la disipación de calor eficiente. Un ventilador de refrigeración situado al lado del amplificador final y el filtro de paso bajo TX ventila el calor desde el interior del transceptor. Este gran ventilador de flujo se aísla mecánicamente del chasis para reducir las vibraciones y el ruido. La velocidad del ventilador se controla de forma continua por la temperatura del amplificador PA; partir de los 40 grados C.

    Sintonizador de Antena Incluida:
    Alta velocidad Sintonizador de Antena Automático incluido. El sintonizador de antena utiliza la conmutación LC. Tiene una gran capacidad de memoria de 100 canales; los datos de sintonización se memoriza automáticamente para reducir el tiempo de optimización cuando se cambia la frecuencia.

    Smooth sintonía principal Perilla Feel:
    La sintonía principal Knob, hecha de piezas de aluminio CNC. Cada usuario puede configurar la sensibilidad de la rotación dial principal.

    USB :
    La DX 1200 FT se puede conectar a un PC mediante un cable USB a través del uso de una Unidad Interfeace SCU-17 opcional. Esta unidad apoyará CAT, USB Audio In / Out, control TX (PTT, Llave, Shift), y actualizaciones de firmware.

    Control remoto desde desde una Ubicación:
    Es posible el control externo (CAT) utilizando el SCU-17 Unidad de interfaz USB opcional de puerto serie o. Esta característica significa que el FT DX 1200 puede ser controlado de forma remota desde una ubicación distante!

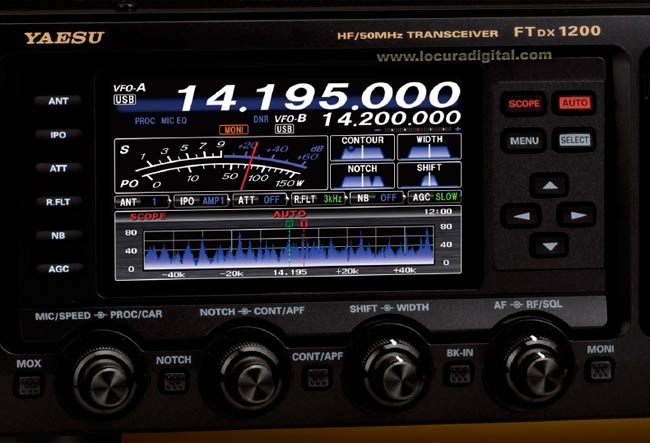

    Pantalla grande de TFT a color:
    El FT DX 1200 presenta un amplio ángulo de visión, alto contraste LCD impresionante pantalla a todo color de 4,3 pulgadas TFT que ofrece una visión práctica de las funciones de trabajo de la radio. Operabilidad Superior se realiza con esta pantalla. Permite una excelente visibilidad desde diferentes puntos de vista. Incluso con las múltiples FT DX 1200 características y funciones, la pantalla TFT hace que el funcionamiento de la radio fácil y cómodo. Un diagrama de bloques Muestra Ruta RX Señal Elegir tipo analógico o Barra Gráfica VFO-A independiente, VFO-B de transmisión y Recibe visualización Frecuencia Ancho de banda del espectro de alcance: 20 kHz, 50 kHz, 100 kHz, 200 kHz, 500 kHz o 1 MHz TX y RX marcadore. Nivel Los nombres de las funciones y los niveles de ajuste de las siguientes funciones se muestran en la pantalla principal TFT cuando se gira mando de función: Clarificador, la ganancia del micrófono, procesador, SHIFT, velocidad del manipulador y el contorno. Teclas Cursor seis teclas que se utilizan con frecuencia en el funcionamiento normal se encuentran en la parte izquierda de la pantalla TFT. Otras funciones se pueden manejar con la tecla "SCOPE" que cambia la pantalla de "Analizador de Espectro" "Función de pantalla Tecla Display". Incluso si la radio está apagada, la

    Receptor de conversión Triple Superior:
    La estructura de triple conversión circuito receptor de alto rendimiento FT DX 1200 permite la eliminación de las señales no deseadas a través de filtros en cada etapa, así como la distribución de la ganancia optimizada.

    Máximo Rendimiento Receptor RF Front End
    El extremo frontal del receptor está expuesto a fuertes señales directamente de la antena. Los ingenieros de Yaesu cuidadosamente seleccionados y probados elementos activos como el amplificador de RF, pero también componentes de circuito pasivos y bobinas, de modo que no se crean señales falsas o no deseados. Pulsando la tecla ATT en el panel frontal, el operador toma de cuatro etapas seleccionables de atenuación para atenuar las señales de interferencia fuertes. La banda de señales de interferencia en el amplificador de RF se reduce aún más por la atenuación significativa a través de 8 filtros de paso de banda en el DX FT 1200.

    Relación señal-ruido:
    La relación S / N (relación señal a ruido) de la señal local que se inyecta en la primera SI mezclador es uno de los factores más importantes para la mejora de las propiedades del receptor en el entorno de ultra-multi-señal. En el FT DX 1200, la combinación de su alta estabilidad y alta precisión de 40 MHz TCXO (± 0,5 ppm, -10 ° C ~ 60 ° C), y es DDS crear la frecuencia fundamental de la radio, y se bloquea en el PLL-IC y VCO directamente. Esta construcción del circuito y método crea la señal local de la más alta calidad, con un rendimiento superior S / N.
  • Tres ajustes de salida a bolsa - El mejor recepción de señal durante el cambio de condiciones de la banda
    Ajustes de salida a bolsa de 3 pasos permiten al operador seleccionar la ganancia más adecuada para una mejor recepción de la señal. Esta variedad de opciones proporciona el rendimiento del receptor superior y los mejores posibles comunicaciones con las condiciones cambiantes de la banda. La IPO (Optimización del Punto de Intercepción) es seleccionado por un interruptor situado en el panel frontal. La selección OPI determina la ganancia del amplificador de RF. El ajuste de ganancia es muy eficaz en la optimización del rendimiento del receptor, dependiendo de la antena y las condiciones de comunicación de propagación. La OPI, el TCA y una etapa del amplificador de RF se utilizan para optimizar los niveles de señal que se envían al mezclador.
  • Audio de alta calidad:
    El circuito de modulación de la DX 1200 FT utiliza modulación operativa variación digital, que crea audio de transmisión de alta calidad.
    Amplificador de micrófono que incluye ecualizador paramétrico
    El circuito de modulación de la FT DX 1200 utiliza el tipo de modulación operativa variación digital, lo que crea la alta calidad ideales audio de la transmisión. Esta radio tiene un ecualizador paramétrico que hace posible un ajuste versátil de la calidad de audio TX alineando el espectro de audio de banda TX. El ecualizador paramétrico puede alterar el Bajo, Medio y Alto parte del audio por separado. Este ecualizador paramétrico de tres etapas puede generar sonido de audio TX de alta calidad, ya que se puede ajustar en detalle ... sin sacrificar el audio.
    DSP Speech Processor - DX'er y Contester Proven
    El Procesador de Voz SSB utiliza IF procesamiento de señal digital para aumentar la inteligibilidad de la señal transmitida durante la señal débil. El DSP aumenta la potencia media de los componentes importantes del espectro de voz y reduce la potencia de transmisión de los componentes menos importantes. Ajuste el nivel de compresión en el modo de menú para adaptar la señal de SSB transmitida al mejor suite sus características de la voz, la situación, las condiciones de propagación y demandas pila-up.

    Dos entradas de antena:
    Dos conectores de antena están disponibles en el panel trasero FT DX 1200.
    Múltiples selecciones de antena es una característica especialmente eficaz para DX y Concurso.
    Las selecciones de conexión de antena memorizados y llamados al cambiarse de banda.
    Es posible utilizar Ant 1 para transmitir y Ant 2 para recibir.
    Para el CW

    CW-en Pantalla:
    El tono lateral frecuencia de tono TX CW se puede ajustar en el menú. El rango de ajuste es de 300 Hz a 1050 Hz. Esta altura del tono se utiliza como la referencia en la transmisión. Esto significa que el punto, en el cual el paso TX es igual al paso de RX, se convierte en el cero en el punto. Además, el FT DX 1200 tiene una función de pantalla de sintonización de CW. Al utilizar esta función, ya que el tono del sonido que se escucha cuando se recibe la señal de CW se vuelve más cerca del terreno de juego programado, la marca encendido mueve más cerca del centro de la pantalla. . Cuando la luz marca central se vuelve ROJO, la señal está en el cero en el punto CW APF (Audio Pico Filter) En el modo de OC, la función incluida APF (Audio Pico Filter) tiene un pico de audio en la frecuencia de la señal, lo que mejora la el S / N y aumenta la legibilidad de la señal CW. La frecuencia máxima APF se puede alinear con precisión. Bandas de la APF se pueden seleccionar de tres etapas de acuerdo a la preferencia, mientras que las frecuencias máximas pueden ser afinados con el interruptor de APF ubicado en el panel frontal. Otras características de CW  Dial de ajuste (para el modo CW solamente) paso Función CW SPOT  CW Interrupción Total CW  "VOX" retardo es ajustable  Inversión modo CW (USB o LSB)  CW Keying disponibles durante la operación SSB  Jacks clave independiente situados en los paneles frontal y posterior  Manipulador Electrónico Incluido  Memoria Mensaje cuatro canales (50 caracteres cada una), y cinco memorias disponibles con FH-2 Teclado (opcional)  Modo de manipulador automático "Beacon"

  • Kit opcional completamente automática -Tuning:
    El Kit que fue desarrollado para el DX FT 9000, está disponible opcionalmente para su uso con la DX 1200 FT. Ningún otro fabricante de transmisor-receptor de radio aficionado ofrece un dispositivo similar que puede mejorar el rendimiento de su DX en algunas situaciones de funcionamiento difíciles. Una gran diámetro con un material magnético de ferrita ajustable (Ni-Zn de ferrita) núcleo, se combina, con un paso a paso de alto par y alta resolución motor para buscar automáticamente el punto de resonancia. Mediante la inserción de estas unidades de ajuste previo al extremo frontal de RF del receptor, los puntos de IP3 se mejoran alrededor de 4 dB. Tres unidades de ajuste individuales están disponibles que cubren las frecuencias de 1,8 MHz a 14 MHz.


    Ingles :

    160 through 6 Meters - SSB/CW/FM/AM/Digital
    With efficient dimensions of 14.4" x 4.5" x 12.3" (W x H x D) and weighing in at only 20.9 pounds, the FT DX 1200 is a solidly packed transceiver ready to give very high performance on all Amateur Radio bands from 160 to 6 meters.
  • General Coverage Reception from 30 kHz to 56 MHz
  • FM & AM - Wide and Narrow modes included
    100 Watts of Solid Performance
    The RF Final Amplifier produces a clean 100 watt (some modes less) transmit signal. A large heat sink is combined with the die cast aluminum chassis for efficient heat dissipation. A cooling fan located beside the final amplifier and the TX Low Pass Filter ventilates the heat away from inside of the transceiver cabinet. This large axial flow fan is mechanically isolated from the chassis to reduce vibration and noise. The speed of the fan is continuously controlled by the temperature of the PA amplifier; starting at 40 degree C.

    Antenna Tuner Included
    High Speed Automatic Antenna Tuner included. The antenna tuner uses LC switching. It has a large capacity 100 channel memory; the tuning data is automatically memorized to reduce tuning time when changing frequency.

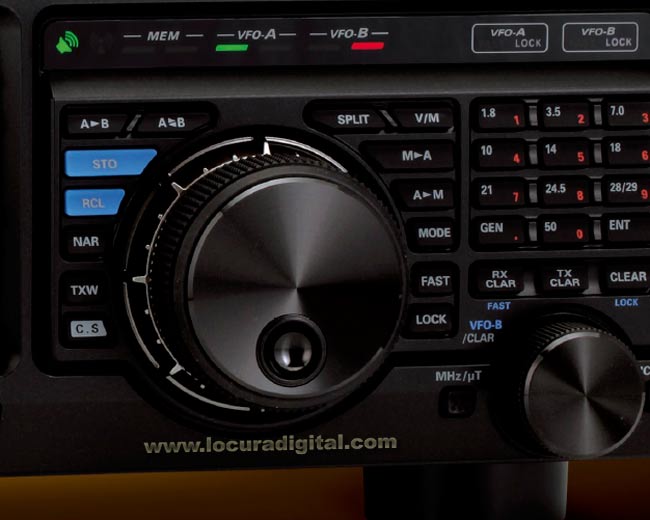

    Smooth Main Tuning Knob Feel
    The Main Tuning Knob, made from marchined aluminum parts, has the solid feeling of a largre flyweheel, while being nimble and smooth in operation. Each user may set his/her favorite torque feeling of the Main Dial rotation.

    USB Capable
    The FT DX 1200 can be connected to a PC with a USB cable through the use of an optional SCU-17 Interfeace Unit. This unit will support CAT, USB Audio In/Out, TX control (PTT, Key, Shift), and firmware updates.

    Remote Control From A Distant Location
    External control (CAT) is possible using Serial Port or the optional SCU-17 USB Interface Unit. This feature means the FT DX 1200 can be remotely controlled from a distant location!

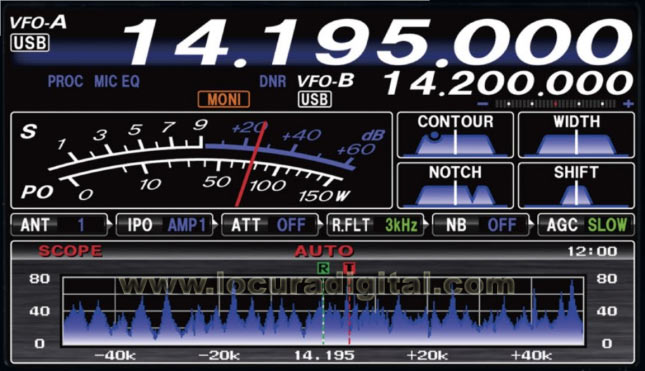

    Big TFT Full-Color Display For Superior Operability and Visibility
    The FT DX 1200 presents a wide view angle, high contrast LCD 4.3 inch TFT impressive full color display that provides a convenient view of the radio’s working functions. Superior operability is realized with this convenient display. It permits excellent visibility from different viewpoints. Even with the many FT DX 1200 features and functions, the TFT display makes operation of the radio easy and comfortable.
  • A Block Diagram Displays RX Signal Path
    Choose Analog Type or Bar Graph Meter
    Separate VFO-A, VFO-B Transmit and Receive Frequency Display
    Bandwidth of the spectrum scope: 20kHz, 50kHz, 100kHz, 200kHz, 500kHz, or 1MHz
    TX and RX markers appear during “spit” operation
    Level Indicator
    The function names and the setting levels of the following functions are shown in the TFT main display when a function knob is rotated: Clarifier, Microphone Gain, Speech Processor, SHIFT, WIDTH, KEYER SPEED and CONTOUR
    Cursor Keys
    Six keys that are used frequently in normal operation are located at the left side of the TFT display. Other functions can be operated by pressing the "SCOPE" key which changes the "Spectrum Scope screen" to "Function Key Display screen". Even if the radio is turned off, the last operated Key Function is memorized and highlighted.
    Spectrum Scope
    The FT DX 1200 has a standard automatic sweeping high speed spectrum scope in line with dial operations. The spectrum scope function that allows for an instant view of the signals, their strengths and distribution within a band is supplied as standard. The spectrum scope sweep function has two modes available: the normal mode, where the band is swept once when the SELECT button is pressed, and the AUTO mode where the band is automatically swept at preset intervals. No receive audio is generated during sweeping, but as sweeping is done at an extremely high speed this is a brief instant of approximately 300 msec. If the operator quickly operates the main dial to make a big frequency change in AUTO mode, an automatic sweep is performed and the display is refreshed. This enables frequency tuning while checking the spectrum in real time. The moment tuning is halted the receive frequency audio is resumed; as no sweeping is performed during slow frequency changes to tune in to another station, there is no interruption to the receive audio. Operation therefore feels natural and is without stress. Additonal scope features include:
    1. Six different options: 20 kHz, 50 kHz, 100 kHz, 200 kHz, 500 kHz and 1 MHz.
    2. TX and RX markers are displayed in the spectrum scope, enabling the user to confirm the relationship between the receive and transmit frequencies at a glance. This is particularly useful in the case of split operation.
    3. Full TFT screen signal spectrum can be viewed in detail by simply pressing the SCOPE key.
    ? Optional FFT-1 Unit provides the following additional features:
    1. AF-FFT (Audio Frequency Fast Fourier Transform) scope.
    This AF-FFT function was first demonstrated in the FT DX 9000 series. With this Scope, the audio characteristics of the received signals; the effect of adjusting the RX IF filter performance; and utilizing the QRM rejection features, may be visually observed. It is also possible to observe the TX audio characteristics of your own signal while using the Monitor function. This is very effective for tuning the parametric equalizer for voice characteristics and the microphone audio.
    2. RTTY/PSK31 Encode Decode
    3. CW Decode
    4. CW Auto Zero-in

    Superior Triple Conversion Receiver
    The FT DX 1200 high performance triple conversion receiver circuit structure enables elimination of unwanted signals through filters at each stage as well as optimized gain distribution.

    Top Performing Receiver RF Front End
    The receiver front end is exposed to strong signals directly from the antenna. Yaesu engineers carefully selected and tested active elements like the RF amplifier, but also passive circuit components and coils, so that no spurious or unwanted signals are created. By pressing the ATT key on the front panel, the operator picks from four selectable stages of attenuation to attenuate interfering strong signals. The effect of strong out of band interfering signals on the RF amplifier is further reduced by significant attenuation through 8 band pass filters in the FT DX 1200.


    Effective QRM and QRN Rejection
    Effective QRM rejection is achieved from the FT DX 1200 IF DSP. The 32-bit high speed floating decimal point DSP, TMS320C6727B (maximum 2800 MIPS/ 2100 MFLOPS) made by Texas Instruments, is used for the IF section of the FT DX 3000. The signal is processed with the high speed 300 MHz clock frequency.
    Proven IF WIDTH and IF SHIFT functions provide great QRM rejection performance
    IF SHIFT
    With the normal bandwidth, the pass band area can be moved relatively, so that harmful signals are rejected from the pass band
    IF WIDTH
    By adjusting the band width, Interfering signals can be removed from both sides of the pass band, without changing the pass band position. The IF width function can make the pass band narrower with one-touch. This function is effective in a pile-up or contest, when the undesired signals are located just above and below the target signal.
    CONTOUR
    The CONTOUR function ideally tailors the received audio signal without changing the bandwidth. The CONTOUR function varies the outline of the IF DSP filter pass band characteristics, and the in-band signal construction can be partially altered. Different from the IF SHIFT or IF WIDTH, the special CONTOUR pass band, can reduce or peak the desired signal, partially and continuously across the pass band. This feature is effective especially when the undesired signal is close to the center frequency.
    Digital Noise Reduction (DNR) by DSP
    The installed digital noise reduction circuit provides 15 separate parameters. The noise reduction constants may be set to the optimal working point by varying the 15 step parameters according to the actual noise within the HF band. The desired signal components are peaked and the random noise components are effectively cancelled.
    IF NOTCH
    This high Q circuit has steep attenuation characteristics of 70dB or more. Effective removal of a strong beat signal is obtained. The damping characteristics can be switched to wide or narrow band width, and the attenuation level may be adjusted in the Setting Mode Menu. Interfering signals may be attenuated, while minimizing the impact on the received signal.
    CW APF (Audio Peak Filter)
    In the CW mode, the APF (Audio Peak Filter) function has an audio peak at the signal frequency; this improves the S/N and increases the readability of the CW signal. The APF peak frequency can be finely aligned.

    Selectable Roofing Filers
    Roofing filters of 3 kHz, 6 kHz and 15 kHz filters are fitted before the 40.455 MHz 1st IF. These filters reduce the later burden on the receiver mixer and improves the adjacent multi signal characteristics.

  • Very Low Noise Floor - Terrific Signal to Noise Ratio
    The S/N ratio (signal-to-noise ratio) of the local signal that is injected into the 1st IF mixer is one of the most important factors for improving the receiver properties in the ultra-multi-signal environment.
  • In the FT DX 1200, the combination of it's high stability and high accuracy 40 MHz TCXO (± 0.5ppm, -10 °C ~ 60 °C), and it's DDS create the fundamental frequency of this radio, and is locked to the PLL-IC and VCO directly. This circuit construction and method creates the highest quality local signal, with superior S/N performance.

    Three IPO Settings - Best Signal Reception During Changing Band Conditions
    3-step IPO settings permit the operator to select the most appropriate gain for best signal reception. This variety of selections provides superior receiver performance and the best possible communications with changing band conditions.
  • The IPO (Intercept Point Optimization) is selected by a control switch located on the front panel. The IPO selection determines the gain of the RF amplifier. The gain setting is very effective in optimizing the receiver performance, depending on the antenna and the communication propagation conditions. The IPO, the ATT and one stage of the RF amplifier are used to optimize the signal levels that are sent to the mixer.

    High Quality Audio With Punch
    The modulation circuit of the FT DX 1200 utilizes digital variation operational modulation, which creates ideal high quality transmission audio.
    Microphone Amplifier that includes Parametric Equalizer
    The modulation circuit of the FT DX 1200 utilizes the digital variation operational modulation type, which creates ideal high quality transmission audio. This radio has a parametric equalizer that makes possible versatile adjustment of the TX audio quality by aligning the TX band audio spectrum. The parametric equalizer can alter the Low, Mid and High part of the audio separately. This three stage parametric equalizer can generate high quality TX audio sound because it can be tuned in detail?without sacrificing the audio dignity.
    IF DSP Speech Processor – DX’er and Contester Proven
    The SSB Speech Processor uses IF digital signal processing to increase the intelligibility of the transmitted signal during weak signal crowded conditions. The DSP increases the average power of the important speech spectrum components and reduces the TX power of the less significant components. Adjust the compression level in the Menu Mode to adapt the transmitted SSB signal to best suite your voice characteristics, the situation, propagation conditions and pile-up demands.

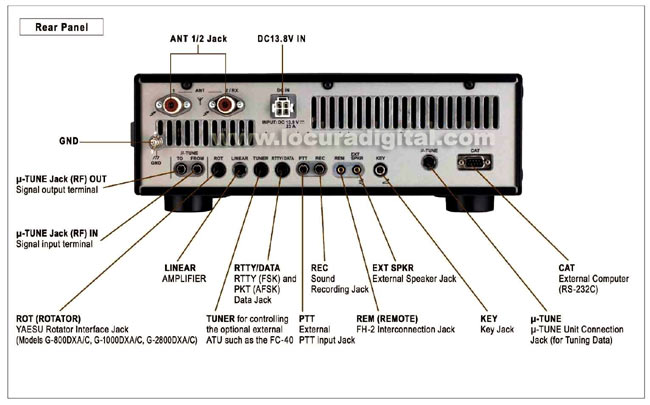

    Two Antenna Inputs
    Two antenna connectors are available on the FT DX 1200 Rear Panel.
    Having multiple antenna selections is an especially effective feature for DX and Contest operating.
    Antenna connection selections memorized and recalled when changing bands.
    It is possible to use Ant 1 for transmit and Ant 2 for receive.

  • For the CW Enthusiast
    CW Zero-in Display
    The TX CW side tone pitch frequency can be adjusted in the MENU. The setting range is 300 Hz to 1050 Hz. This tone pitch is used as the reference in transmission. This means that the point, at which the TX pitch is equal to the RX pitch, becomes the zero-in point.
  • In addition, the FT DX 1200 has a CW tuning display feature. By using this function, as the pitch of the sound that is heard when receiving the CW signal becomes closer to the programmed pitch, the lighted mark moves closer to the center of the display. When the center mark light turns RED, the signal is at the zero-in point.
  • CW APF (Audio Peak Filter)
    In the CW mode, the included APF (Audio Peak Filter) function has an audio peak at the signal frequency; this improves the S/N and increases the readability of the CW signal. The APF peak frequency can be finely aligned. APF bands can be selected from three steps according to preference, whereas peak frequencies can be fine-tuned with the APF switch located on the front panel.

  • Other CW Features
    Dial step setting (for the CW mode only)
    CW SPOT Feature
    CW Full Break-in
    CW “VOX” Delay is adjustable
    CW Mode reversal (USB or LSB)
    CW Keying available during SSB operation
    Separate KEY Jacks on the front and rear panels
    Electronic Keyer Included
    Four-channel Message Memory (50 characters each); five memories available with FH-2 Keypad (optional)
    Automatic “Beacon” keyer mode

  • Optional Fully-Automatic µ-Tuning Kit
    The u-Tuning Kit that was developed for the FT DX 9000, is optionally available for use with the FT DX 1200. No other Amateur Radio transceiver manufacturer offers a comparable device that may improve your DXing performance in some challenging operating situations.
  • A large diameter with an adjustable ferrite magnetic material (Ni-Zn ferrite) core, is combined, with a high resolution and high torque stepping motor to automatically find the resonance point. By inserting these tuning units prior to the RF front end of the receiver, the IP3 points are improved by around 4 dB. Three individual tuning units are available covering frequencies from 1.8 MHz through 14 MHz. Many FT 950, FT 2000/D, FT DX 3000, FT DX 5000 and FT DX 9000 Yaesu customers have used them and found them especially effective for use on the Lower Bands.

yaesu ftdx-1200 yaesu ftdx-1200
