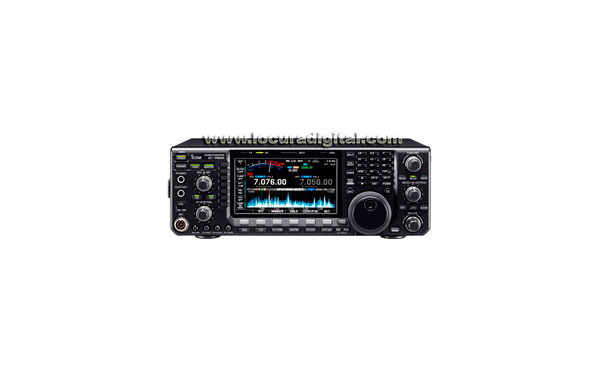

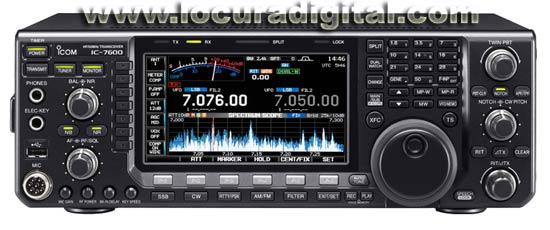

ICOM IC-7600 Emisora HF La última tecnología DSP empleada en los IC-7800 y IC-7700, y más de 45 años de experiencia en el diseño de circuitos analógicos, aseguran al IC-7600 un rendimiento superior. La herencia del 7800 / 7700 : unidades duales DS más Fabricante: icom Referencia IC7600
La última tecnología DSP empleada en los IC-7800 y IC-7700, y más de 45 años de experiencia en el diseño de circuitos analógicos, aseguran al IC-7600 un rendimiento superior. La herencia del 7800 / 7700 : unidades duales DSP, filtro de cresta de Khz, doble conversión superheterodino.

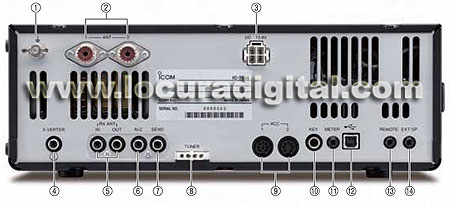

1. Toma de tierra
2. Conectores de antena
3. Toma alimentación DC
4. Transverter
5. Conectores entrada antena
6. Jack de entrada de ALC
7. Control Jack SEND
8. Control de sintonizador de Socket
9. Socket de accesorios
10. Jack KEY
11. Jack MEDIDOR
12. Conector USB
13. CI-V Jack de control remoto
14. Jack altavoz externo
CARACTERISTICAS PRINCIPALES
* Doble DSP: Separa unidades DSP para el transmisor / receptor y el espectro de alcance.
* Filtro 1er IF: Tres filtros 1er IF incorporados - 3, 6 y 15 kHz.
* Sistema Receptor: El doble sistema superheterodino de conversión y la imagen del mezclador mejora inband IMD.
* Pantalla: 5,8 pulgadas WQVGA (400 × 240 píxeles) angulo de visión ultra-ancho con retroiluminación LED.
* Ámbito de aplicación del espectro: de alta resolución en tiempo real utilizando un espectro de alcance dedicado a la unidad DSP.
* Conectores USB: Conecte fácilmente teclados, unidades de memoria flash y PC.
* PSK Operación: Construido en PSK y RTTY con un teclado USB - PC no es necesario.

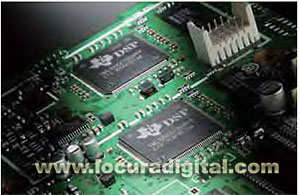

DSP DUAL para transmisor / receptor y espectro de alcance
Dos unidades separadas de DSP de 32 bits de potencia del transmisor / receptor y el espectro de alcance. Estos procesadores dan al IC-7600 un alto rendimiento comparable a la anterior línea IC-7800 y IC-7700, gracias a la combinación de doble DSP y nuestra experiencia en diseño analógico de RF.

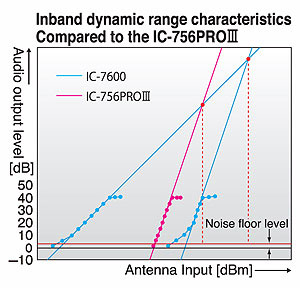

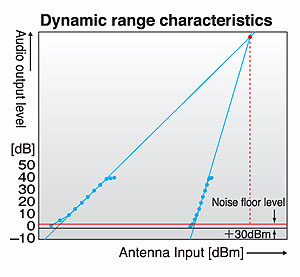

104dB de rango dinámico y 30 dBm para interceptar un tercer punto (IP3)
Largos años de experiencia analógica de RF y circuito combinado con la última tecnología digital se traduce en una sorprendente tecnologia de 104dB rango dinámico receptor y 30 dBm IP3 en las bandas de alta frecuencia sin sacrificar la sensibilidad del receptor. Incluso una señal débil al lado de una fuerte será recibida por el IC-7600.

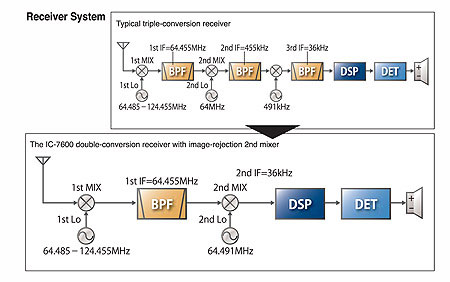

Doble conversión superheterodino que mejora inband IMD
El IC-7600 utiliza un sistema de doble conversión superheterodino que tiene una imagen de rechazo mezclador para la 2 ª etapa. En comparación con un sistema de trple conversión, el sistema de doble conversión es más difícil de aplicar, pero reduce drásticamente la distorsión de la señal y proporciona una alta fidelidad a la señal de RF procesador DSP.

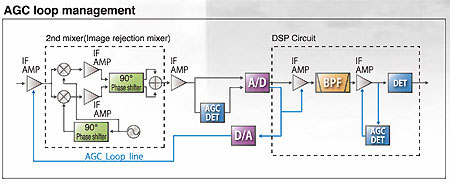

Doble bucle AGC controlado por DPS
El IC-7600 tiene doble bucle AGC, uno analógico y uno digital en el control de la DSP. Esta arquitectura evita fuertes señales adyacentes de "bombeo" del AGC que permite un máximo rango dinámico en la DSP.
Tres filtros 1st IF incorporados , incluidos 3kHz
El IC-7600 tiene tres filtros incorporado en 1st SI filtros antes de la 1 ª fase SI amplificador. 3kHz El filtro es especialmente eficaz en los modos SSB y CW para eliminar la sobrecarga causada por los fuertes señales fuera de la justa paso.
Filtro IF Digital
El DSP le permite "construir su propio" filtro IF digital. Usted puede elegir el ancho de banda, factor y frecuencia central, de modo que usted puede trabajar esa estación DX, mientras puede ajustar los controles dek transceptor. Hay memorias de filtro que le permiten cambiar los filtros al instante.
Doble PBT digital
Después de "la construcción de su propio" filtro IF digital, puede usar el doble paso de sintonización digital (PBT) para cambiar y reducir el paso IF hasta que la interferencia se haya ido y pueda escuchar claramente la señal débil.
Notch filtro digital
Señales tales como heterodynes y transportes AM pueden eliminarse con un control automático del notch filtro, lo que hace que interferencias RF o señales RTTY sean cosas del pasado. También puede elegir tres factores de forma del notch filtro, para optimizar la interferencia rechazo.
Reducción de ruido
La potencia del procesador DSP de 32 bit produce resultados increibles! El paso 16 variable de reducción de ruido puede mejorar considerablemente el receptor de la señal-ruido, lo que le limpia y aclara señal de audio que pueden hacer la diferencia entre hacer el contacto o no.
Noise blanker
El paso 100 reduce el ruido digital de la interferencia del ruido de impulsos de tipo de fuentes, tales como sistemas de encendido del motor.

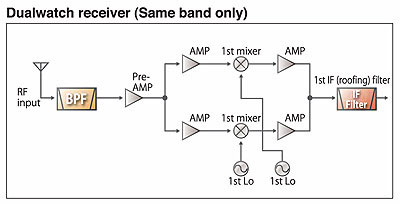

Funcion Dualwatch
Dualwatch le permite recibir dos señales en la misma banda al mismo tiempo. Por ejemplo, usted puede escuchar a una estación DX que transmite en 14.025MHz mientras escucha la llamada en 14.030MHz
TCXO unidad de alta estabilidad
El IC-7600 proporciona la estabilidad de frecuencia ± 0.5ppm utilizando una alta estabilidad de temperatura compensando el oscilador de cristal (0 ° C a 50 ° C) Esta alta estabilidad en transmisión continua en el modo RTTY o PSK31.

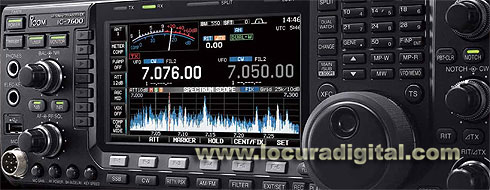

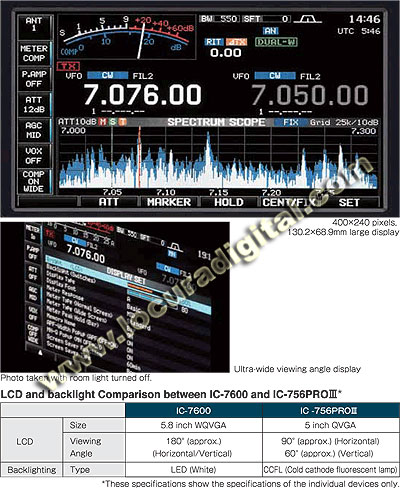

5,8 pulgadas, ultra gran ángulo de visión en pantalla TFT
El IC-7600 cuenta con pantalla de ultra ángulo de visión que tiene una excelente reproducción del color y de alta relación de contraste con el rápido tiempo de respuesta.
Estas características permiten el espectro y alcance simulado para mover sin problemas. Mientras que la retroiluminación LED ofrece más rápida puesta en marcha; brillo estable y muy larga vida.
Espectro de alcance
El DSP dedicado en el filtrado digital mejora el rango dinámico, equipo de respuesta y precisión de la frecuencia del espectro de alcance. El ámbito de aplicación selecciona automáticamente la resolución óptima basada en el ancho de banda de barrido. Además, la gama del espectro de alcance se puede ajustar independientemente de la recepción de la frecuencia. Puede supervisar las condiciones de la banda entre los bordes, seleccione barrido (máx. 500kHz) en el modo fijo, seleccione el ancho de banda centrado en la recepción de la frecuencia.
Memoria de voz digital
Con memoria digital de voz, puede grabar una señal y reproducir inmediatamente el audio, muy utilizado en la caracteristica DXing y contestación. Debido a que el transceptor está grabando continuamente, el tiempo de reproducción puede reproducir los 15 segundos de audio que usted escucha que aprete el botón REC!
El IC-7600 tiene 4 canales de transmision a memoria (máximo 90 segundos por canal) y 20 canales para recibir memoria (máximo 30 segundos por canal, en total de 200 segundos con 20 canales). Además, la grabación de la señal puede ser guardado en una unidad flash USB.
Medidor Multi función
El medidor multi-función le permite observar la transmisión / recepción de un vistazo. Además de la intensidad de la señal, transmisión de potencia, ALC, nivel de compresión y SWR, el IC-7600 muestra el voltaje de la terminal de final del amplificador (Vd), la fuga de corriente de la última amplificador (ID) y la temperatura del circuito PA (TEMP).
RF speech compresor
El compresor digital de RF impulsa potencia de salida RF, la señal y mejorar la legibilidad.
RTTY / PSK31 con teclado USB
Basta con conectar un teclado USB para operar RTTY y PSK! El doble filtro reduce las interferencias y un indicador de sintonización
Triple banda de apilamiento de registro
La triple banda de apilado registra rápidamente memoriza y pide la frecuencia de funcionamiento y el modo de 3 canales en cada banda. Simplemente presione el botón de banda clave (tecla 10), y usted puede llamar a la última frecuencia y modo de funcionamiento. Esta función es especialmente conveniente cuando se cambian las bandas durante los concursos, etc
Banda programable pitido
Usted puede programar el borde de banda de acuerdo con el plan de la banda de radio aficionados, pero también más frecuencias específicas como el concurso de frecuencias, CW modo de funcionamiento, etc
Si intenta operar en la banda DESACTIVADO, el transceptor le avisa con un pitido. También puede inhibir la transmisión de la banda en el OFF.
Tecla de Memoria
Proporciona 4 canales para el modo CW y 8 para cada uno de los canales de RTTY y PSK31 modos, capaz de almacenar hasta 70 caracteres para cada canal. La memoria es útil para el envío de CQ o intercambiar números durante los concursos. Puede almacenar y enviar su nombre, QTH, equipo, etc, con un teclado USB, puede enviar el contenido de memoria usando la función clave en el teclado.

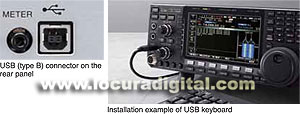

Conectores USB
El IC-7600 tiene un conector USB en el panel frontal y uno en el panel posterior. Puede conectar un teclado USB o unidad flash USB para el panel frontal (conector tipo"9 y conectar un PC para el panel posterior (conector tipo B). Uso de la CI-V y el formato de los datos externos de software *, usted puede controlar el IC-7600 desde un PC a través del puerto USB. También puede transferir el audio, ambos transmiten y reciben, a través del puerto USB.
* Software no suministrado por Icom.
Micrófono ecualizador y ancho de banda ajustable
El sistema de ecualizador de audio se ha separado de graves y agudos en un total de 121 combinaciones, de modo que puede ajustar la calidad tonal de su voz como usted desee. Además, el ancho de banda se puede transmitir en 100, 200, 300, 500Hz en el borde de paso bajo, y 2500, 2700, 2800, 2900Hz en el borde de paso alto respectivamente.
Tres tipos de combinaciones de alta y baja se pueden almacenar en la memoria como ajustes favoritos.
Amplificadores de alta potencia final
Para introducir el amplificador (toma SEND), puede seleccionar un relé mecánico (máx. 16V/500mA) o un conmutador FET (máx. 250V/200mA).
Dos tipos de ajustes de relé
La reducción de ruido separa la señal de ruido aleatorio de componentes. Mediante el uso de los excelentes resultados de los 32 bits de punto flotante DSP, esta separación se realiza inmediatamente sin demora y de los extractos de las señales de ruido de los componentes. El nivel de reducción de ruido es variable en 16 pasos para ajustar el equilibrio entre los S / N y la claridad.
Sintonizador automático de antena de alta velocidad
La antena del sintonizador memoriza sus ajustes en función de su frecuencia de transmisión, de manera que pueda sintonizar rápidamente al cambiar las bandas.
