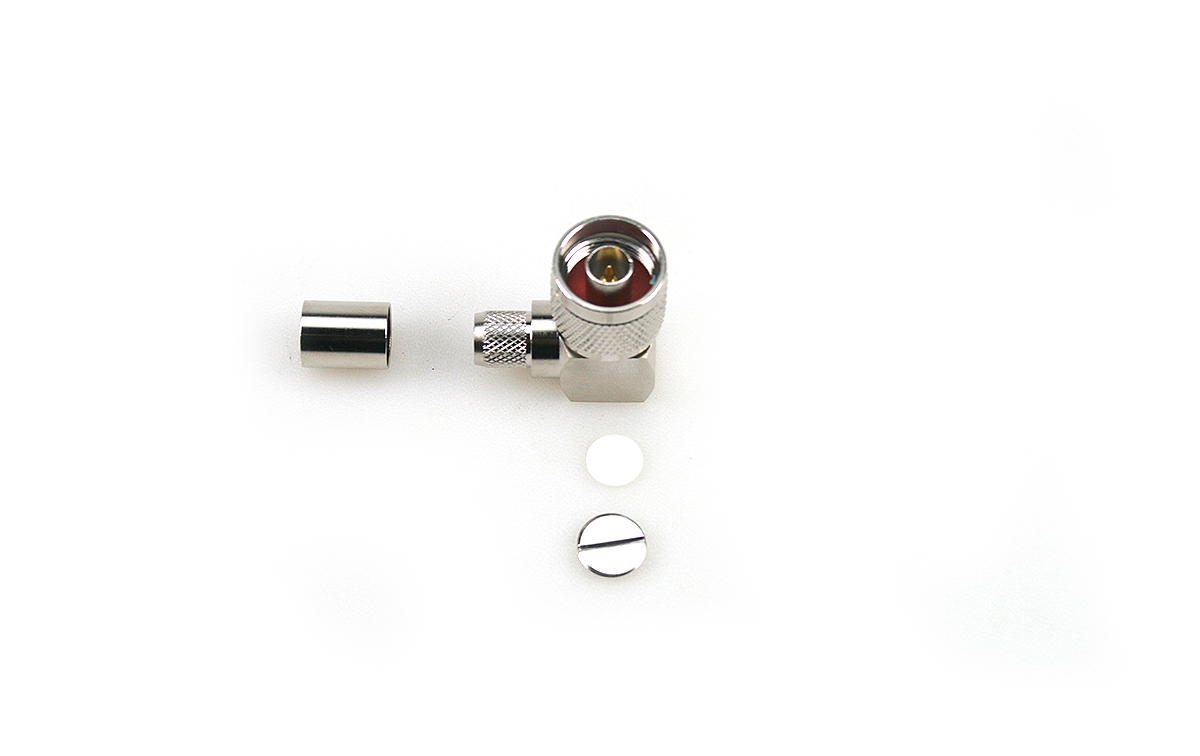

CON3919 Conector N Macho acodado 90 grados de Crimpar LMR400 PTFE

CON-3919

El CON3919 es un conector N macho acodado a 90 grados diseñado específicamente para cables LMR-400 y con un sistema de crimpado . Este conector está fabricado con materiales de alta calidad, incluyendo aislante de PTFE (politetrafluoroetileno) , popularmente conocido como Teflón , lo que le confiere excelente estabilidad térmica y propiedades dieléctricas, ideal para aplicaciones de radiofrecuencia (RF).

Valido para cable de diametro aproximado de 10,3 mm

Belden 9913: Ofrece baja pérdida y es adecuado para frecuencias altas, similar al LMR400, con excelente rendimiento para aplicaciones de antena y transmisión RF.

Times Microwave LMR400UF: Versión flexible del LMR400, ideal para instalaciones que requieren mayor flexibilidad sin sacrificar el rendimiento.

RG213: Aunque con algo más de pérdida que el LMR400, es una opción robusta para aplicaciones de radiofrecuencia y antenas a corta y media distancia.

CNT-400 de Commscope: Comparable al LMR400 en pérdida y capacidad de manejo de potencia, adecuado para aplicaciones de frecuencia VHF/UHF y microondas.

AIR802 CA400: Diseñado con características de baja pérdida similares al LMR400 y adecuado para aplicaciones de RF a larga distancia, especialmente en Wi-Fi y sistemas de antena.

RF Industries RFC400: Alternativa de bajo costo al LMR400, con propiedades similares de baja pérdida y flexibilidad en aplicaciones de RF.

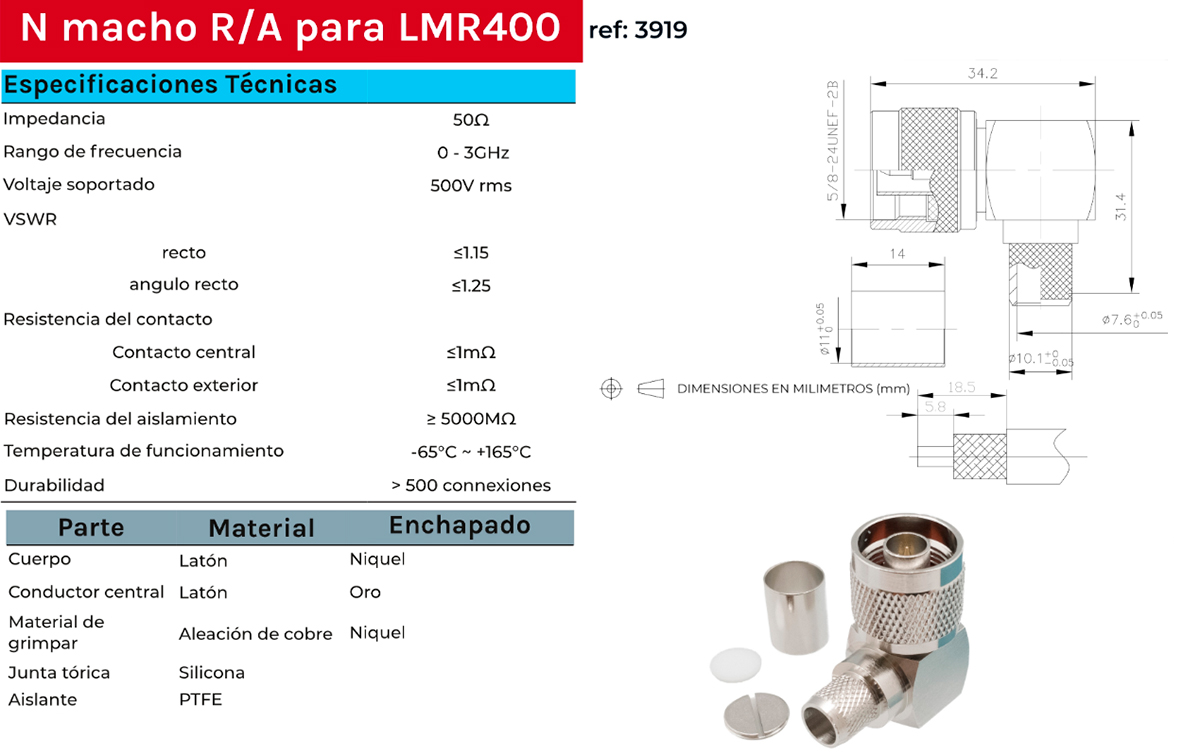

Caracteristicas

• Tipo de conector: N macho acodado a 90 grados.
• Compatibilidad de cable: Diseñado para cable LMR400.
• Impedancia: 50 O.
• Rango de frecuencia: 0 - 3 GHz.
• Voltaje soportado: 500 V rms.
• VSWR (recto): = 1.15.
• VSWR (ángulo recto): = 1.25.
• Resistencia de contacto (central): = 1 mO.
• Resistencia de contacto (exterior): = 1 mO.
• Resistencia de aislamiento: = 5000 MO.
• Rango de temperatura de funcionamiento: -65 °C a +165 °C.
• Durabilidad mecánica: > 500 conexiones.
• Material del cuerpo: Latón.
• Enchapado del cuerpo: Níquel.
• Material del conductor central: Latón.
• Enchapado del conductor central: Oro.
• Material de crimpado: Aleación de cobre.
• Enchapado del material de crimpado: Níquel.
• Material de la junta tórica: Silicona.
• Aislante: PTFE (politetrafluoroetileno), conocido como Teflón.

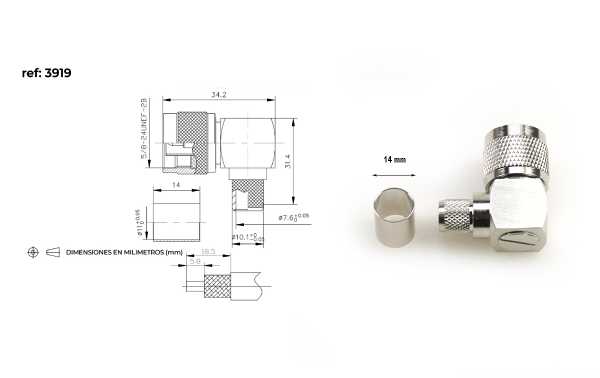

• Diámetro exterior de la sección de conexión: 11 ± 0.05 mm.
• Diámetro exterior en la rosca: 10.1 ± 0.05 mm.
• Dimensión total de longitud: 34.2 mm.
• Dimensión de altura: 31.4 mm.
• Rosca de acoplamiento: 5/8 - 24 UNEF - 2B.
