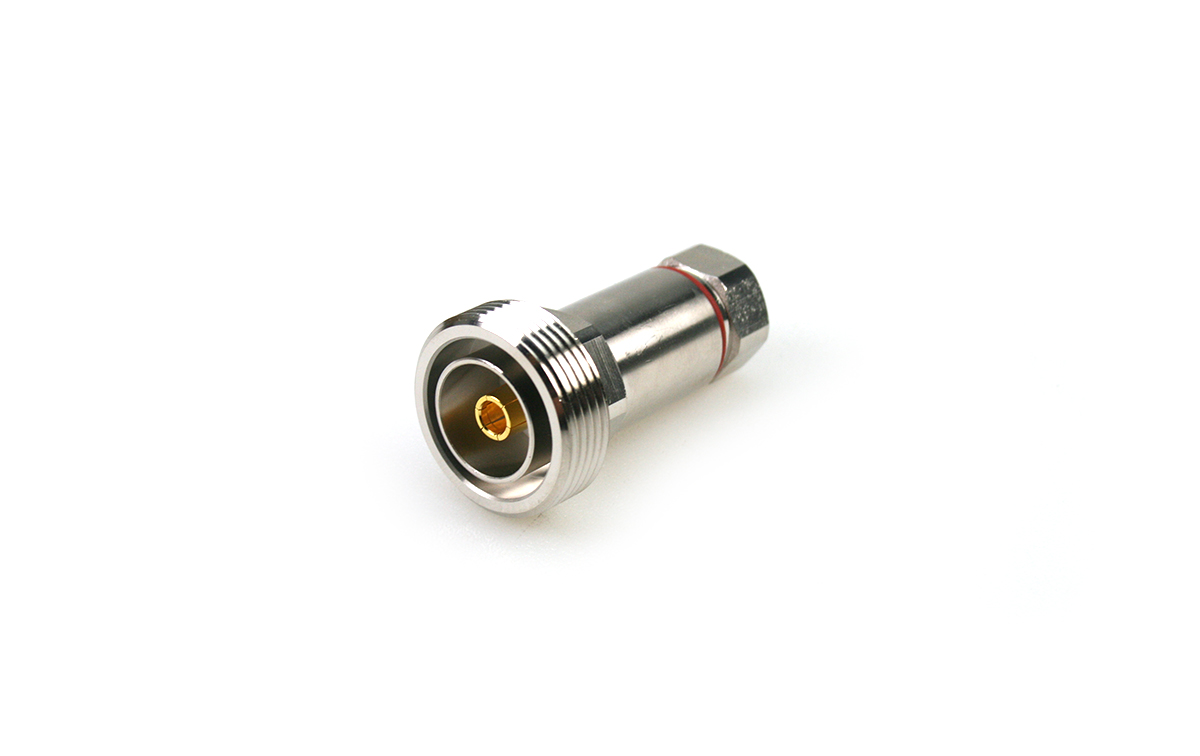

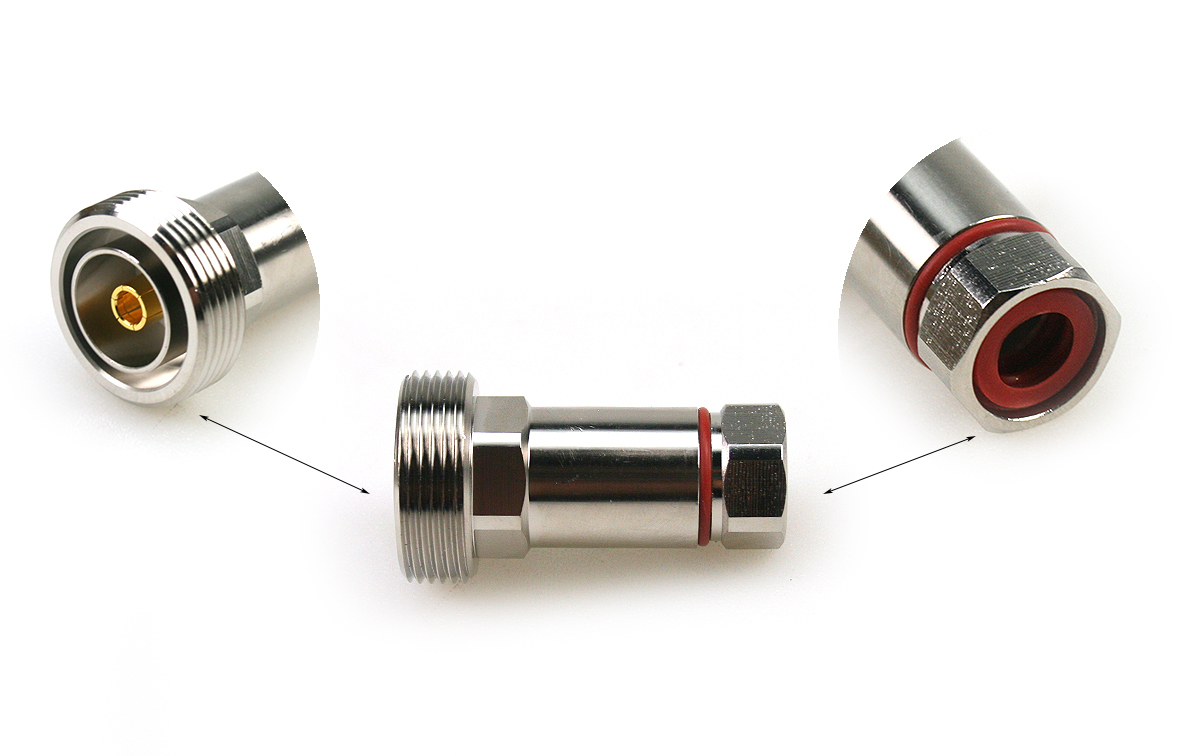

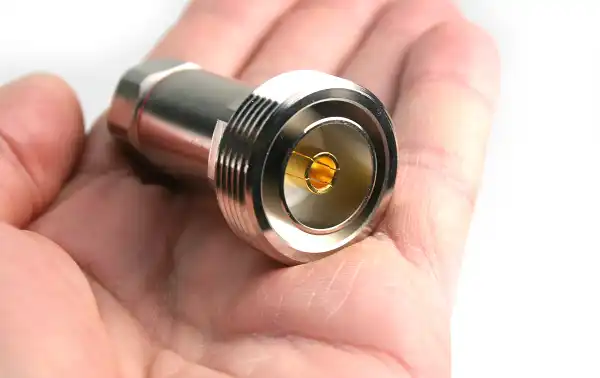

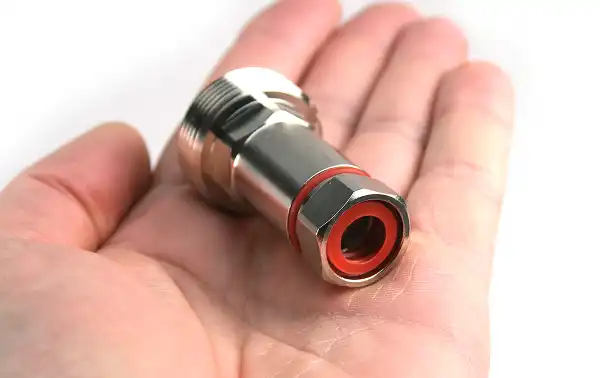

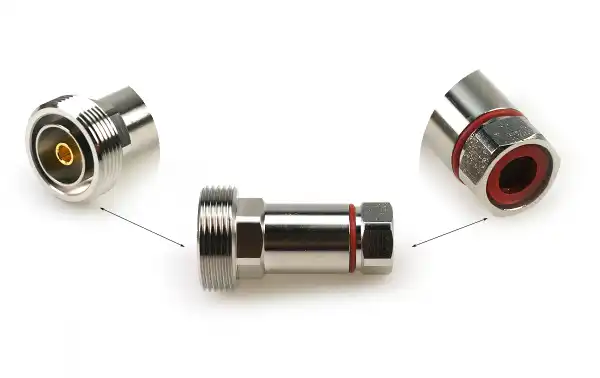

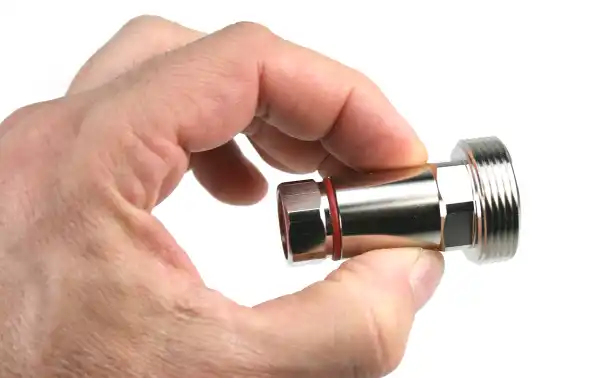

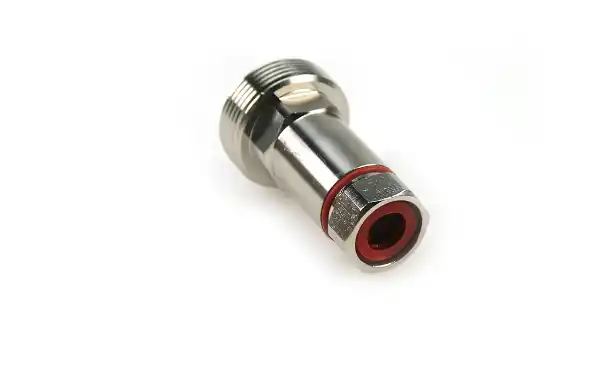

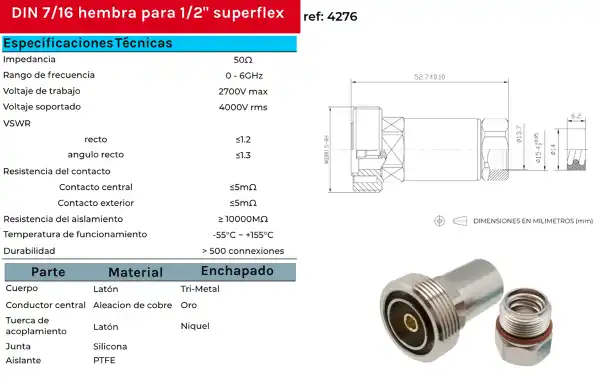

CON4276 Conector DIN 7/16 hembra clamp para 1/2 pulgada cable flexible

CON4276

El CON4276 es un conector DIN 7/16 hembra tipo clamp diseñado específicamente para cables coaxiales de 1/2 pulgada flexible, ideal para aplicaciones de alta potencia y frecuencia en sistemas de telecomunicaciones. Este conector garantiza una conexión robusta y confiable, con una impedancia de 50 O y un rango de frecuencia que puede alcanzar hasta los 6 GHz, asegurando una transmisión de señal con mínima pérdida de retorno.

Fabricado en materiales de alta calidad como latón con acabado en níquel o tri-metal, y con un conductor central de aleación de cobre enchapado en oro o plata, el CON4276 proporciona una excelente conductividad y resistencia a la corrosión, incluso en entornos exteriores. Su aislamiento de PTFE le confiere alta estabilidad térmica, permitiendo que opere en un rango de temperatura de -55°C a +155°C.

Este conector se monta mediante un sistema clamp, lo que facilita una conexión segura y sin necesidad de soldadura, simplificando el proceso de instalación. Es ideal para aplicaciones en infraestructura de redes móviles (como antenas y estaciones base de 4G y 5G) y otras aplicaciones de radiofrecuencia que requieren durabilidad y resistencia mecánica, con una vida útil de más de 500 ciclos de acoplamiento. Además, su diseño puede contar con clasificación IP67 o IP68, proporcionando protección contra el polvo y el agua, lo que lo hace adecuado para instalaciones en exteriores y entornos exigentes.

El conector DIN 7/16 hembra Clamp (REF: 4276) compatible con cable de 1/2" superflexible, los cables más comunes que pueden utilizarse son:  Valido para cable con diametro aproximado de 13,8 a 15 mm
Andrews CNT-500
CommScope LDF4-50A
RFS Cellflex LCF12-50J
HUBER+SUHNER SUCOFEED 1/2"

Estos cables de 1/2" superflexibles son adecuados para aplicaciones de telecomunicaciones y RF de alta potencia, como el conector DIN 7/16 Belden HL50000

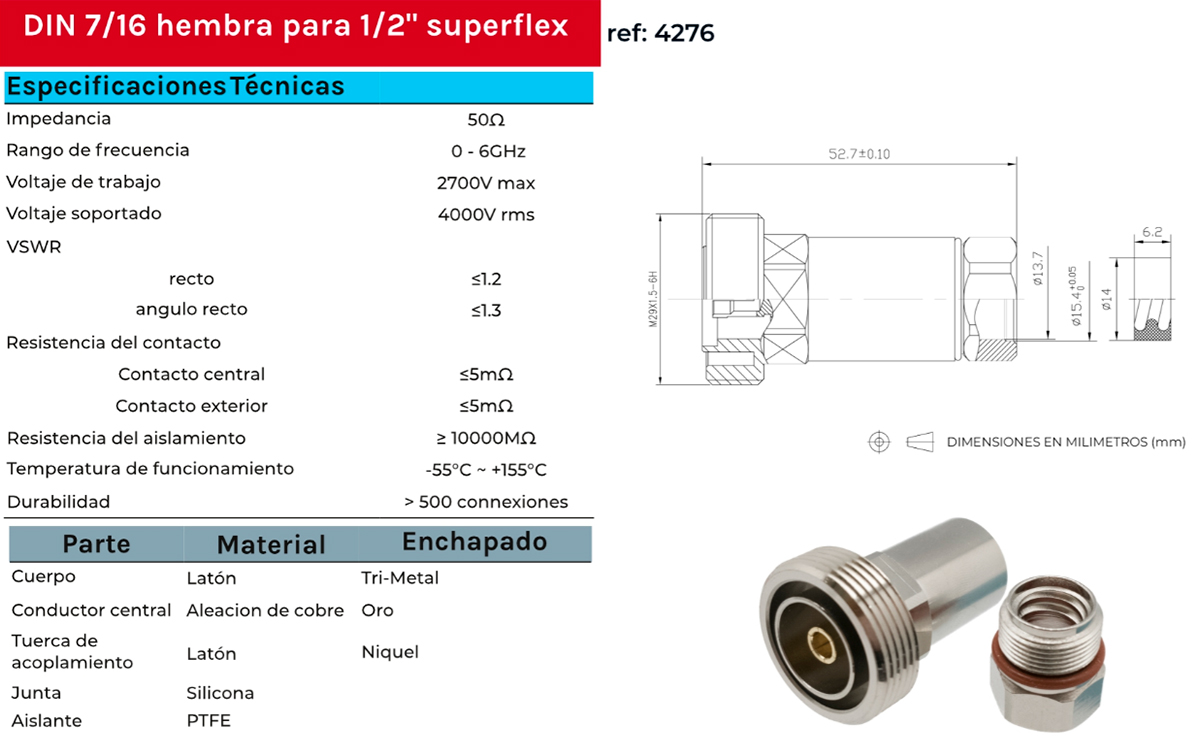

Características

• Tipo de conector: L29 DIN 7/16 hembra.
• Compatibilidad: Para cable coaxial de 1/2".
• Frecuencia máxima: Hasta 6 GHz.
• Diametro cables aproximado de 13,8 a 15 mm
• Diametro maximo de cable 15,4 mm
• Pérdida de retorno: =30 dB (valor mínimo).
• Impedancia: 50 ohmios.
• Resistencia de contacto del conductor interno: = 0.4 mO.
• Resistencia de contacto del conductor externo: = 1.0 mO.
• Resistencia de aislamiento: = 5000 MO.
• Máximo voltaje de trabajo: 2700 V RMS.
• Material del conductor interno: Latón con acabado de plata.
• Material del conductor externo: Aleación de zinc con acabado niquelado.
• Encapsulado: Aislamiento en PTFE.
• Diámetro externo: Aproximadamente 29 mm.
• Longitud total: Aproximadamente 52 mm.
• Rango de temperatura: -55 °C a +155 °C.
• Estándar de prueba: IEC 61169-4.
• Tipo de conector: Rosca L29 DIN 7/16.
• Resistencia a la vibración: Hasta 3 Grms (según IEC 61169-4).
• Estabilidad frente a variaciones de temperatura: Bajo cambio en frecuencia.
• Durabilidad mecánica: Más de 500 ciclos de acoplamiento.
• Hermeticidad: IP68 para protección contra polvo y agua.
• Blindaje: Alta capacidad de blindaje para evitar interferencias.
• Peso aproximado: Alrededor de 100 gramos.
• Tamaño aproximado: Diámetro de 29 mm.
• Conformidad: Cumple con estándares internacionales de conectividad.
• Aplicaciones típicas: Comunicaciones móviles y estaciones base.
• Marca: Mirmidon
