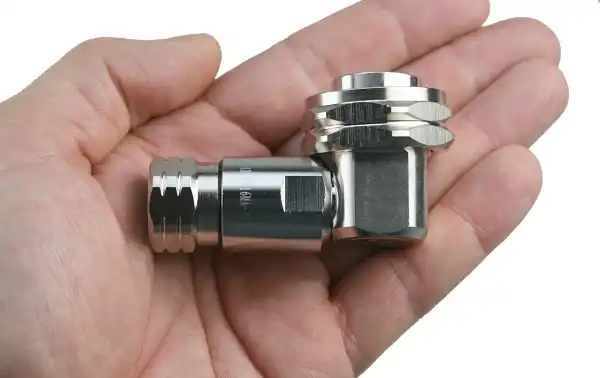

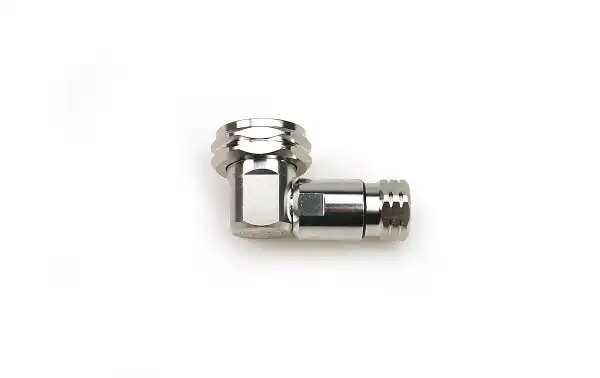

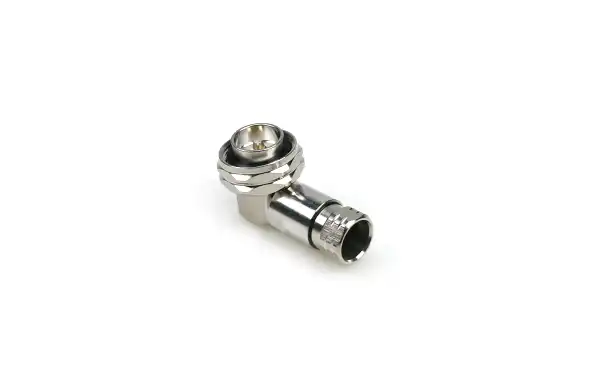

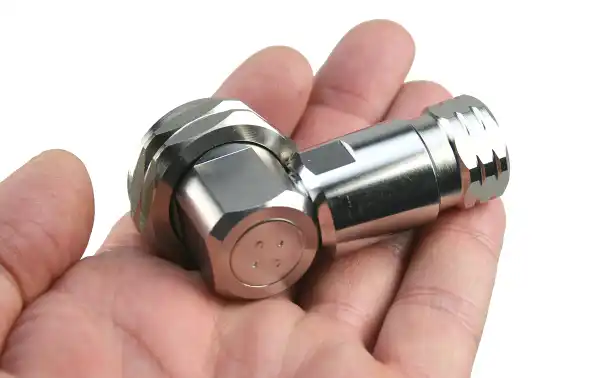

CON4274 Conector DIN 7/16 Macho 90 grados cable1/2 flexible coarrugado

CON4270

El CON4274 es un conector DIN 7/16 macho en ángulo de 90 grados (clamp), diseñado específicamente para cables coaxiales de 1/2 pulgada flexible con revestimiento corrugado. Este tipo de conector se utiliza principalmente en instalaciones de telecomunicaciones y aplicaciones de RF debido a sus siguientes características:

Diseño de 90 grados: Facilita la conexión en espacios reducidos o instalaciones donde un conector recto no es viable.
Tipo clamp: Asegura una conexión robusta y confiable, optimizada para cables coaxiales de tipo flexible.
Compatibilidad: Ideal para cables de 1/2 pulgada flexible corrugado, muy común en aplicaciones de antenas y estaciones base.
Este conector es especialmente útil en aplicaciones de alta potencia y bajas pérdidas, como redes de telecomunicaciones móviles, donde se requiere una conexión segura y de alta calidad para mantener la integridad de la señal en ambientes difíciles.

Para el conector DIN 7/16 Macho Clamp para cable coaxial 1/2" coarrugado, algunas referencias de cables compatibles son: Valido para cable de diametro aproximado de 13,8 a 15 mm

RFS Cellflex LCF12-50 : cable coaxial coarrugado de baja pérdida.
CommScope LDF4-50A : conocido por su durabilidad y rendimiento en alta frecuencia.
Andrews CNT-500: cable flexible y resistente, ideal para aplicaciones de RF.
HUBER+SUHNER Sucotest 1/2": diseñado para alta estabilidad y baja pérdida en frecuencias elevadas.
Estos cables son ideales para telecomunicaciones y redes de RF exigentes





DIN 7/16 Macho

En el conector DIN 7/16 Macho Clamp , el extremo de rosca grande está diseñado para conectarse a equipos o antenas de telecomunicaciones que tengan una entrada hembra DIN 7/16 . Esta conexión es robusta y está pensada para aplicaciones de alta potencia, ofreciendo una excelente resistencia a la intemperie y a las vibraciones.

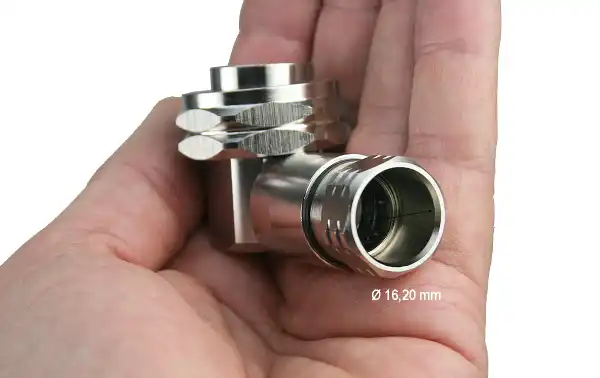

• Lado de Clamp (sin rosca): Se conecta al cable coarrugado de 1/2".
• Lado con rosca DIN 7/16: Se conecta a la entrada hembra en el equipo o antena.

Características

• Tipo de conector: L29 DIN 7/16 macho.
• Compatibilidad: Para cable coaxial de 1/2".
• Frecuencia máxima: Hasta 6 GHz.
• Valido para cable de diametro aproximado de 13,8 a 15 mm
• Formato acodado
• Pérdida de retorno: =30 dB (valor mínimo).
• Impedancia: 50 ohmios.
• Resistencia de contacto del conductor interno: = 0.4 mO.
• Resistencia de contacto del conductor externo: = 1.0 mO.
• Resistencia de aislamiento: = 5000 MO.
• Máximo voltaje de trabajo: 2700 V RMS.
• Material del conductor interno: Latón con acabado de plata.
• Material del conductor externo: Aleación de zinc con acabado niquelado.
• Encapsulado: Aislamiento en PTFE.
• Diámetro externo: Aproximadamente 29 mm.
• Longitud total: Aproximadamente 52 mm.
• Rango de temperatura: -55 °C a +155 °C.
• Estándar de prueba: IEC 61169-4.
• Tipo de conector: Rosca L29 DIN 7/16.
• Resistencia a la vibración: Hasta 3 Grms (según IEC 61169-4).
• Estabilidad frente a variaciones de temperatura: Bajo cambio en frecuencia.
• Durabilidad mecánica: Más de 500 ciclos de acoplamiento.
• Blindaje: Alta capacidad de blindaje para evitar interferencias.
• Peso aproximado: Alrededor de 100 gramos.
• Conformidad: Cumple con estándares internacionales de conectividad.
• Aplicaciones típicas: Comunicaciones móviles y estaciones base.
• Marca: Mirmidon
