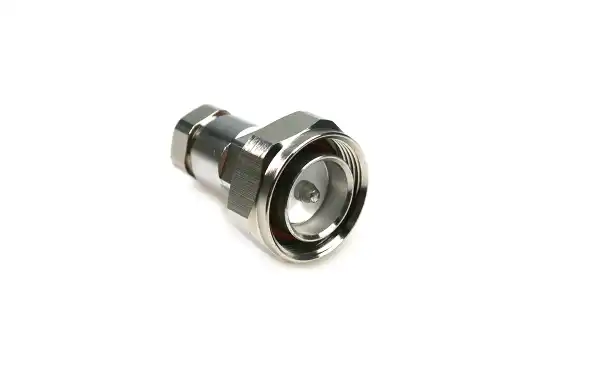

CON4271 Conector DIN 7/16 Macho para cable 1/2 pulgada Superflexible

CON4271

El conector DIN 7/16 Macho Clamp con referencia 4271 está diseñado específicamente para cables 1/2" superflexibles. Este tipo de conector se utiliza comúnmente en aplicaciones de alta potencia y frecuencias de RF, como en sistemas de telecomunicaciones y antenas.

Tipo de conector: DIN 7/16 macho.

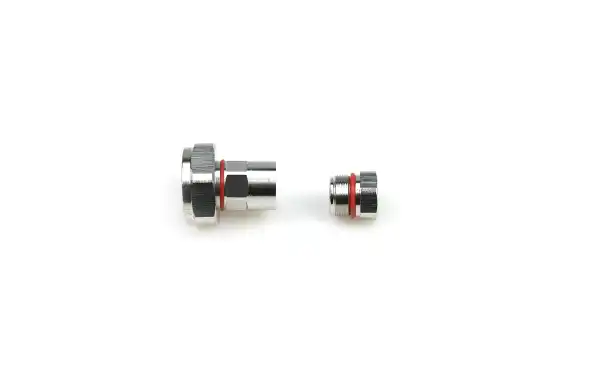

Método de fijación: Tipo clamp (ajuste sin soldadura).
Compatibilidad de cable: 1/2" superflexible.
Aplicación: Sistemas de telecomunicaciones de alta potencia.
Frecuencia: Ideal para aplicaciones de RF.
Impedancia: 50 ohmios.
Durabilidad: Excelente resistencia a la intemperie y a la corrosión.
Tamaño de rosca: Rosca grande y robusta.
Instalación: Rápida, requiere herramientas de clamp.
Uso común: En estaciones base de telefonía móvil y antenas de radiodifusión.

El conector DIN 7/16 Macho Clamp (REF: 4271) compatible con cable de 1/2" superflexible, los cables más comunes que pueden utilizarse son: Valido para cable de diametro aproximado de 13,8 a 15 mm
Andrews CNT-500
CommScope LDF4-50A
RFS Cellflex LCF12-50J
HUBER+SUHNER SUCOFEED 1/2"
Belden HL50000
Estos cables de 1/2" superflexibles son adecuados para aplicaciones de telecomunicaciones y RF de alta potencia, como el conector DIN 7/16

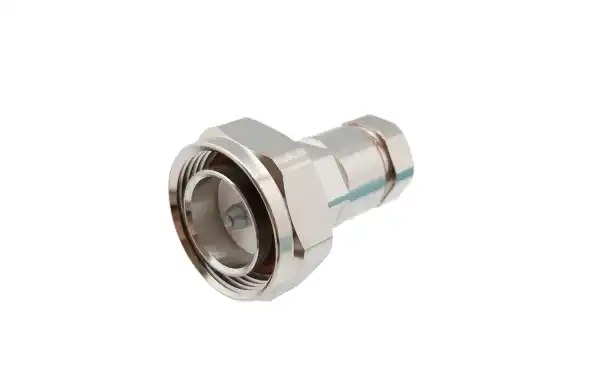

DIN 7/16 Macho

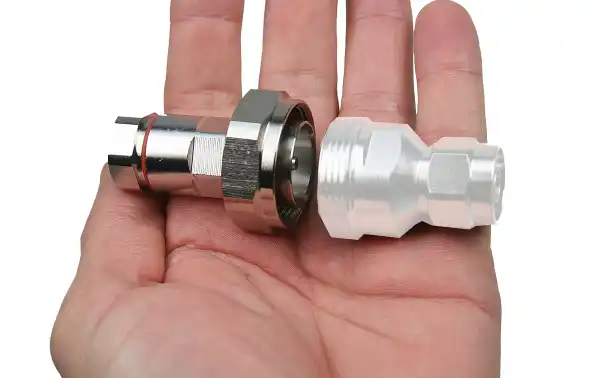

En el conector DIN 7/16 Macho Clamp , el extremo de rosca grande está diseñado para conectarse a equipos o antenas de telecomunicaciones que tengan una entrada hembra DIN 7/16 . Esta conexión es robusta y está pensada para aplicaciones de alta potencia, ofreciendo una excelente resistencia a la intemperie y a las vibraciones.

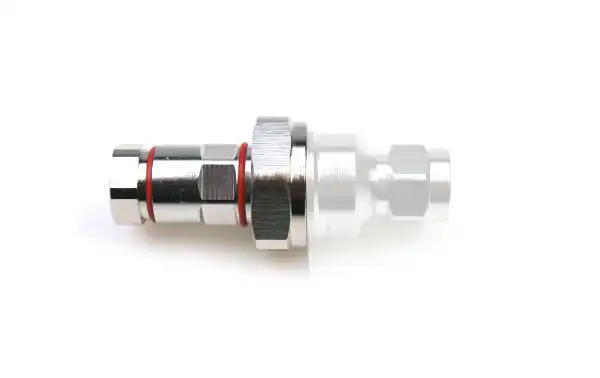

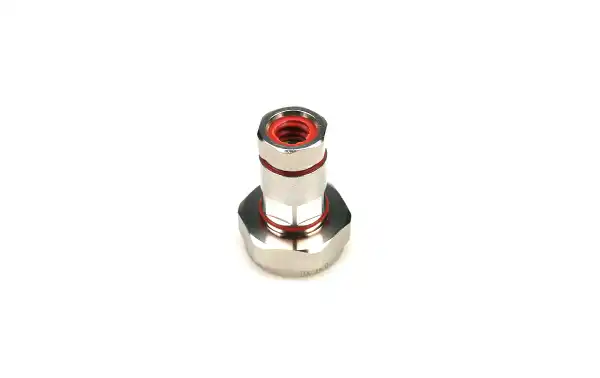

• Lado de Clamp (sin rosca): Se conecta al cable superflexible de 1/2".
• Lado con rosca DIN 7/16: Se conecta a la entrada hembra en el equipo o antena.

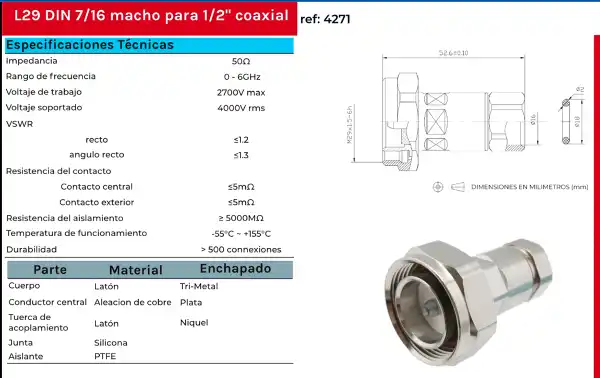

Características

• Tipo de conector: L29 DIN 7/16 macho.
• Compatibilidad: Para cable coaxial de 1/2".
• Frecuencia máxima: Hasta 6 GHz.

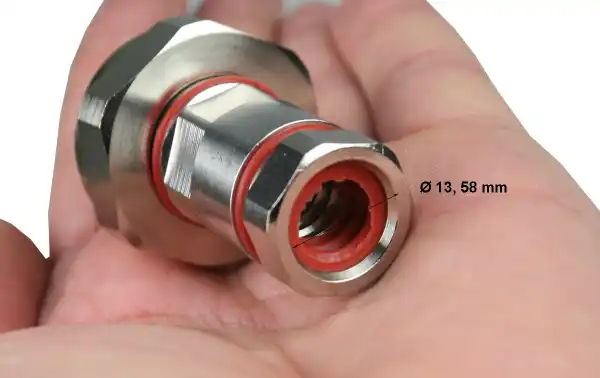

• Diametro para cables aproximado de 13,8 a 15 mm
• Pérdida de retorno: =30 dB (valor mínimo).
• Impedancia: 50 ohmios.
• Resistencia de contacto del conductor interno: = 0.4 mO.
• Resistencia de contacto del conductor externo: = 1.0 mO.
• Resistencia de aislamiento: = 5000 MO.
• Máximo voltaje de trabajo: 2700 V RMS.
• Material del conductor interno: Latón con acabado de plata.
• Material del conductor externo: Aleación de zinc con acabado niquelado.
• Encapsulado: Aislamiento en PTFE.

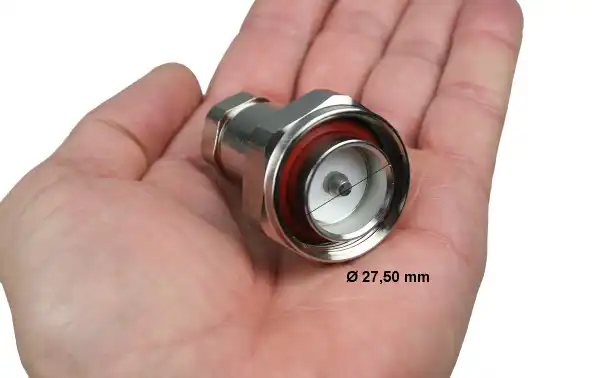

• Diámetro externo: Aproximadamente 29 mm.
• Longitud total: Aproximadamente 52 mm.
• Rango de temperatura: -55 °C a +155 °C.
• Estándar de prueba: IEC 61169-4.
• Tipo de conector: Rosca L29 DIN 7/16.
• Resistencia a la vibración: Hasta 3 Grms (según IEC 61169-4).
• Estabilidad frente a variaciones de temperatura: Bajo cambio en frecuencia.
• Durabilidad mecánica: Más de 500 ciclos de acoplamiento.
• Hermeticidad: IP68 para protección contra polvo y agua.
• Blindaje: Alta capacidad de blindaje para evitar interferencias.
• Peso aproximado: Alrededor de 100 gramos.
• Tamaño aproximado: Diámetro de 29 mm.
• Conformidad: Cumple con estándares internacionales de conectividad.
• Aplicaciones típicas: Comunicaciones móviles y estaciones base.
• Marca: Mirmidon
