AIRCOM PREMIUM SSB Cable coaxial diametro 10,2 mm Frecuencia 0 a12 Ghz

AIRCOM PREMIUM

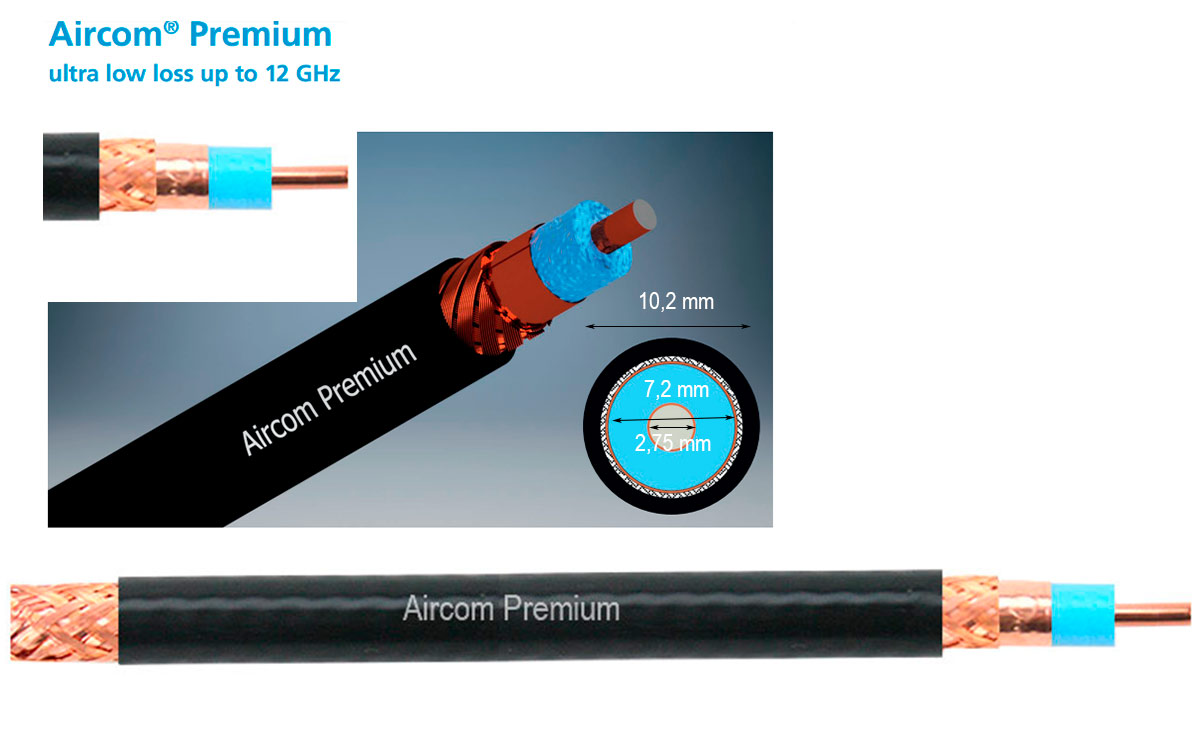

Aircom Premium es un cable coaxial con pérdida ultrabaja su frecuencia límite superior de 12 GHz. Se caracteriza por un peso muy bajo y una atenuación muy baja. El conductor interno de aluminio moldeado de alta precisión está rodeado por una lámina de cobre. El efecto lamina asegura una línea RF de alto rendimiento. La formabilidad precisa del núcleo de aluminio es responsable de casi ningún defecto en todo el rango de frecuencia. Además, el nuevo cable de la familia Aircom es el más adecuado para los métodos de modulación digital, ya que tiene una intermodulación muy baja.
La atenuacion extremadamente baja de Aircom Premium se logra mediante un dieléctrico de PE de baja pérdida. El material también es resistente a la humedad. Para lograr un buen apantallamiento con bajas pérdidas, el conductor exterior del Aircom Premium está compuesto por dos capas de cobre: sobre una fina lámina de cobre superpuesta se aplica una trenza de apantallamiento con una cobertura del 75%. En interior esta recubierta de PE  color azul y por lo tanto, está protegida contra la formación de grietas con un radio de curvertura demasiado cerrado. La cubierta exterior de PVC negro del Aircom Premium está estabilizada contra los rayos UV. Aircom Premium es un cable coaxial para la mayoría de las aplicaciones en tecnología: es flexible, de baja atenuación y anti-radiación. Es un cable coaxial con excelentes propiedades mecánicas y eléctricas. Su baja pérdida lo hace muy adecuado para aplicaciones donde la exigencia sea máxima.

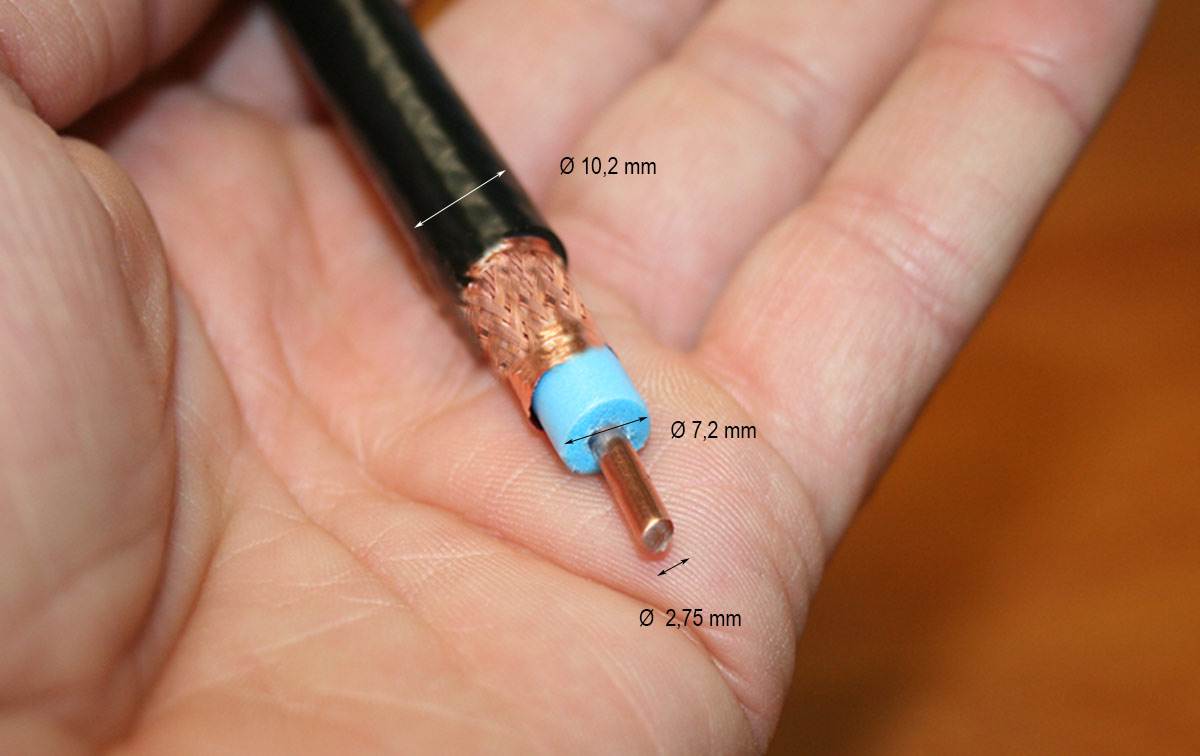

Diametros exterior 10,2 mm
Vivo: 2,75 mm

( EL PRECIO ES POR 1 METRO / VENTA POR METROS )

Ejemplo perdidas en dB cada 100 metros
Frecuencia 5 Mhz 1,03 dB
Frecuencia 144 Mhz 3.90 dB
Frecuencia 430 Mhz 7,22 dB
Frecuencia 1296 Mhz 13,38 dB

Características

• Frecuencias 0 a 12 Ghz
• El diámetro exterior del cable coaxial es de 10,2 mm.
• Aislamiento exterior de PVC negro estabilizado contra los rayos UV, de aproximadamente 1,1 mm de espesor
• Sobrecubierta de cobre trenzado, cobertura del 75 %
• Lámina de cobre, 100% de cobertura
• Aislamiento interior Polietileno (PE) espumado azul 7,2 mm
• Conductor central 1 x 2,75 mm híbrido, aluminio con superficie de cobre
• Factor de velocidad 0,85
• Capacitancia 78 pF / metro
• Radio de curvatura mínimo, curvatura simple 40 mm, repetida 80 mm
• Peso 9,9 kg / 100 m
• Rango de temperatura
• Transporte e instalación fija -55 ... 85°
• Uso flexible -40 a 85°
• Material de cubierta según DIN EN 50290-2-22 (VDE 0819), tipo compuesto TM 52 (HD 624.2)
• Ignífugo según IEC 60332-1-2
• Cumple con RoHS (Directiva 2011/65/EC)
• Atenuacion en Db 100 metros
• 5 MHz 1,03
• 10 MHz 1,05
• 50 MHz 2,09
• 100 MHz 3,42
• 144 MHz 3,90
• 200 MHz 4,51
• 300 MHz 5,70
• 432 MHz 7,22
• 500 MHz 8,08
• 800 MHz 10,55
• 1000 MHz 11,88
• 1296 MHz 13,3
• 1500 MHz 14,28
• 1800 MHz 16,16
• 2000 MHz 17,29
• 2400 MHz 19,00
• 3000 MHz 21,85
• 4000 MHz 25,65
• 5000 MHz 29,45
• 6000 MHz 33,25
• 8000 MHz 42,75
• 10000 MHz 57,00
• 12000 MHz 71,25
