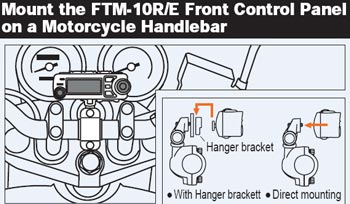

Paso 1. Quitar el frontal de la emisora
Para quitar el frontal de la emisora deberemos quitar los tornillos estrella segun indica el manual |
|
|
|
Paso 2. Sacar el adaptador del frontal
Una vez extraido el frontal, debemos sacar el adaptador que incluye quitando el tornillo estrella que se encuentra en el centro del mismo. |
|
|
|

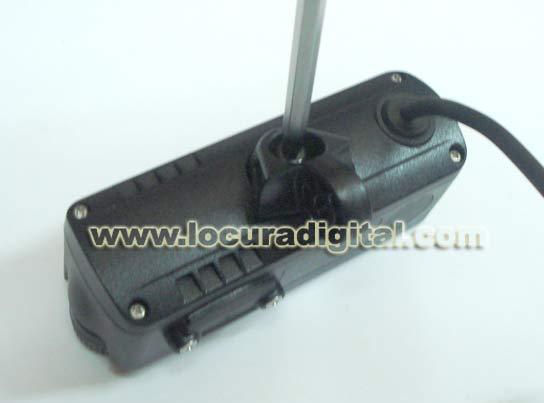

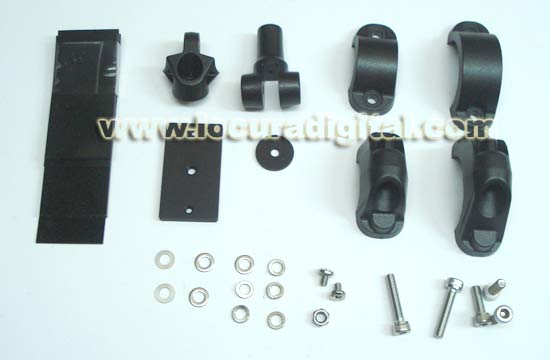

Paso 3. Montaje del soporte
En primera instanciia deberemos colocar la pieza que regulara la inclinación del frontal colocandola donde estaba anteriormente el tornillo. La pieza queda perfectamente unida gracias a unos pequeños pliegues en forma de sierra que hace que encaje perfectamente. |
|
|
|

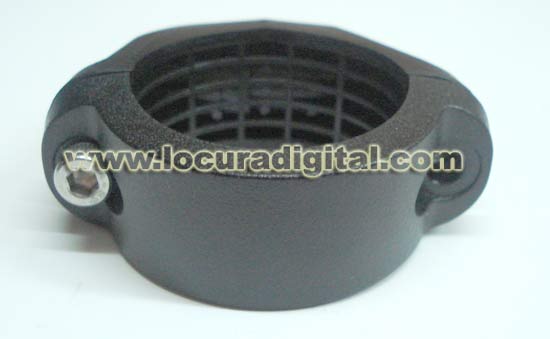

Paso 4. Montaje de la base
Deberemos juntar las dos piezas que iran en el manillar con los tornillos allen y las arandelas correspondientes. |
|
|
|

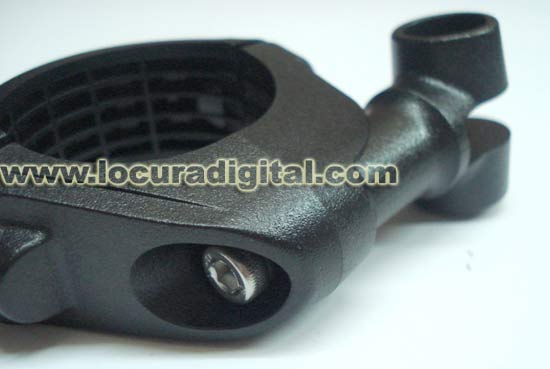

Paso 4. Preparando la unión
Deberemos atornillar la base con la pieza que a posterior ira unida al soporte colocado en el paso 3. Esta unión se realiza con otro tornillo allen |
|
|
|

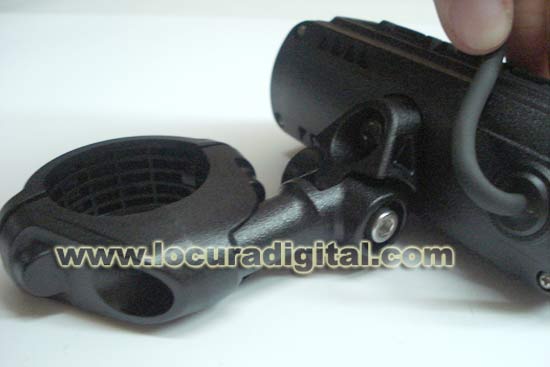

Paso 5. Union de la base al soporte
En este paso juntaremos la base con el soporte logrando tener el montaje final, la unión debemos realizarla con el tornillo y arandelas correspondientes. |
|
|
|

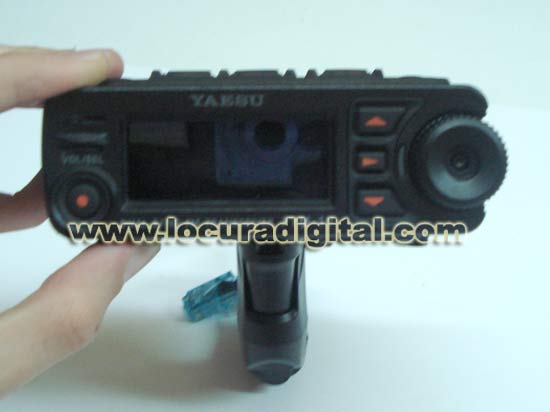

Vista frontal del soporte
|
|
|
|
Vista lateral del soporte
|
