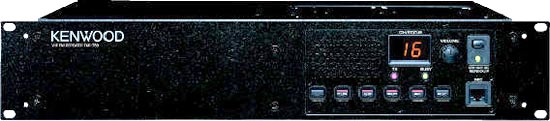

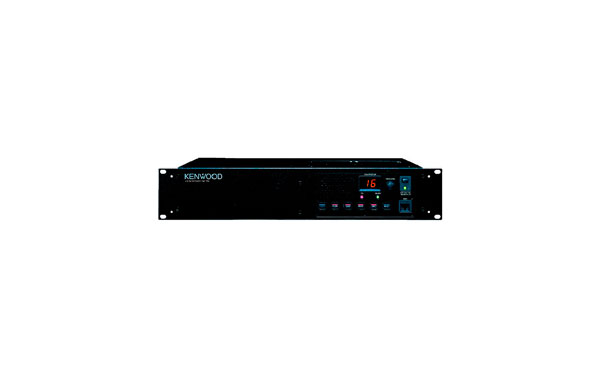

O TKR-750E REPETIDOR KENWOOD VHF 136 - 150 / 146- 174 FONTE DE ALIMENTACION KPS RPT DUPLEXOR
O TKR-750 pode ser um %ou201Crepetidor comunitário%ou201D graças a seu controlador de até 16 grupos QT/DQT simultâneos, com funções programables tais como acesso por 5-Tons, IDE do Transmissor em CW, limitadores de transmissão contínua. Níveis de potência preprogramados TKR-750: 25W ou 50W; TKR-850: 25W a 40W; TKR-851: 5W ou 25W é ideal para o lugar onde se usa, em aplicações de configuración primaria e reserva
|
|
| | |
|
UTILIZAÇÃO CONVENCIONAL Ou AVANÇADA | |
O TKR-750/850 pode ser utilizado como repetidor convencional ou como transceptor de um sistema de recursos compartilhados (trunking, etc). O controlador convencional interno pode ser evitado e a unidade controladora externa acederá facilmente ao manejo do repetidor para sistemas avançados de comunicação..
| |
ESTACIÓN BASEIE MODO SÍMPLEX Ou DÚPLEX | |
O TKR-750/850 pode ser configurado para funcionar em modo de estação baseie símplex ou dúplex, dispõe de até 16 canais e scan prioritario. Prevê o conmutador de antena em estado sólido para operar em modo simples com antena única (requer modificações internas, ver o manual de serviço). Os conectores accesorios proporcionam a interfaz de c ontrol remoto do tom ou de CC. Também são programables as seis teclas de função PF, os indicadores LED, o botão do volume, o altavoz local, os tons de controle / aviso / alerta / posta em marcha e seus níveis para facilitar qualquer instalação local, numa sala de equipas oen um lugar remoto.
|
|
TELEFONEMA SELECTIVO DE 5- TONS, ABRIR / FECHAR REPETIDOR | |
O codificador / descodificador de 5- Tons incorporado (até 3- frame) é compatible com uma ampla gama de protocolos Europeus -EEA, EIA, CCIR, ZVEI, ZVEI-2, bem como também o formato de tom Kenwood - ao mesmo tempo que permite detalhados ajustes dos parámetros. Há também uma função descodificadora de 5- Tons para abrir ou fechar o repetidor; esta pode ser utilizada conjuntamente com o QT/DQT. | |
CONTROLE REMOTO INALÁMBRICO POR 5-TONS/DTMF | |
Todas as funções das Teclas PF do painel frontal e as funções primeiramente AUX podem ser activadas e desactivadas por controle remoto através do ar via códigos de 5-Tons ou DTMF e suas acções confirmadas por um tom de reconhecimento ou um código de 5-Ton vos/DTMF personalizable. Também as Saídas AUX podem ser activadas ou desactivadas ao codificar um código especifico de 5-Tons/DTMF com a finalidade de poder monitorizar estados ou alarmes (exemplos: COR, estado do ventilador, alimentação CC baixa, baixada de potência RF, falha do PLL, detección TOR e TX). As entradas e saídas não atribuídas a uma função programable podem ser associadas a códigos específicos de 5-Tons/DTMF para o controle de dispositivos externos (exemplos: Falha do ar acondicionado, porta / portal aberto). | |
DISPLAY & INDICADORES LED | |
O display frontal de 2 carcteres/7 segmentos melhorou sua visibilidade e permite atribuir 2 caracteres alfanuméricos à indicação de canal e indicação de Scan em função de estação baseie, indicação falho PLL e modo programación PC, tanto em modo baseie ou repetidor. Os LED bicolor frontais proporcionam indicação de transmissão, recepção, alimentação CC principal / reserva. | |
FACILIDADES EM ALIMENTAÇÃO DE RESERVA. | |
Um tom de aviso de alimentação de reserva é transmitido durante 5 segundos após que o fornecimento CC comute da alimentação %ou201Cprincipal%ou201D a %ou201Creserva%ou201D. Opcionalmente um Tom de recordatorio pode ser acrescentado às transmissões enquanto está-se em alimentação de reserva. Estes avisos podem ser activados ao comutar de alimentação principal a reserva ou por vigilância do nível de voltaje disponível na entrada de alimentação de reserva, nível de tensão programable. | |
SOFTWARE WINDOWS® DE PROGRAMACIÓN E AJUSTE | |
A programación e ajuste desde PC compatible com Windows® proporciona uma via fácil de personalización e calibración utilizando o software KPG-91D e o cabo de programación KPG-46. Os parámetros* de calibración mais comuns são ajustados sem necessidade de abrir a unidade ou utilização de ferramentas.
*Requerem sintonización manual: o resonador helicoidal do receptor, a forma de onda do MCF e a bobina detectora de Quadratura. Windows® é uma marca registada de Microsoft Corporation, Ou..A .. |
|
|
|
FACILIDADES DO REPETIDOR |
|
Modo full-dúplex | |
Modo repetidor comunitário até 16 Tons QT/DQT | |
Interfaz do controlador externo | |
Compatibilidade com controladores convencionales ou de recursos compartilhados | |
Tom de cortesía. | |
Repetidor activado/desactivado | |
Até 8 IDE do transmissor em CW | |
Temporizador de bicha de repetição. | |
Temporizador de tempo máximo de transmissão.. |
| |
CARACTERÍSTICAS DA ESTAÇÃO BASEIE |
|
16 Canais | |
Funcionamento símplex ou full-dúplex | |
Conmutador para antena única modo simplex | |
Scan prioritario | |
Entradas com controle remoto | |
Indicador LED de canal & scan de 7 segmentos e 2 caracteres | |
Indicação de 2 caracteres alfanuméricos por Canal | |
Indicadores LED de alimentação / transmissão / recepção | |
6 Teclas PF alumiadas | |
Tecla PF modo local / Remoto | |
Teclas PF subida / baixada de canal | |
Botão de controle de volume. | |
Conector de microfone frontal | |
Altavoz frontal | |
Porto opcional para unidade encriptación de voz |
| |
GENERAL |
|
Potência configurable 25-50W (TKR-850: 25-40W; TKR-851: 5-25W) | |
Transmissão contínua (100% @ 25W) | |
Desenho de montagem em rack 19%ou201D | |
Espaciado de canal largo/estreito | |
Conector de alimentação CC principal (fornecimento de alimentador CA a CC opcional) | |
Conector de alimentação CC reserva com mudança automática | |
Tons de aviso e funcionamento de alimentação reserva | |
Saída de altavoz externa posterior (4 W audio) | |
Conector acesso externo posterior (25 Pin) | |
Conector de ensaios - Altavoz - AUX posterior (15 pin) | |
Ventilador de referigeração incorporado (controlado pela temperatura ou alimentação) | |
Funções primeiramente / saída AUX programables | |
Selecção de canal remoto BCD (3 linhas) | |
Entradas macro-função AUX | |
Entradas AUX selecionables por nível ou flanco | |
Controle das funções remota inalámbrico por tons DTMF/5 | |
Pré-énfasis seleccionable na entrada TA AUX | |
Entrada PTT externo activa na posta em marcha | |
Processado DSP dos QT/DQT | |
Audio comprimido expandido por DSP (sozinho modo baseie) | |
Eliminação do ruído de bicha por silenciamiento de QT/DQT | |
Tons de alerta para controle, aviso, alerta & conexão | |
Número de série electrónico (ESN) | |
Mensagem incorporada com protecção por contraseña. | |
Osciladores de alta estabilidade (TCXO) | |
Programación & ajuste por PC compatible Windows® 98/2000/Me/XP | |
Memória flash |
|
| |
|
