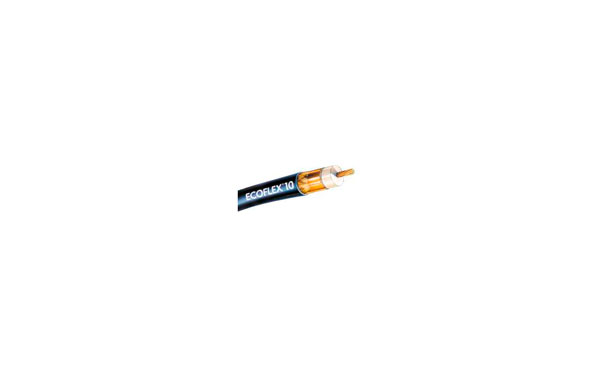

CABLE ECOFLEX 10 MUY BAJA PERDIDA PARA ANTENAS RADIOCOMUNICACION. ----

ecoflex 10 62215
Producto disponible.
  • ECOFLEX10
  • REF. ECOFLEX 10. DE 50 OHMIOS PARA ANTENAS RADIOCOMUNICACION MUY BAJA PERDIDA. Cumple con la normativa...

    Más info

  • 3,49€
  • IVA no incluido


REF. ECOFLEX 10. DE 50 OHMIOS  PARA ANTENAS DE  RADIOCOMUNICACION  CABLE DE MUY BAJA PERDIDA. --- VENTA POR METROS -----

Cumple con la normativa MIL
Es un cable flexible de 10,3 mm para uso en la gama de frecuencias de hasta 6 GHz. Gracias a un nuevo proceso de producción, en combinación con el uso de una alta calidad PE-LLC dieléctrica, ECOFLEX 10 establece un nuevo estándar en la clase de baja pérdida flexible cables coaxiales. Conectores están disponibles en cualquiera de los dos N, BNC, TNC, TNC-RP y UHF.





- DIAMETRO: 10,30 mm.
- Impedance: 50 ohms.
- Atenuación: 100 mts. 14,2 dB a 1 GHz.
- Frecuencia Máxima: 6 Ghz.




Technical Data (short form)
Impedance50 Ohm
Capacity 78 pF/m
Velocity factor0,85
Screening efficiency@ 1 GHz>90 dB
Center conductorstranded copper, 7x1,0 mm
Dielectric PE, low-loss Compound
Diameter over sheath10,2 mm
min. bending radius40 mm
Weight (100m)13,1 kg

Max. power handling (W @ 40°C)
10 MHz3960
100 MHz 1210
1000 MHz350

Typ. attenuation (dB @ 20°C)

Frequency
100 m
100 ft
100 MHz
4,0
1,22
500 MHz
9,6
2,93
1000 MHz
14,2
4,33
2000 MHz
21,2
6,46
2400 MHz
23,6
7,2
3000 MHz
27,0
8,23
4000 MHz
32,2
9,82
5000 MHz
37,0
11,28
6000 MHz
41,5
12,65

For your reference

ECOFLEX 10
RG 213/U
RG 58/U
Capacity pF/m
78
101
102
Velocity factor
0,85
0,66
0,66
att. dB/100 m
10 MHz
1,2
2,0
5,0
100 MHz
4,0
7,0
17,0
500 MHz
9,6
17,0
39,0
1000 MHz
14,2
22,5
54,6
3000 MHz
27,0
58,5
118,0
