MV-7320 Power Link extensor de sinal de comandos por coaxial
Com o extensor de comandos a distância POWER-LINK poderá controlar desde qualquer televisor, as equipas a infrarrojos conectados a outro televisor Receptor satélite analógico ou digital,Videograbador,CATV,HIFI,etc

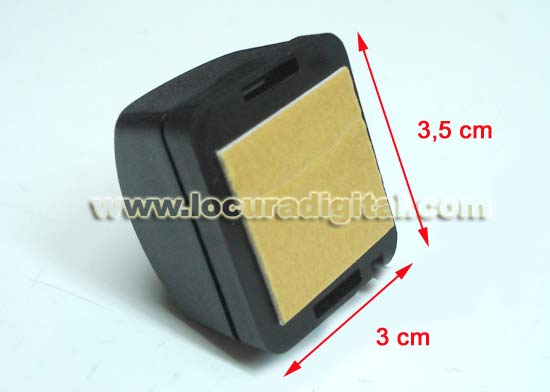

Para a correcta fijación do led reemisor sobre as equipas a controlar (fig.1A), é conveniente interconectar reemisor e receptor segundo fig1-0, dispondo o captador "B" numa caixa em frente aos comandos a distância. Dantes de conectar as fontes POWER-LINK a 220V, assegure-se que desde dentro da caixa os comandos não controlam as equipas "E". Pode agora acoplar as fontes e optimizar a posição do reemisor A sobre a superfície das equipas "E" (actuando sobre os comandos a distância). Tenha presente que elled de infrarrojos emite e recebe pela parte oposta à entrada de cabo (ver fig1-C).

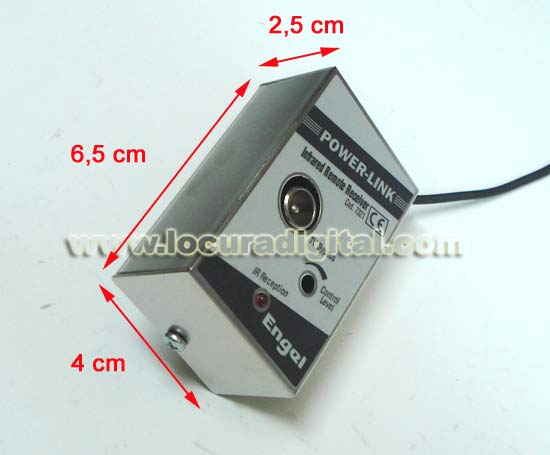

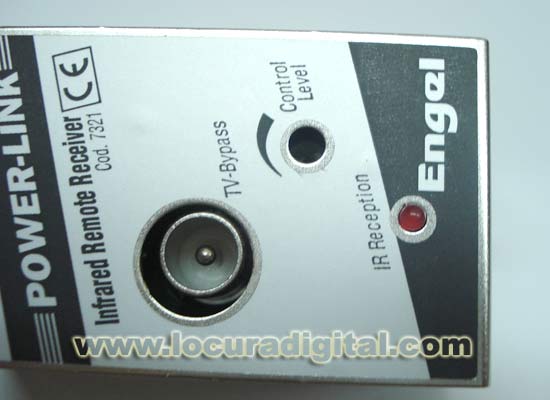

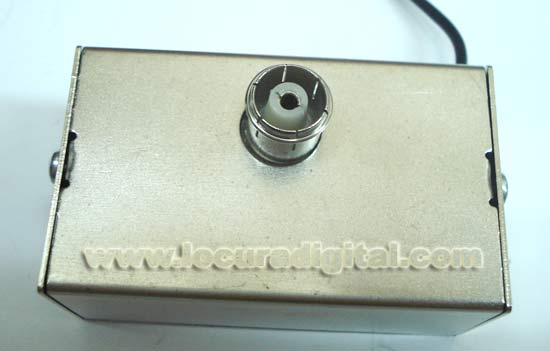

Realize agora a montagem da fig 2 situando o REEMISOR na tomada TV junto às equipas a controlar (Room1) e o RECEPTOR na tomada TV do televisor longínquo (Room2). É muito importante que o captador B não receba directamente as emissões delled reemisor A e que depois de conectar à rede as equipas POWER-L1NK, os comandos a distância continuen operativos como dantes (vease fig2-C). Optimize agora a situação do captador B (fig2) para uma correcta actuação dos comandos "Ou" sobre as equipas a controlar "E". Nota: É conveniente começar dita operação com o nível do RECEPTOR a máximo (fig 2-G), minimizando-o dês pois a um nível operativo sem saturaciones e interferencias.
Para receber o sinal das equipas em todos os televisores, deverá conectarlos à cabeceira da instalação como na fig2-E ou como nas figs. 3a, 3b ou 3c. Permitimos-nos recomendar-lhe a utilização do D1GI-SENDER I AV-SENDER (fig 3c) para realizar dita função.
Precauções:
- Tente que o captador e led reemisor de infrarrojos estejam correctamente orientados sem obstáculos intermedios(ver fig1-A e fig2-B)
- Ainda que pode pôr tantos receptores e reemisores como deseje, tente que as paredes ou objectos domésticos impeça os acoplamentos ópticos entre os cabezales de infrarojos. Evite por tanto que um mesmo comando a distância possa actuar simultaneamente com dois receptores IR (fig. 4a), que um reemisor IR possa interactuar com um receptor IR (figAb) ou que dois reemisores actuen ao mesmo tempo com uma mesma equipa IR (fig. 4c).
- Se em algum ponto da instalação tivesse algum amplificador interior de passagem, deverá dispor de um "caminho de volta" para os sinais de controle mediante dois dispositivos 7306 (fig.5).
-Em caso de interferencias provinentes da antena que produzam emissões indeseables ou baixa sensibilidade a máximo nível (fig2-G), é conveniente intercalar na entrada de antena um supresor de espureas 7307 ou 7306 (fig2-F). Este dispositivo eliminará tambien possíveis interacções com equipes externos situados na mesma instalação comunitária. Em caso de dúvida ou perSistencia de algum probiema consuite a seu distribuidor.
Inclui:

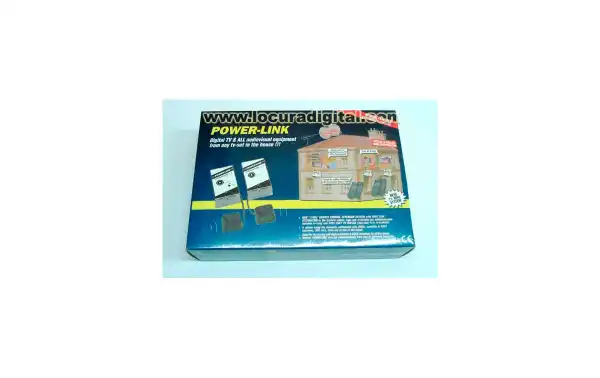

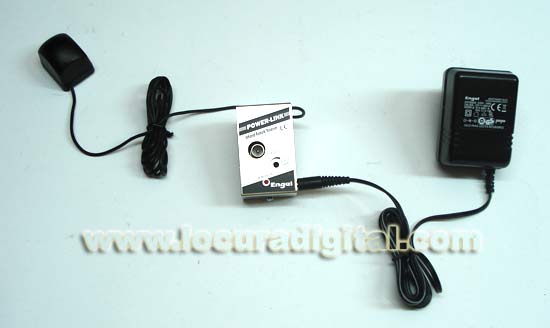

- 1 emissor - 1 receptor - 2 transformadores de parede - 1 manual instruções em espanhol, ingles, frances, italiano e portugues
|
