ZEUSBLACK KIT A. Emisora CB 27 Mhz. marca LAFAYETTE modelo ZEUS BLACK.

LAFAYETTE ZEUS BLACK KIT A. INCLUYE ANTENA SIRTEL S9 + SOPORTE PARA RETROVISORES KF 110 + CONECTOR PL 259 PARA EMISORA. 62839
  • LAFAYETTE ZEUS BLACK KIT A. INCLUYE ANTENA SIRTEL S9 + SOPORTE PARA RETROVISORES KF 110 + CONECTOR PL 259 PARA EMISORA. 62839
  •  62839
  •  62839
  •  62839
  •  62839
  •  62839
  •  62839
  •  62839
  •  62839
  •  62839
  •  62839
  •  62839
  •  62839
  •  62839
  •  62839
  •  62839
  •  62839
  •  62839
  •  62839
  •  62839
  •  62839
Producto disponible.
  • ZEUSBLACKKITA
  • LAFAYETTE ZEUS BLACK KIT A. INCLUYE ANTENA SIRTEL S9 + SOPORTE PARA RETROVISORES KF 110 + CONECTOR PL...

    Más info

  • 115,00€
  • IVA no incluido







Gracias por adquirir un producto LAFAYETTE.

Con el fin de sacar el máximo rendimiento de este producto, por favor lea atentamente las instrucciones de uso que seguidamente le detallamos.



ATENCION:

· No intente emitir si la antena no ha sido previamente conectada, esta acción podría dañar seriamente el equipo.

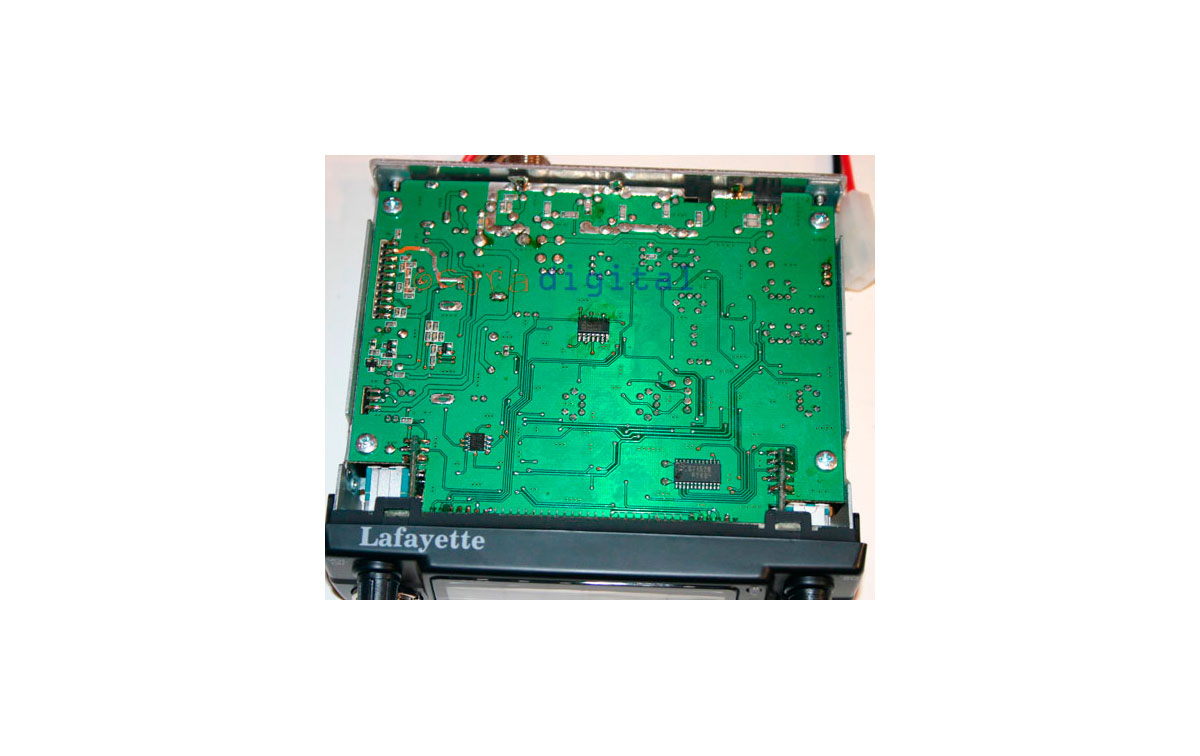

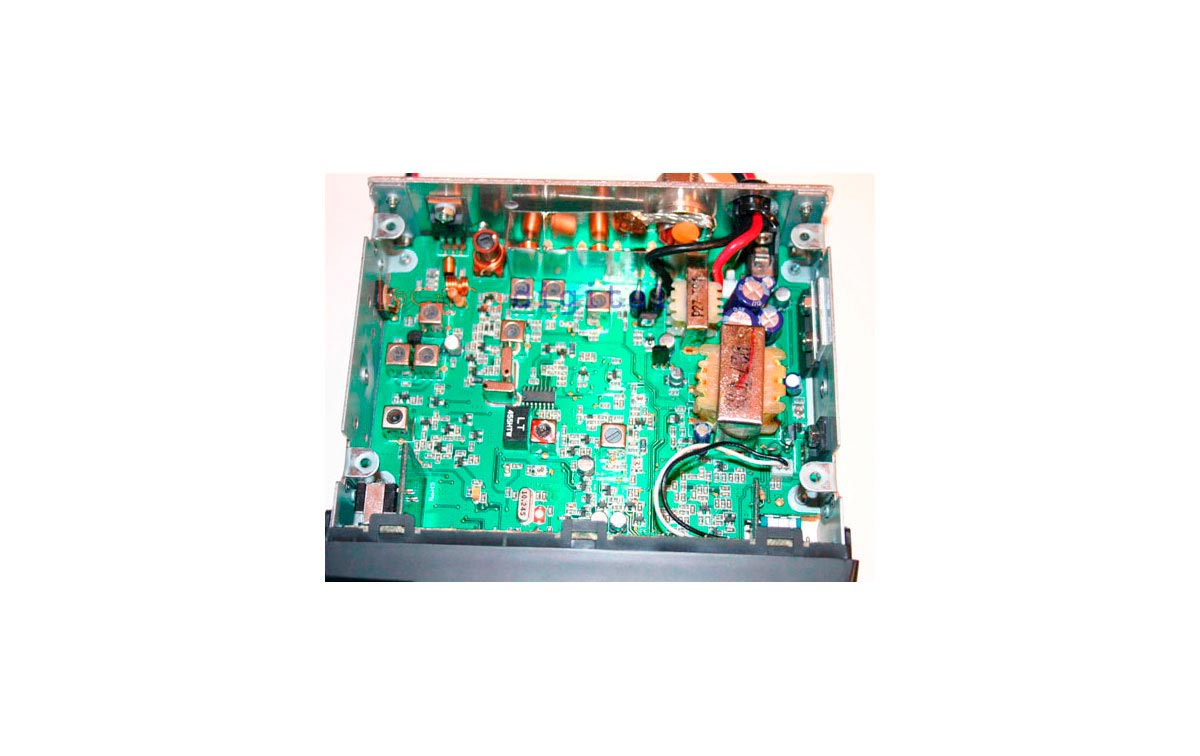

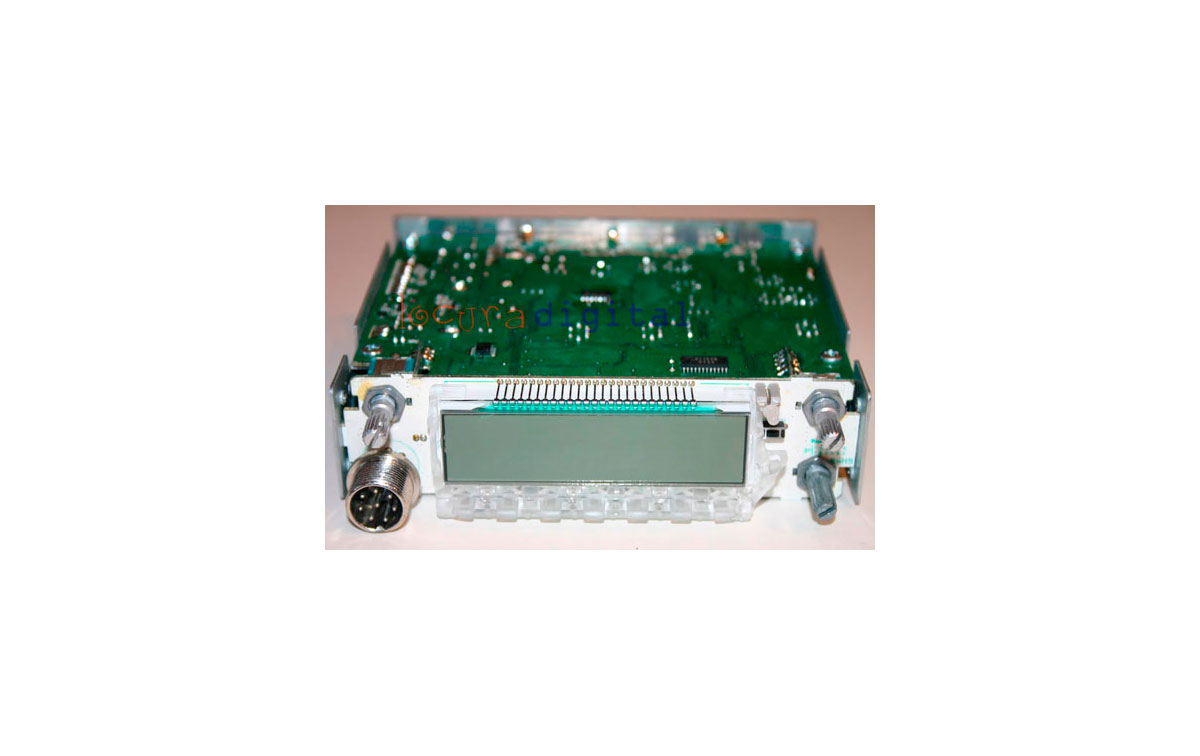

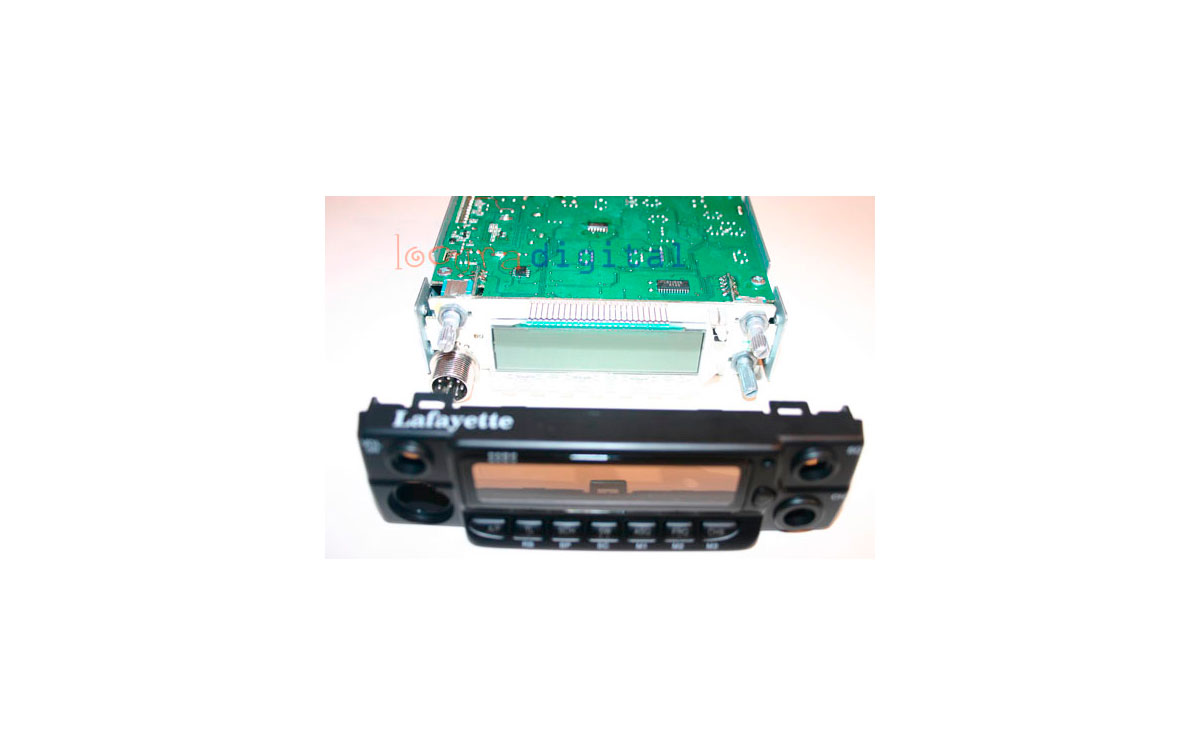

· Este equipo ha sido calibrado y testado en fábrica; no abrir ni manipular sus componentes internos.



CONEXIÓN DE LA ANTENA:

El cable de conexión de la antena debe terminar en un conector PL-259 para posibilitar la conexión al equipo. Use solo antenas ajustadas en la banda de 27 Mhz. Y cable RG-58/U con una impedancia típica de 50 Ohmios.



SOPORTE DE MICROFONO:

Instale el soporte de micrófono en una cómoda posición dentro del vehículo, compruebe que tanto el cable como el micrófono no perjudican o interfieren las operaciones de conducción.



INTERFERENCIAS CAUSADAS POR EL SISTEMA DE DISTRIBUCION DE SU VEHICULO:

Los vehículos modernos no suelen provocar problemas de interferencias debido a sus sistemas de distribución o arranque, por tanto la emisora no debería sufrir ninguna interferencia causada por el funcionamiento del motor.

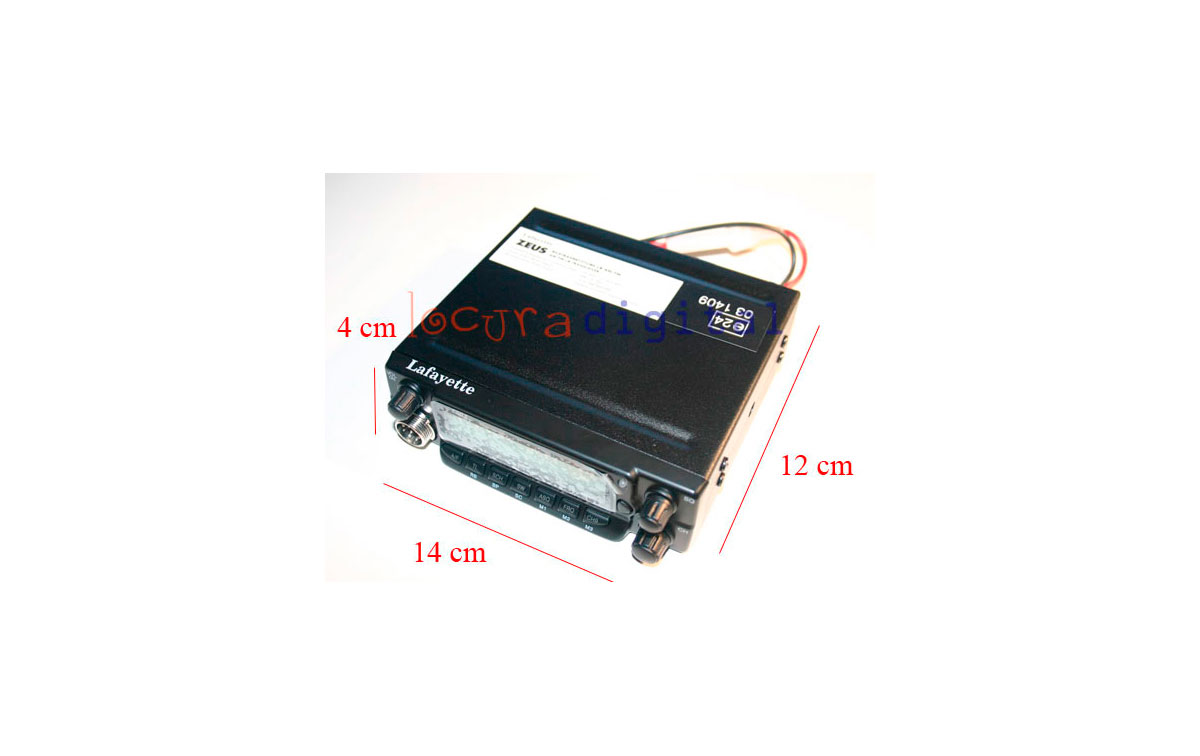

CARACTERISTICAS ESTANDAR INCLUIDAS:

Controles:

1 Selector de volumen y on/off

2 Control squelch

3 Selector de canales arriba/abajo

LCD display:

1 Canal / Frecuencia

2 TX / BP / DW / SC

3 Memoria de canales 1 %u2013 4

4 AM / FM / AQ

5 Medidor de nivel de 12 barras



Conector antena tipo S0-239 (PL hembra)

Micrófono dinámico de 8 pines

Retroiluminación de color Azul

Squelch para el ruido

Funciones:

1 Ruido blanco y circuito automático de limitación de ruido integrado

2 Potente micrófono dinámico pulsador para el control ASQ

3 Amplia pantalla LCD de fácil lectura

4 Botones de selección con doble función

5 Visualización del número de canal o de la frecuencia

6 Señal acústica de apagado/encendido

7 Vuelta instantánea al último canal utilizado

8 Sistema de control squelch manual y automático

9 Función escáner y 4 canales de memoria

10 Función de doble visión

11 Botón canal 9 de emergencia



Le informamos que el uso de este equipo está sujeto a la autorización según la resolución indicada en el artículo 334 de código P.T. (solo para Italia)

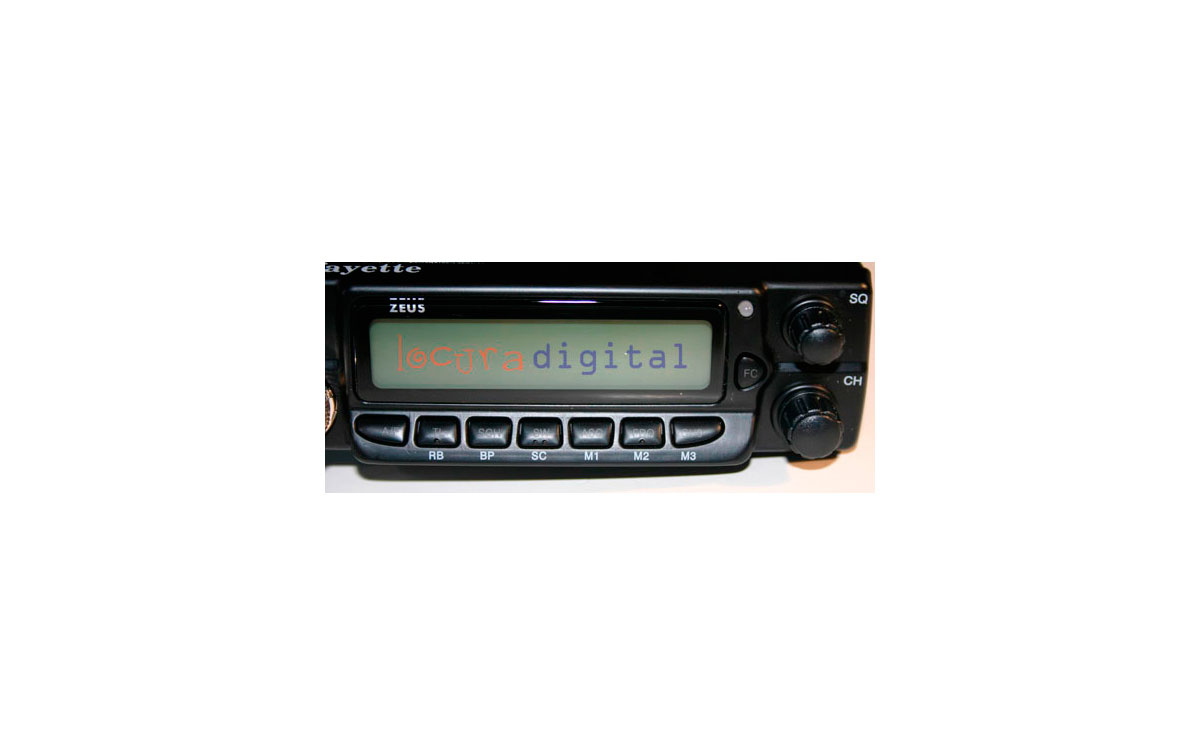

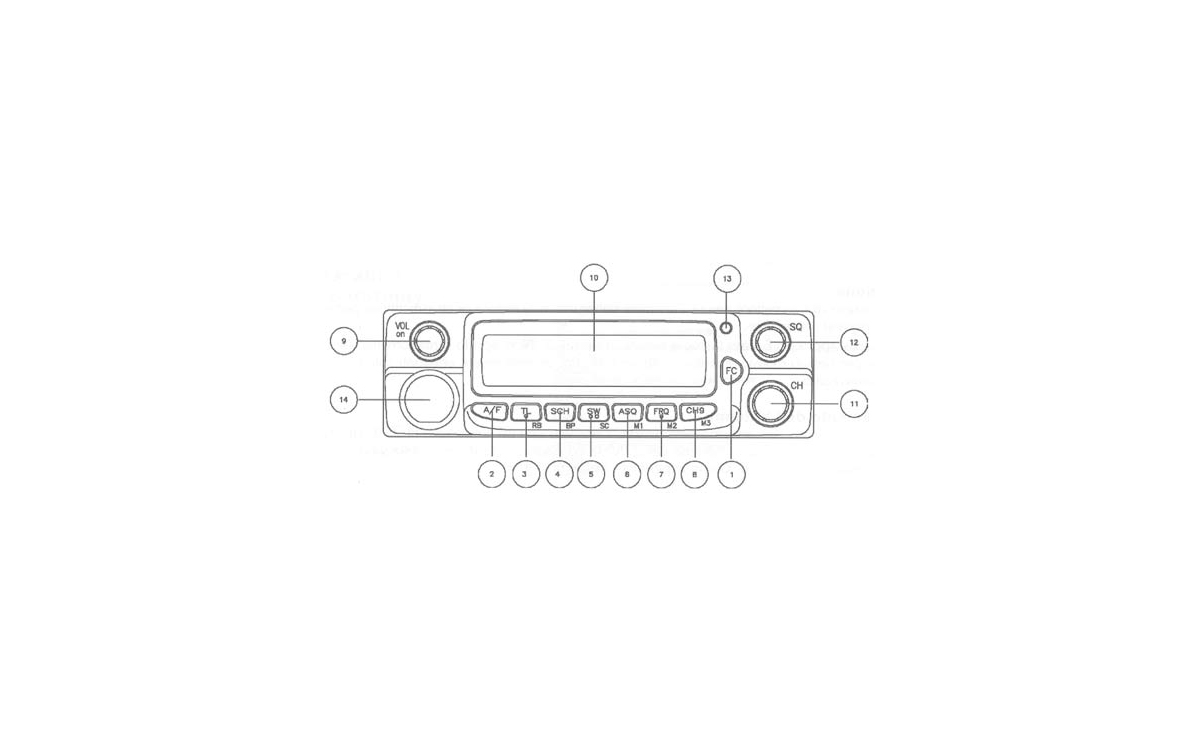

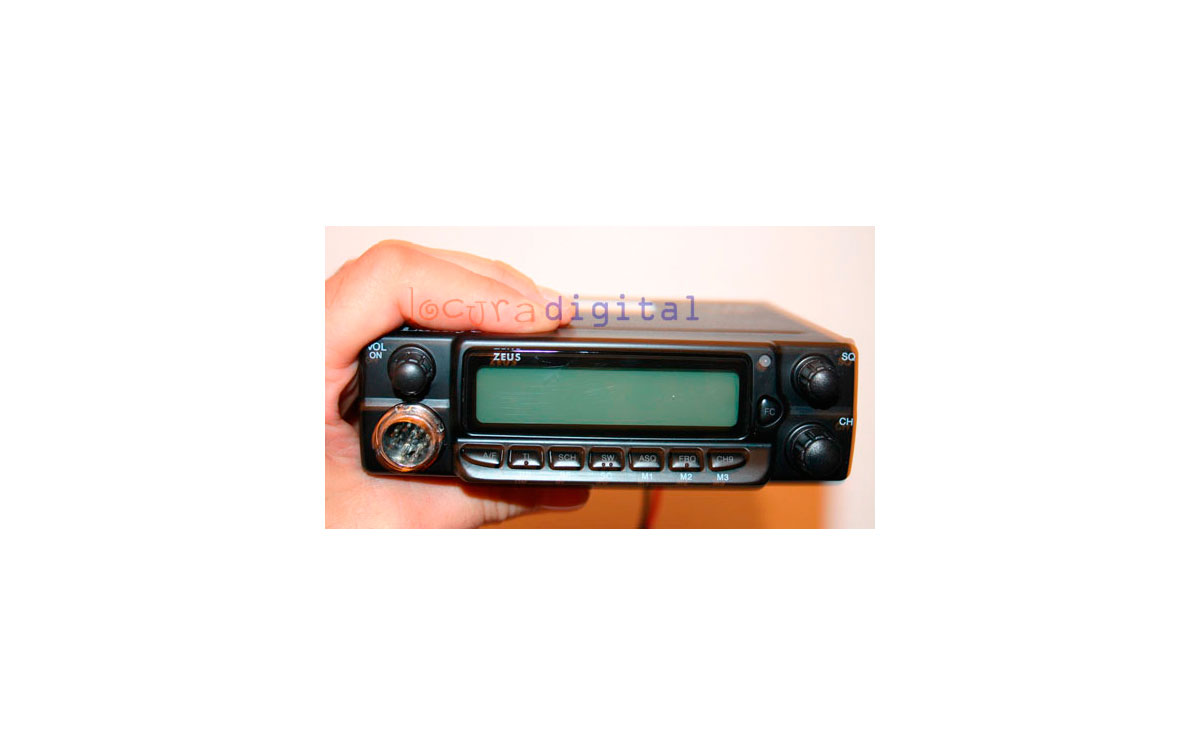

MANDOS DE CONTROL E INDICADORES:


1 Selector de funciones

2 Selector AM / FM y LCR

(rellamada del último canal)

3 TL (tono bajo) y roger beep

4 SCH (sub canal) y BP (tono beep)

5 SW (sub match) y SC (escáner)

6 ASQ (auto squelch) y canal de memoria 1

7 FRQ (frecuencia) y canal de memoria 2

8 CH9 (canal 9 emergencia) y canal de memoria 3

9 Botón on/off, encendido/apagado y control de volumen

10 Pantalla display LCD

11 Selector de canal

12 Control squelch

13 Led indicador RX (recepción) o TX (emisión)

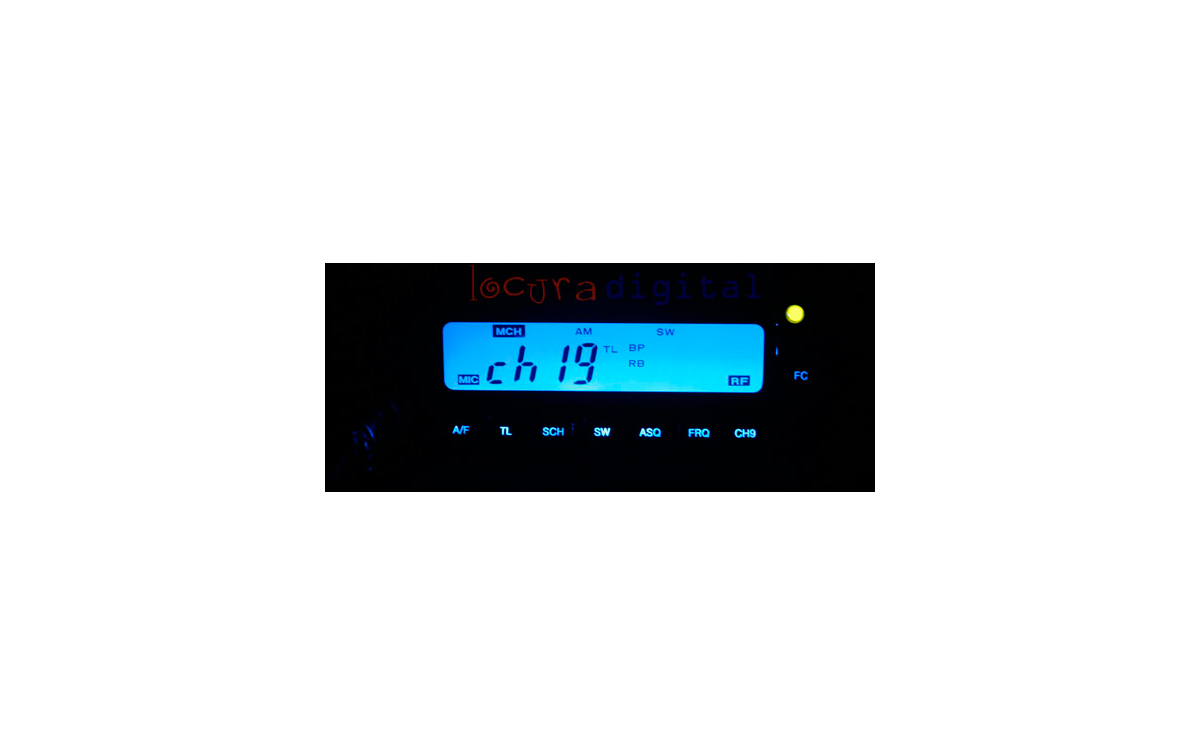

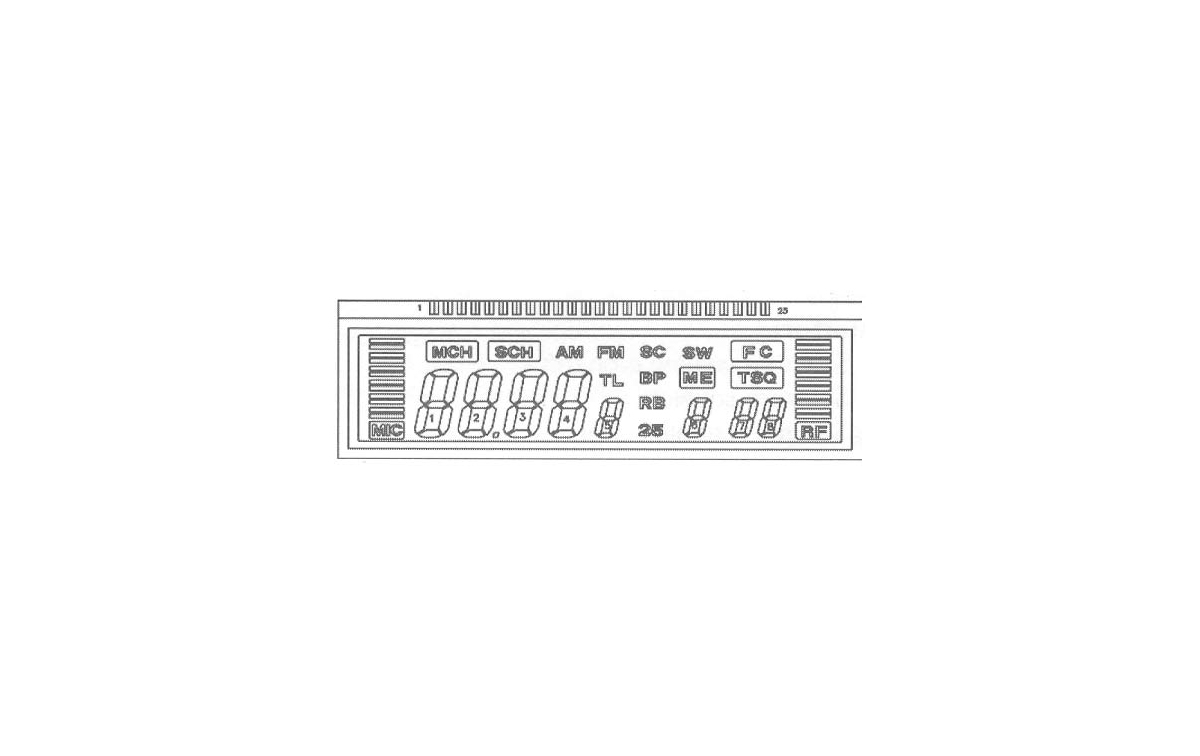

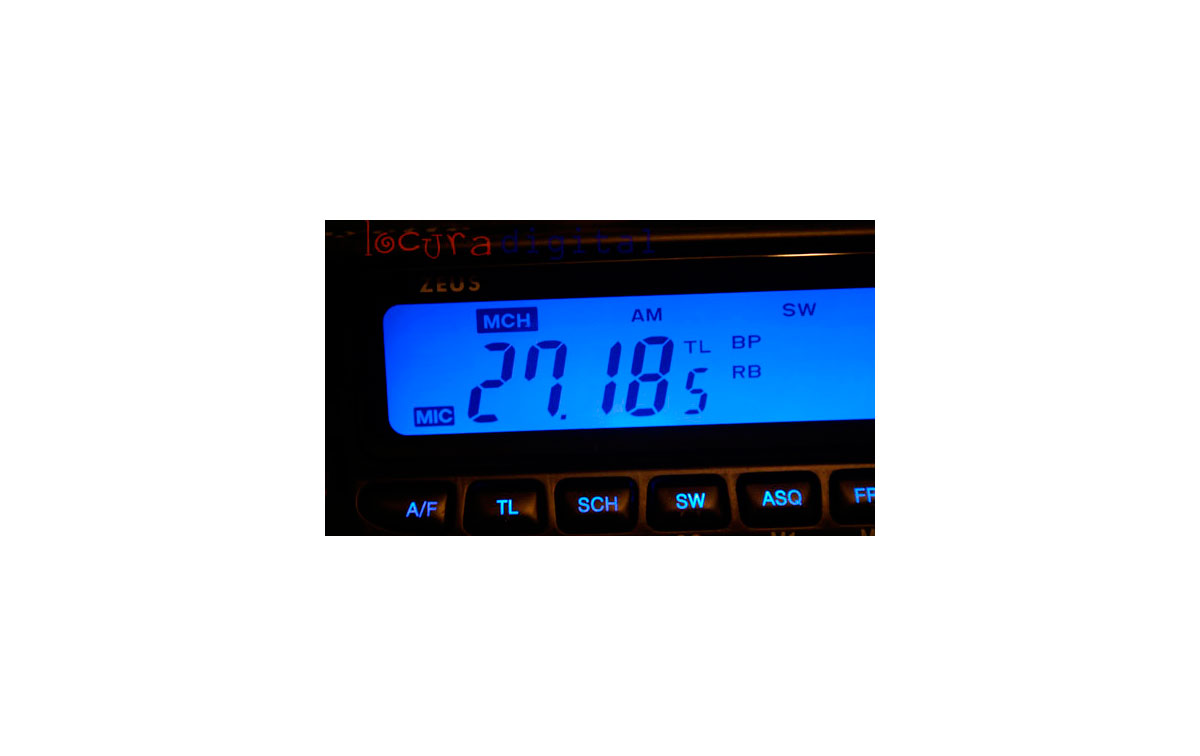

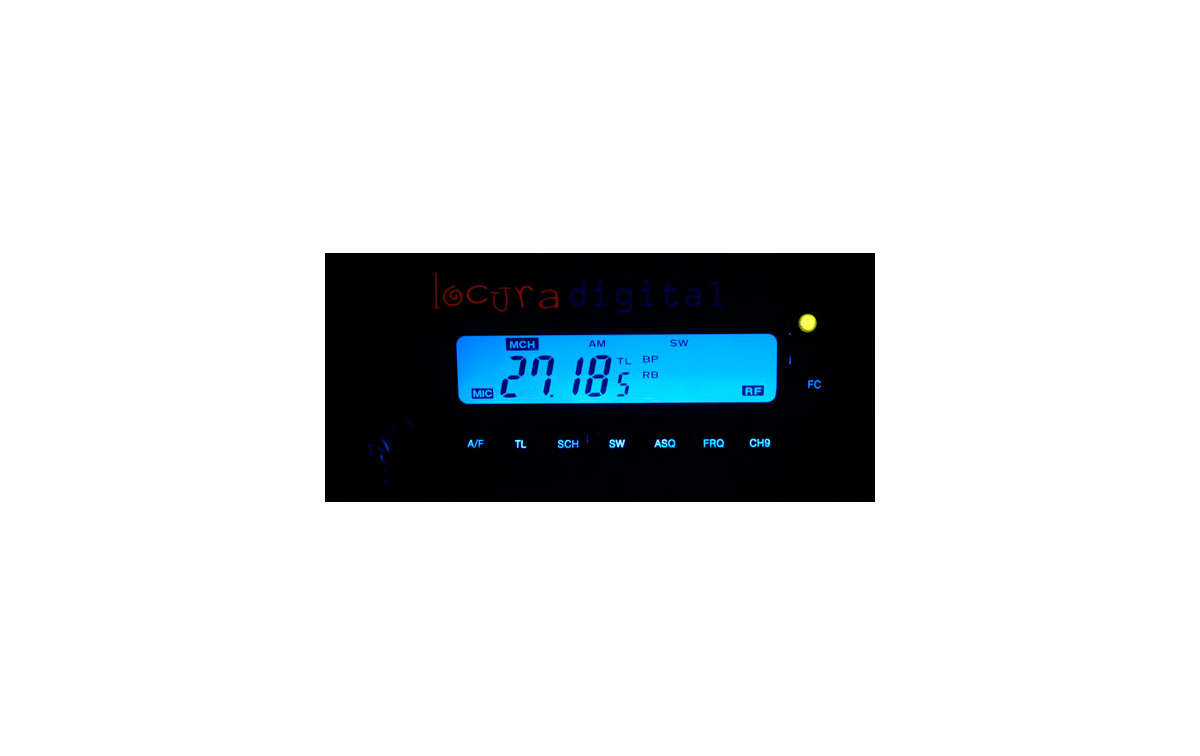

Información que puede visualizarse en Pantalla.

INSTRUCCIONES DE FUNCIONAMIENTO DE LA EMISORA ZEUS:

Después de haber instalado correctamente la emisora, conectada correctamente su antena de CB y realizada la conexión a la alimentación proceder según los siguientes 6 pasos para un correcto y satisfactorio uso del aparato.

Paso 1: Conectar el micrófono a la conexión situada en el frontal del aparato y verificar su correcta y segura conexión.

Paso 2: Verificar que la conexión de la antena al conector de la emisora esté correctamente realizada.

Paso 3: Verificar que el control de "Squelch" esté en señalando la posición horaria "9" en punto.

Paso 4: Encender el aparato y con el mismo control ajustar el nivel de volumen mas satisfactorio.

Paso 5: Seleccionar el canal deseado mediante el selector de canales: arriba/abajo.

Paso 6: Para transmitir, pulsar el botón "PTT" situado en el micrófono. Para recibir soltar el "PTT".

CONTROLES Y CONECTORES: FUNCIONES Y USOS:

1- Botón FC (función)

Cada botón permite activar dos funciones distintas

Pulsando el botón FC, aparece en la pantalla la indicación y podemos acceder a las funciones BP / RB / SC / M1 / M2 / M3

Si no se pulsa ningún botón después de apretar la tecla FC, automáticamente y después de 15 segundos se desactivará dicha función, o bien pulsando de nuevo el botón se desactivará también la función.

2- Selector AM / FM (botón LCR)

a. Función AM / FM:

Presionar este botón para seleccionar AM o FM. Al presionar este botón AM o FM aparecerá en la pantalla.

b. Función LCR:

Opera como LCR (rellamada del último canal), solo en modo FM.

3- Botón TL / RB (tono bajo / roger beep)

a- Función TONO BAJO (TL), apretando este botón, aparecerá TL en la pantalla y la emisora operará en esta función.

b- Función ROGER BEEP (RB), apretando el botón RB después de apretar el botón FC, aparecerá en la pantalla la indicación RB y tendremos activada (ON) la función ROGER BEEP que sonará al finalizar una transmisión. Para desactivar esta función, apretar de nuevo el botón FC y después RB, ya tendremos desactivada (OFF) esta función, desaparecerá entonces la indicación de la pantalla. (esta función solo puede ser utilizada en modo FM)



4- Botón SCH / BP (Sub canal / Tono beep)

1- Función SUB CANAL (SCH)

a- Llamada SCH: apretando este botón la indicación SCH aparecerá en la pantalla. Apretar de nuevo este botón para volver a seleccionar el canal principal (MCH). Es fácil seleccionar dos canales y útil para operar

*MCH es el canal actualmente en uso, apretar SCH para acceder al canal asociado. Si esta función es usada conjuntamente con la función SUB WATCH (SW), es muy conveniente para operar en dos canales

* Cuando estamos operando en modo CANAL SCH las otras funciones quedan deshabilitadas.

b- Memoria SCH: para memorizar un subcanal, mantener pulsado el botón SCH

mientras se encuentra en modo SCH, el canal parpadeará en la pantalla, ajustar entonces el canal deseado subiendo o bajando los canales con el control CH, una vez encontrado el canal deseado pulsar de nuevo SCH y será memorizado.

2- Función Beep (BP)

Pulsar el botón FC y después el botón BP, en la pantalla aparecerá la indicación BP y la función Beep estará habilitada (ON), con esto se generará una señal sonora (beep) al pulsar los botones.

Para deshabilitar este función, apretar el botón FC y pulsar el botón BP de nuevo y la función BP quedará deshabilitada (OFF).

5- SW / SC (SUB WATCH / SCAN)

1- Función Sub Watch (SW)

Esta función permite recibir dos canales al mismo tiempo con un solo aparato, utilizando un canal principal como canal activo y disponiendo de un segundo canal designado como sub-canal preparado para comunicarse con un grupo de personas afines o terceras personas.

Esta función busca constantemente la recepción en ambos canales, alternando canal principal y sub-canal.

Cuando la recepción finaliza, pasados 7 segundos se reinicia de nuevo la búsqueda de recepción.

Al pulsar el botón SW de nuevo, el modo de doble canal finaliza.

El método de operación se indica seguidamente:

a. MCH (canal principal) y SCH (sub-canal) se visualizan alternativamente

b. Si se recibe alguna señal la función de búsqueda SW se detiene para

escucharla

c. Cuando la recepción finaliza la función SW se reinicia 7 segundos después

d. Pulsando el botón PTT del micrófono durante la repetición irá

automáticamente al último canal recibido. Pulsando el botón PTT del

micrófono durante la búsqueda irá al canal principal.

e. Para abandonar esta función pulsar cualquiera de las teclas PTT, SW, CH9

o control de canales (CH).

2- Función de búsqueda automática escáner (SC)

Esta función busca automáticamente canales en los que se esté transmitiendo

Apretando el botón SC , el canal se traslada la mas alto de los canales e

inicia la búsqueda.

Cuando para en un canal donde se esté transmitiendo y acaba la transmisión,

pasados 7 segundos de la finalización reinicia la búsqueda de nuevo.

Para finalizar la búsqueda, pulsar las teclas PTT, FC, SW, A/F o control de

canales (CH).

6- Botón ASQ / M1 (Squelch automático / Memoria 1)

1- Función squelch automático

Esta función elimina el ruido que supera un determinado nivel y evita la molestia de usar el control manual de volumen de squelch SQ.

2- Función de memorias (M1 a M3)

* Funcionamiento de las memorias M1 a M3*

* Para guardar una memoria: seleccionar el canal que se desee memorizar

mediante el selector de canales, botón CH. Presionar el botón FC y mantener pulsados los botones M1, M2 o M3 según la posición en la que se desee guardar, una señal acústica indicará que el canal ha sido memorizado con éxito y abandonaremos la función FC.

* Para utilizar el canal en memoria: pulsar el botón FC y apretar M1, M2 o M3

según la memoria a la que se desee acceder y se visualizará en la pantalla el canal.

7- Botón FRQ / M2 (Frecuencia / Memoria 2)

Función Frecuencia (FRQ)

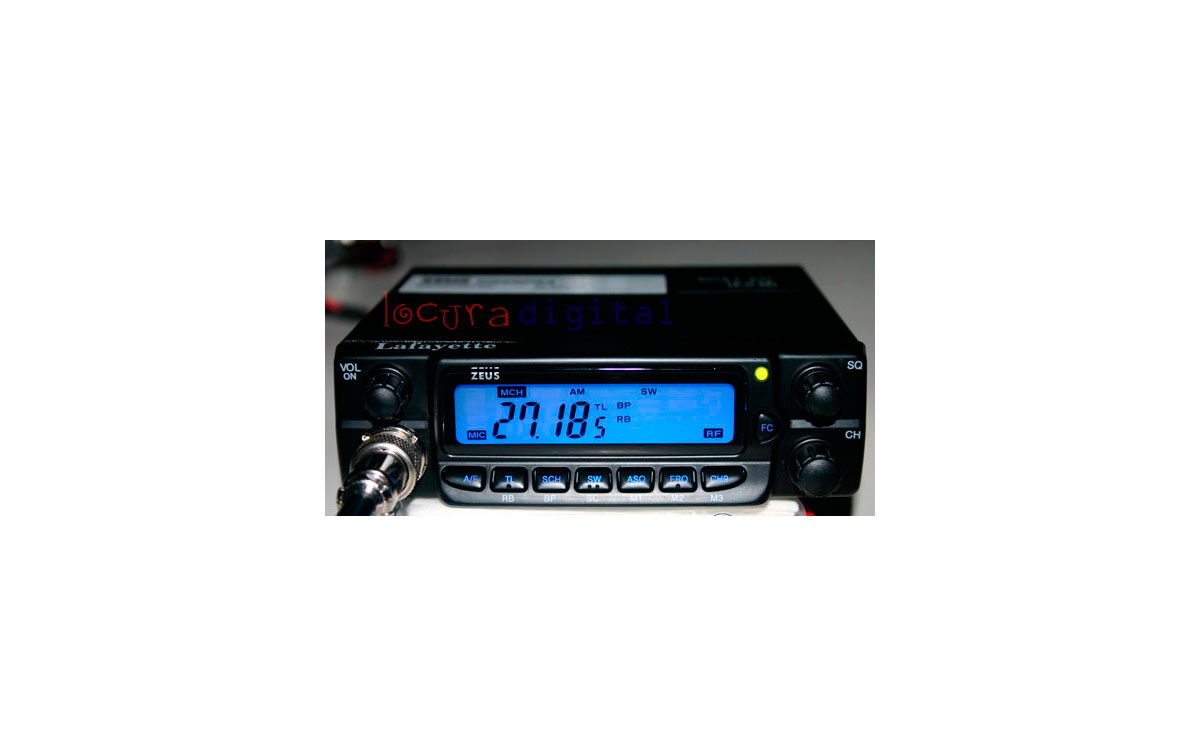

Este función visualiza la numeración de la frecuencia del canal.

Pulsando el botón FRQ la frecuencia del canal se visualiza en 5 segmentos.

Para abandonar esta función pulsar de nuevo el botón FRQ.

8- CH9 / M3 ( Canal 9 emergencia / Memoria 3)

Apretar este botón en caso de emergencia, esto nos llevará al canal 9 de forma inmediata (canal de emergencia). El canal 9 se visualiza y sobre la pantalla parpadea la indicación EMERGENCY.

9- ON / VOL (Encendido / Control volumen de sonido)

Girando el botón hacia la derecha el equipo se pondrá en marcha y el volumen se incrementa. Girando hacia la izquierda el volumen desciende y desconectaremos el aparato.

10- Pantalla LCD

Todas las funciones operativas son visualizadas.

11- Selección de canales (CH)

Este botón se usa para la selección de canales. Girándolo hacia la derecha los canales suben, girando a la izquierda los canales bajan.

12- Ajuste manual de Squelch (SQ)

Este control elimina el ruido cuando no se está recibiendo señal.

Girar el control hacia la izquierda (sentido inverso al horario) hasta el final para que el ruido aparezca. Para eliminar el ruido, girar hacia la derecha (sentido horario) lentamente y parar en el punto donde no haya ruido y donde se pueda recibir la señal sin ruido y con la mejor sensibilidad.

* Este sistema elimina el ruido en ausencia de señal y resulta particularmente útil en caso de volumen en modo alto.

13- Led indicador RX / TX

En recepción (RX) el led se ilumina en color verde cuando hay una señal, en transmisión el led se ilumina en color rojo.

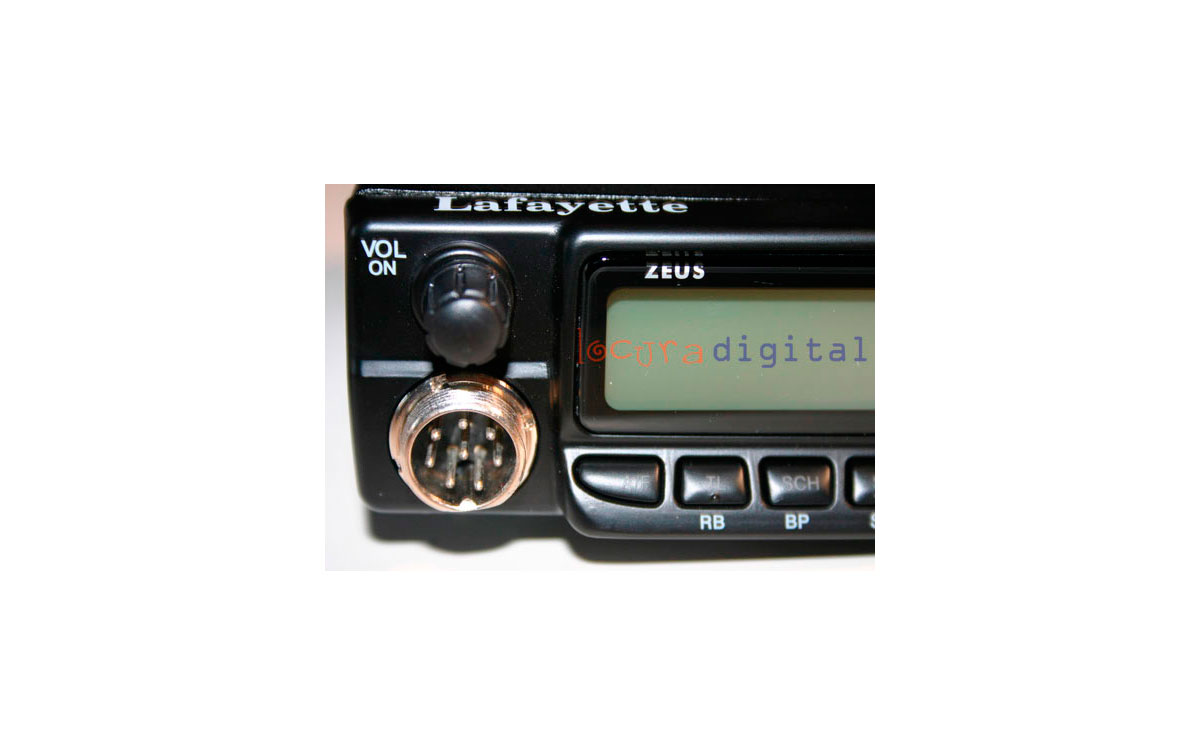

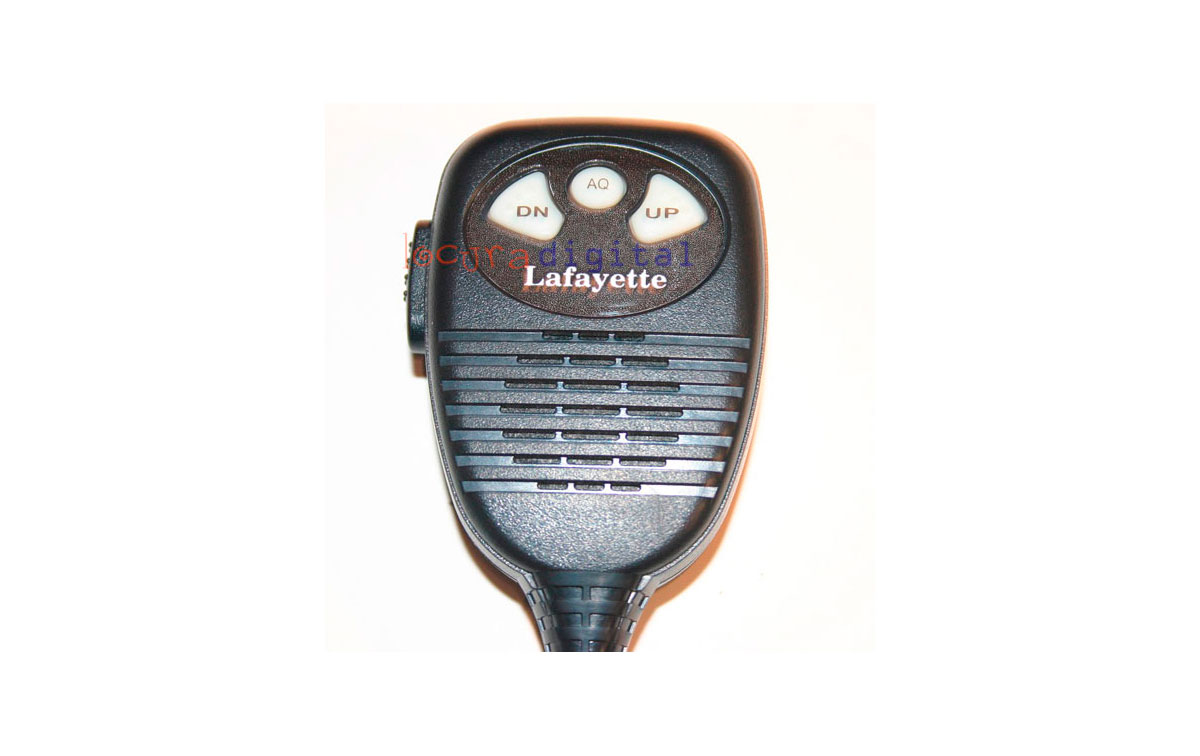

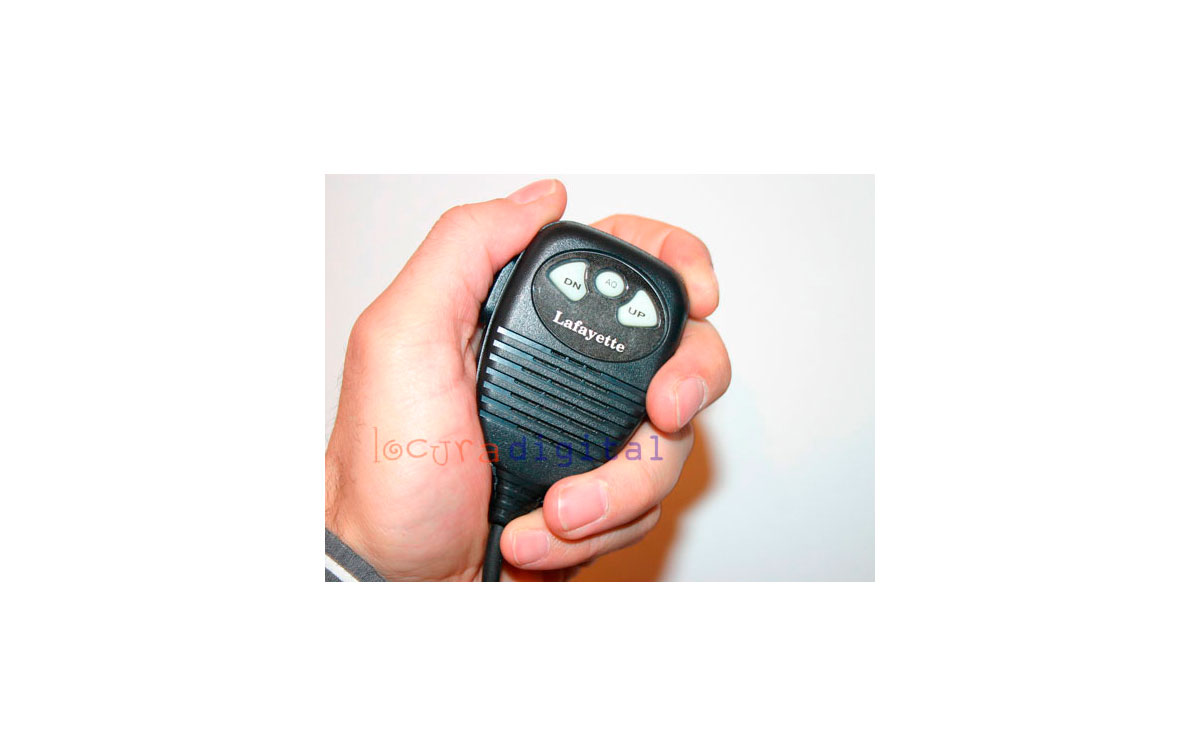

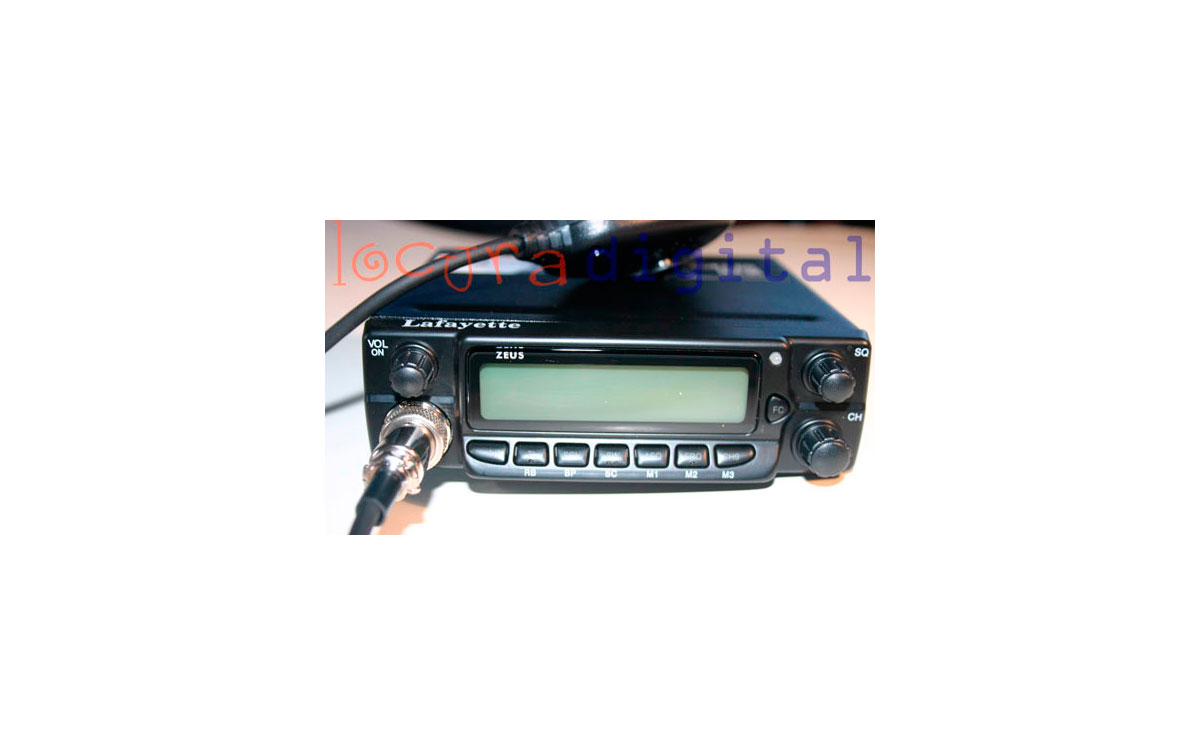

14- Micrófono de 8 pins.

o Alimentación 13,8 v B+

o Posibilidad de subir o bajar canales con el micrófono

o Posibilidad de activar/desactivar la función ASQ desde micrófono

o Micrófono dinámico

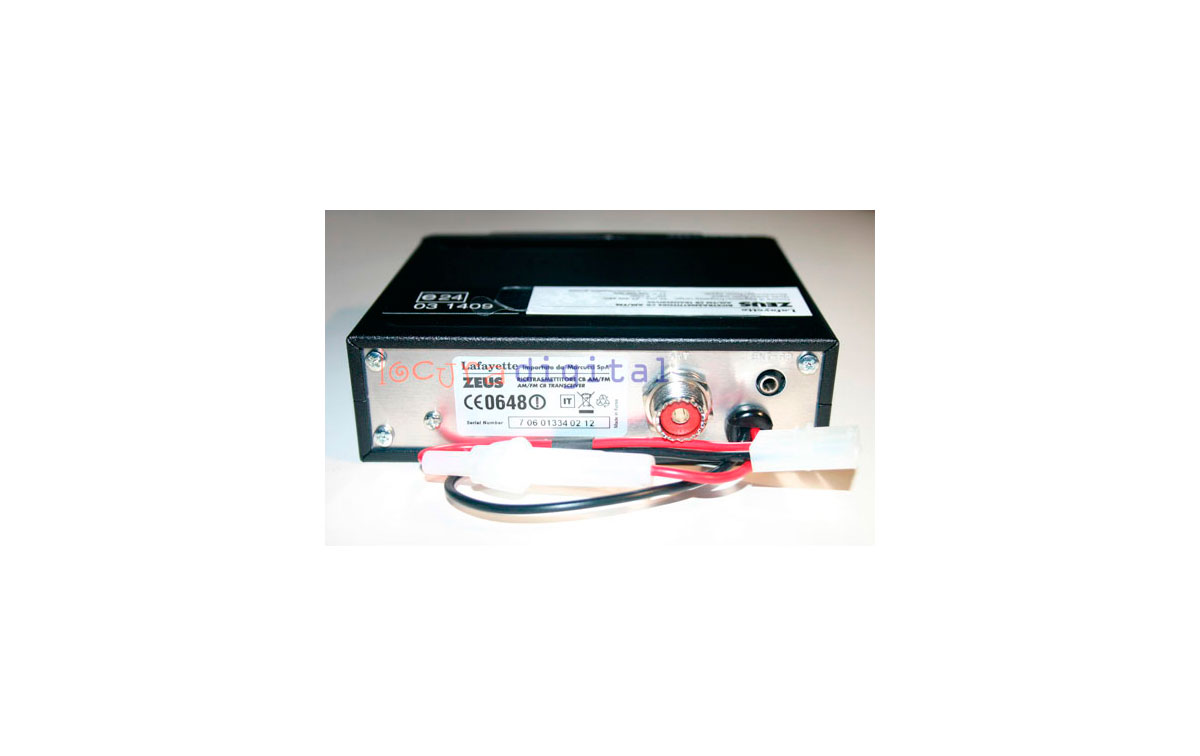

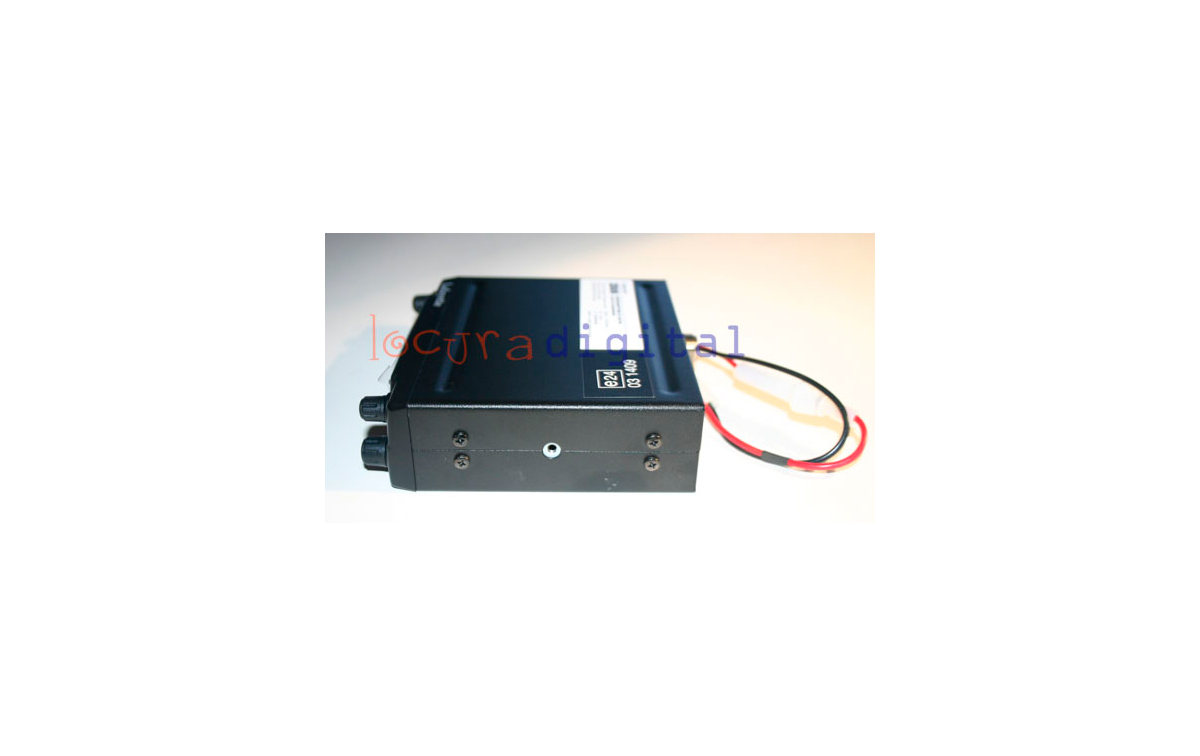

15- Cable de conexión de alimentación

Conectar el cable de alimentación a la batería del vehículo (cable rojo a positivo 13,8 voltios y cable negro a masa) o fuente de alimentación (de la misma forma que en la batería). Preste mucha atención a este paso, una conexión equivocada (inversión de la polaridad) o una alimentación a voltaje superior a los 13,8 voltios dañaría el equipo.

Altavoz externo

La emisora dispone de conector en su parte posterior para la conexión de altavoz externo mediante clavija tipo "jack" de 3,5 mm.

RESET EQUIPO

Ante la aparición de posibles problemas de funcionamiento en el aparato, se aconseja realizar un reset del equipo.

Para realizarlo, desconectar el aparato con el control VOL/ON y poner en marcha el aparato de nuevo con el control VOL/ON mientras pulsamos la tecla FC.

La palabra RESET aparecerá en la pantalla y se situará en el canal 20, el aparato habrá sido reinicializado y operará correctamente.
