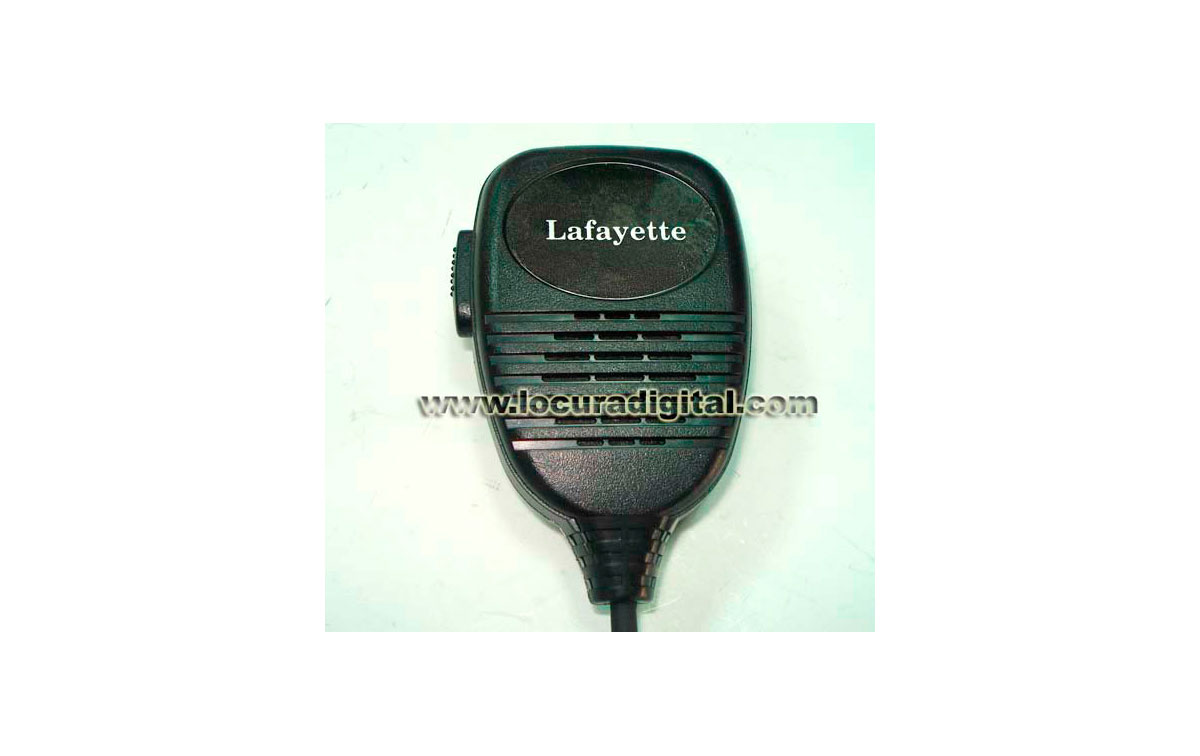

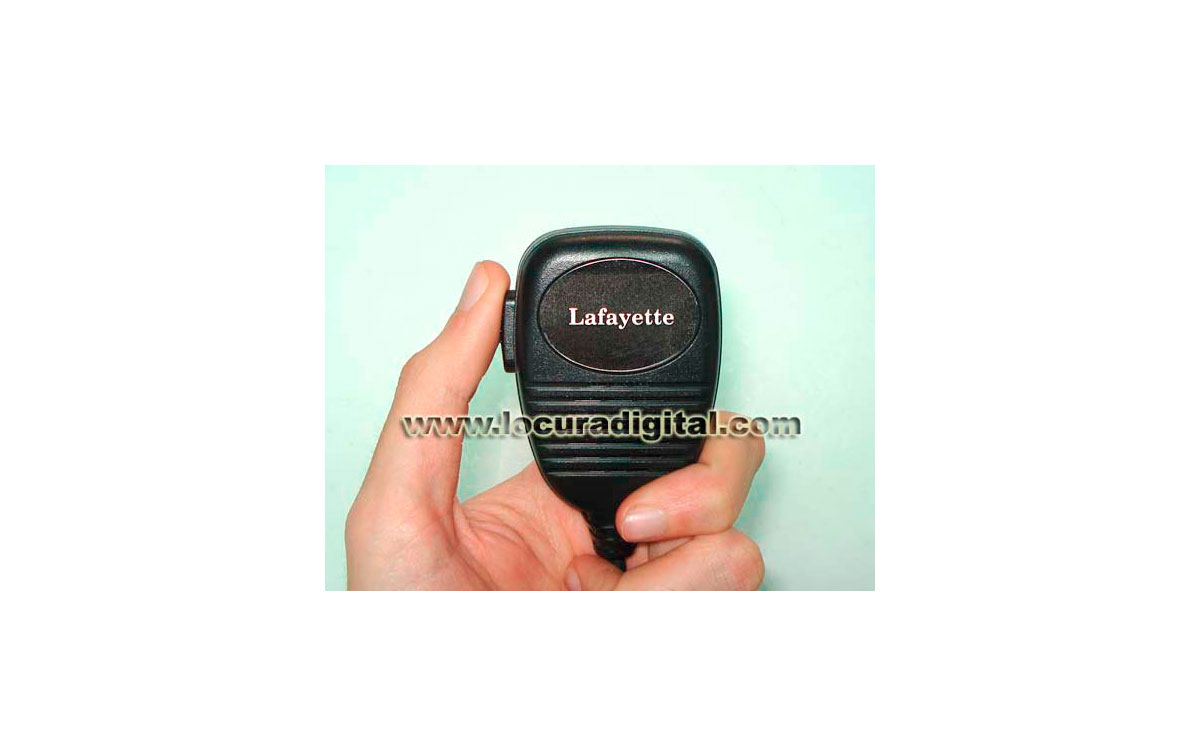

Contenido del kit

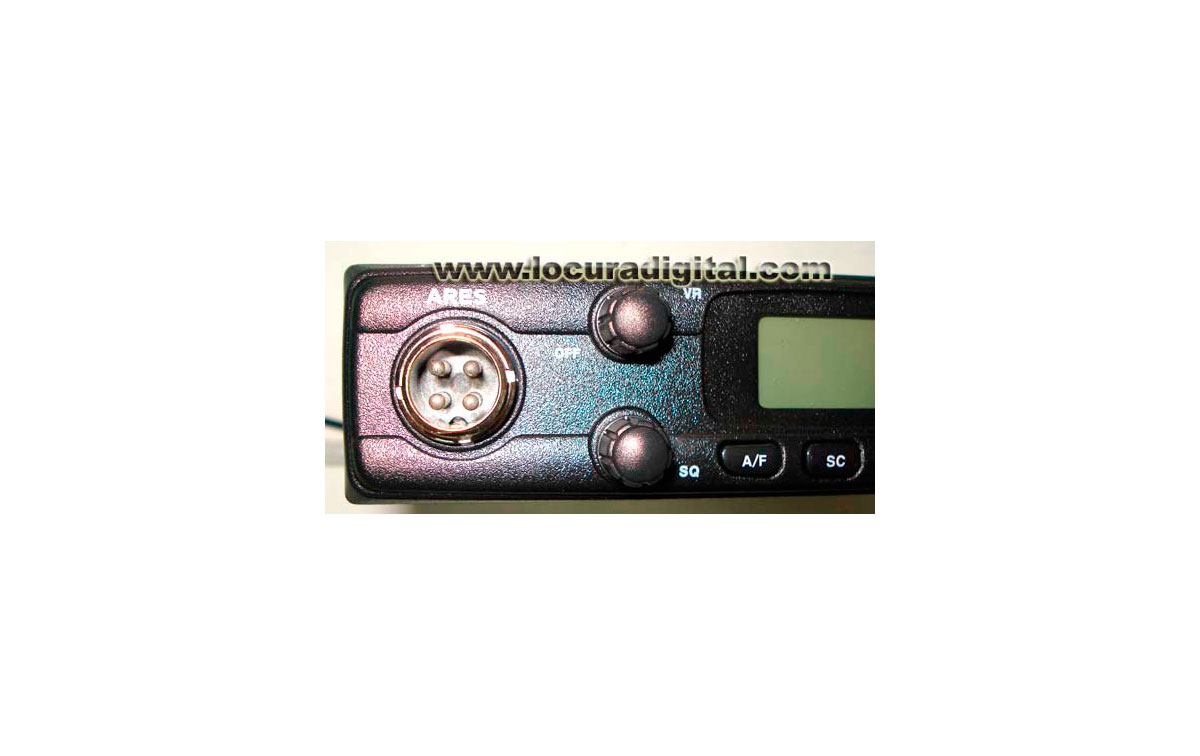

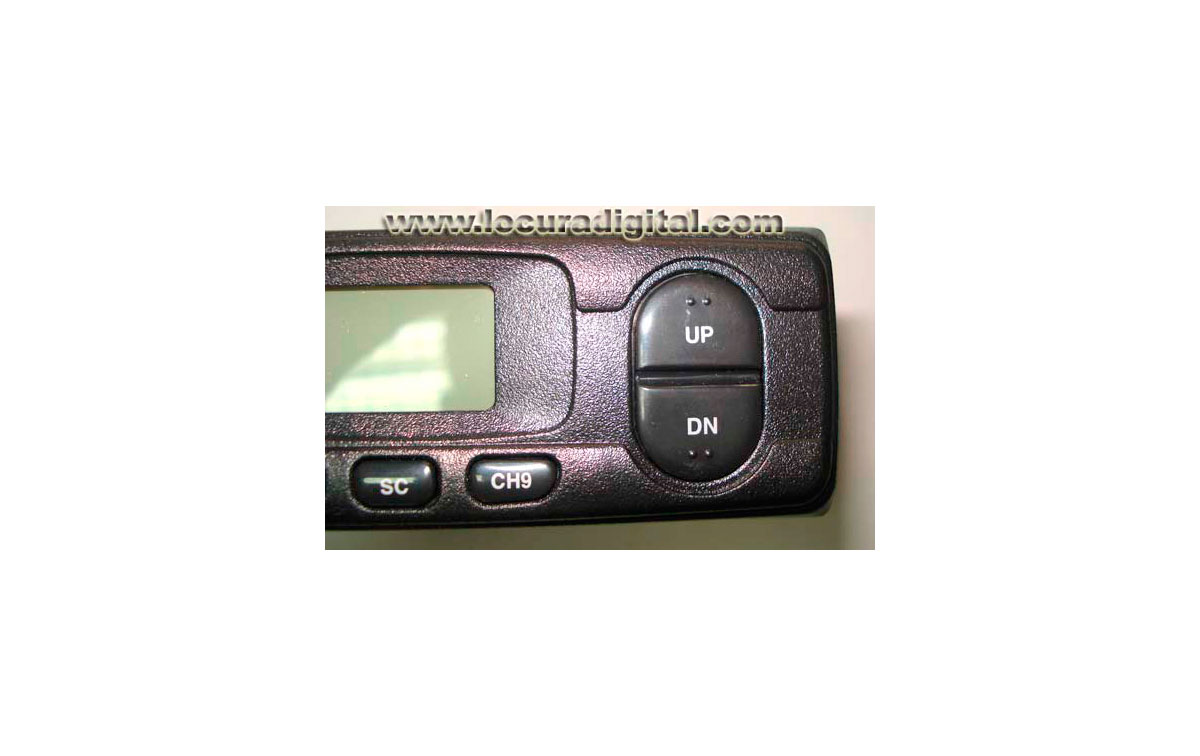

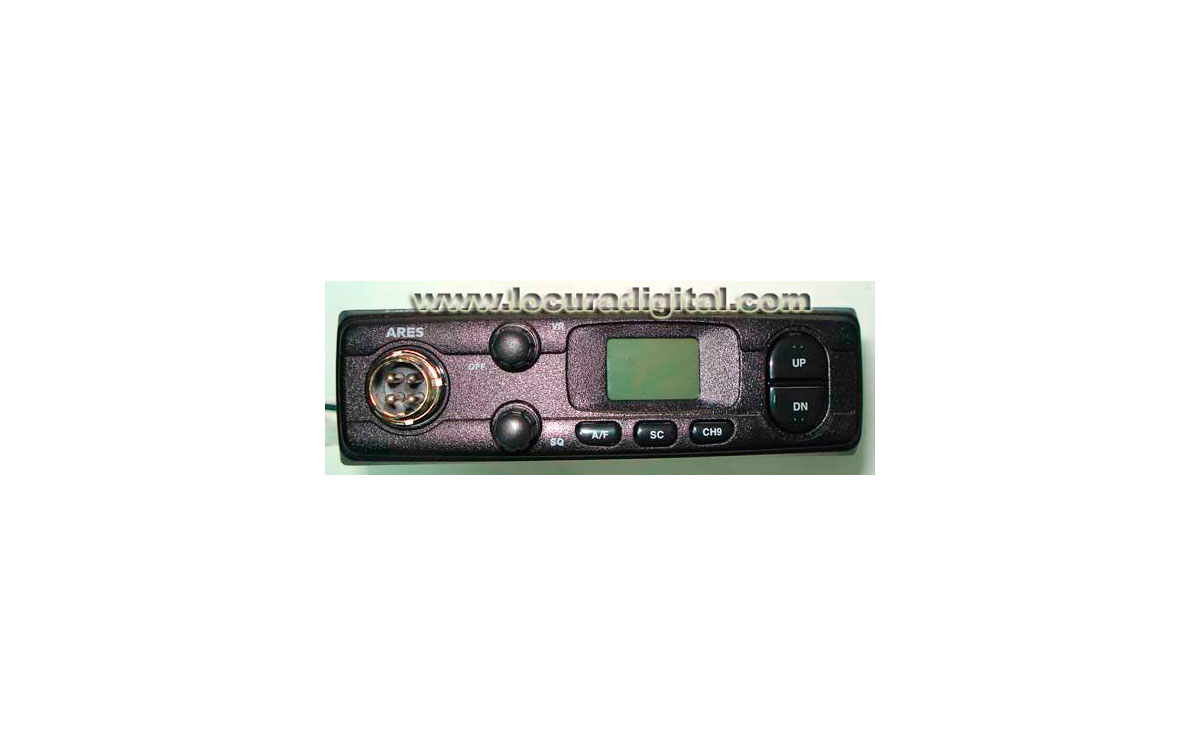

Vistas frontales de la emisora LAFAYETTE

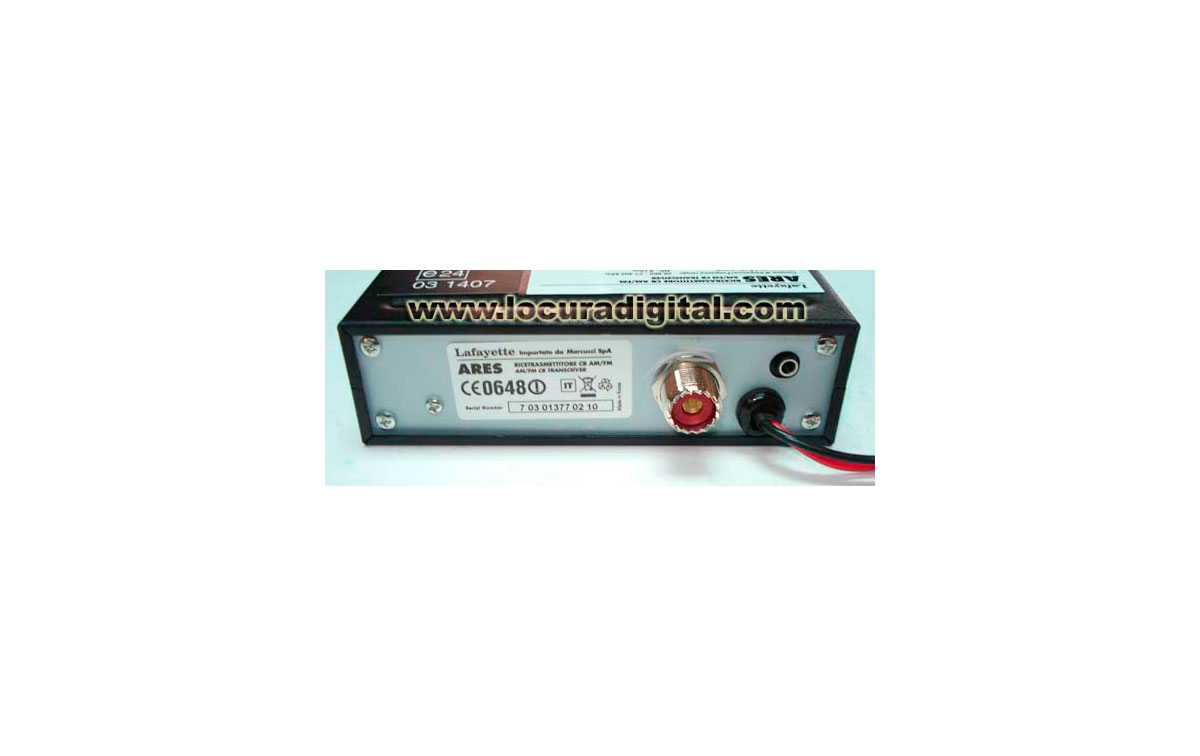

Vista posterior de la emisora

Medidas

Gracias por adquirir un producto LAFAYETTE. Con el fin de sacar el máximo rendimiento de este producto, por favor lea atentamente las instrucciones de uso que seguidamente le detallamos.   ATENCION: · No intente emitir si la antena no ha sido previamente conectada, esta acción podría dañar seriamente el equipo. · Este equipo ha sido calibrado y testado en fábrica; no abrir ni manipular sus componentes internos.   CONEXIÓN DE LA ANTENA: El cable de conexión de la antena debe terminar en un conector PL-259 para posibilitar la conexión al equipo. Use solo antenas ajustadas en la banda de 27 Mhz. Y cable RG-58/U con una impedancia típica de 50 Ohmios.   SOPORTE DE MICROFONO: Instale el soporte de micrófono en una cómoda posición dentro del vehículo, compruebe que tanto el cable como el micrófono no perjudican o interfieren las operaciones de conducción.   INTERFERENCIAS CAUSADAS POR EL SISTEMA DE DISTRIBUCION DE SU VEHICULO: MANDOS DE CONTROL E INDICADORES: 1- Conector de micrófono de 4 pins 2- Encendido/Apagado y control de volumen 3- Control de "squelch" 4- Pantalla LCD 5- Selector de banda AM/FM 6- Escáner 7- Canal 9 (reset) 8- Selección de canales, subir/bajar Los vehículos modernos no suelen provocar problemas de interferencias debido a sus sistemas de distribución o arranque, por tanto la emisora no debería sufrir ninguna interferencia causada por el funcionamiento del motor. PANTALLA Y FUNCIONAMIENTO DE LA EMISORA ARES: Después de haber instalado correctamente la emisora, conectada correctamente su antena de CB y realizada la conexión a la alimentación proceder según los siguientes 6 pasos para un correcto y satisfactorio uso del aparato. Paso 1: Conectar el micrófono a la conexión situada en el frontal del aparato y verificar su correcta y segura conexión. Paso 2: Verificar que la conexión de la antena al conector de la emisora esté correctamente realizada. Paso 3: Verificar que el control de "Squelch" esté en señalando la posición horaria "9" en punto. Paso 4: Encender el aparato y con el mismo control ajustar el nivel de volumen mas satisfactorio. Paso 5: Seleccionar el canal deseado mediante el selector de canales: arriba/abajo. Paso 6: Para transmitir, pulsar el botón "PTT" situado en el micrófono. Para recibir soltar el "PTT".   CONTROLES Y CONECTORES: FUNCIONES Y USOS 1- ON/OFF Encendido/Apagado y control de volumen Este control pone en marcha el aparato y permite ajustar el volumen de sonido mas satisfactorio para la recepción. 2- Control "SQUELCH" Girar este control en sentido horario para silenciar el aparato cuando no se reciba una clara señal y solo escuchemos ruido, con esto conseguiremos una silenciosa y más cómoda condición de "standby". 3- Selector AM / FM Presionar este botón para seleccionar AM o FM. 4- Botón SCAN Su aparato de CB incorpora la función de "escáner" de canales. Esta función le permite moverse a través de los 40 canales y pararse en el canal que encuentre ocupado y permanecerá en ese canal durante unos 7 segundos después de que termine la conversación detectada, acto seguido reanudará de nuevo el escaneo de canales. Para activar dicha función presionar el botón "SCAN", en la pantalla aparecerá indicada la operación. Si usted quisiera finalizar la acción de escaneo, presione de nuevo el botón "SCAN" o bien el botón "PTT" situado en el micrófono, esto finaliza la función "escáner". 5- Botón CANAL 9 / RESET Apretar este botón en caso de emergencia, esto nos llevará al canal 9 de forma inmediata (canal de emergencia). Este botón puede ser usado también como "RESET" cuando la emisora no funciona de forma adecuada. Mantener presionado este botón mientras encendemos la emisora para reinicializar el aparato (reset). Al realizar esta acción, en la pantalla aparecerán las letras "RS" y la emisora se reinicializará con la configuración inicial de fábrica. 6- Selector de canales UP (arriba) / DOWN (abajo) Presionar los botones "UP" o "DOWN" para seleccionar el canal deseado. Cuando estos botones son presionados los canales cambian rápidamente de forma ascendente o descendente según el botón que elijamos. 7- Cable de conexión de alimentación Conectar el cable de alimentación a la batería del vehículo (cable rojo a positivo 13,8 voltios y cable negro a masa) o fuente de alimentación (de la misma forma que en la batería). Preste mucha atención a este paso, una conexión equivocada (inversión de la polaridad) o una alimentación a voltaje superior a los 13,8 voltios dañaría el equipo. Altavoz externo La emisora dispone de conector en su parte posterior para la conexión de altavoz externo mediante clavija tipo "jack" de 3,5 mm.
