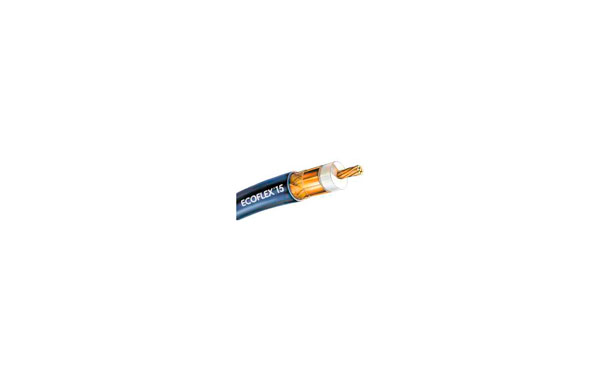

CABLE ECOFLEX 15 MUY BAJA PERDIDA PARA ANTENAS RADIOCOMUNICACION. ----

ECOFLEX 15 62525
Producto disponible.
  • ECOFLEX15
  • REF. ECOFLEX 15. DE 50 OHMIOS PARA ANTENAS RADIOCOMUNICACION MUY BAJA PERDIDA.

    Más info

  • 6,15€
  • IVA no incluido


REF. ECOFLEX 15. DE 50 OHMIOS  PARA ANTENAS DE  RADIOCOMUNICACION  CABLE DE MUY BAJA PERDIDA. --- VENTA POR METROS -----

ECOFLEX 15 es un flexible de baja pérdida de cable coaxial para su uso en el rango de frecuencia de DC - 6 GHz.Its construcción única combina las propiedades de baja pérdida en la no-conductor central sólido flexible dura con los cables de alta flexibilidad de los cables fabricados con varados centro Conductores.




Avanzadas técnicas de fabricación combinada con el uso de una PE-LLC dieléctrica produce una espuma tasa de más del 70%, lo que resulta en muy baja atenuación.

El uso continuo de la calibración y el conductor central de compresión, así como la aplicación de un precoating garantías pérdidas y baja impedancia estable coincidentes.

Un IME de detección de la inmunidad> 90 dB a 1,0 GHz se logra mediante la utilización de un doble blindaje que consiste en la superposición de lámina de cobre y un nuevo tejido apretado copperbraid. El copperfoil tiene un revestimiento aplicado PE que impide lámina de agrietamiento debido a las curvas de corto radio.

La vaina de PVC negro ECOFLEX uv-15 está estabilizado.

ECOFLEX 15 es la 1 ª elección cuando una baja pérdida, altamente flexible microondas valorados cable es obligatorio. Es precio económico hace 15 ECOFLEX el claro líder para las exigencias de las aplicaciones.

Sin soldadura, de alta calidad en los conectores "N" y "7-16" se han desarrollado especialmente para ECOFLEX 15. Conector de instalación sólo lleva unos minutos y no requiere herramientas especiales.



- DIAMETRO: 14,6 mm.
- Impedance: 50 ohms.
- Atenuación: 100 mts. 9,8 dB.
- Frecuencia Máxima: 6 Ghz.




Technical Data (extract)
Impedance50 Ohm
Capacity 77 pF/m
Velocity factor0,86
Screening efficiency @ 1 GHz>90 dB
Center conductorstranded copper, 7x1,55 mm
Dielectric PE, low-loss Compound
Diameter over sheath14.6 mm
Min. bending radius70 mm
Weight (100m)25.8 kg

Max. power handling(W @ 40°C)
10 MHz6450
100 MHz 1970
1000 MHz560

Typ. attenuation (dB @ 20°C)

Frequency
100 m
100 ft
100 MHz
2.81
0.86
500 MHz
6.7
2,04
1000 MHz
9.8
2.99
2000 MHz
14.7
4,48
2400 MHz
16.3
4,96
3000 MHz
18.7
5.70
4000 MHz
22.3
6,79
6000 MHz
28.8
8,78

For your reference

ECOFLEX 15
RG 213/U
RG 58/U
Capacity pF/m
77
101
102
Velocity factor
0,86
0,66
0,66
att. dB/100 m
10 MHz
0,86
2,0
5,0
100 MHz
2,81
7,0
17,0
500 MHz
6,7
17,0
39,0
1000 MHz
9,8
22,5
54,6
3000 MHz
18,7
58,5
118,0
