AIRCOMPLUS MUY BAJA PERDIDA PARA ANTENAS RADIOCOMUNICACION. ---- VENTA

AIRCOM PLUS 62527
Producto disponible.
  • AIRCOMPLUS
  • REF. AIRCOM PLUS. DE 50 OHMIOS PARA ANTENAS RADIOCOMUNICACION MUY BAJA PERDIDA. AIRCOM PLUS es un cable...

    Más info

  • 3,76€
  • IVA no incluido

REF. AIRCOM PLUS. DE 50 OHMIOS  PARA ANTENAS RADIOCOMUNICACION MUY BAJA PERDIDA.

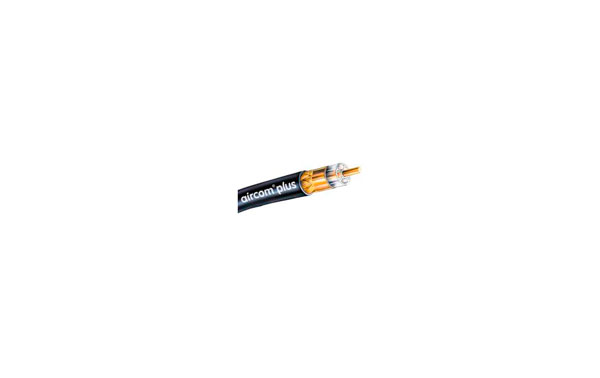

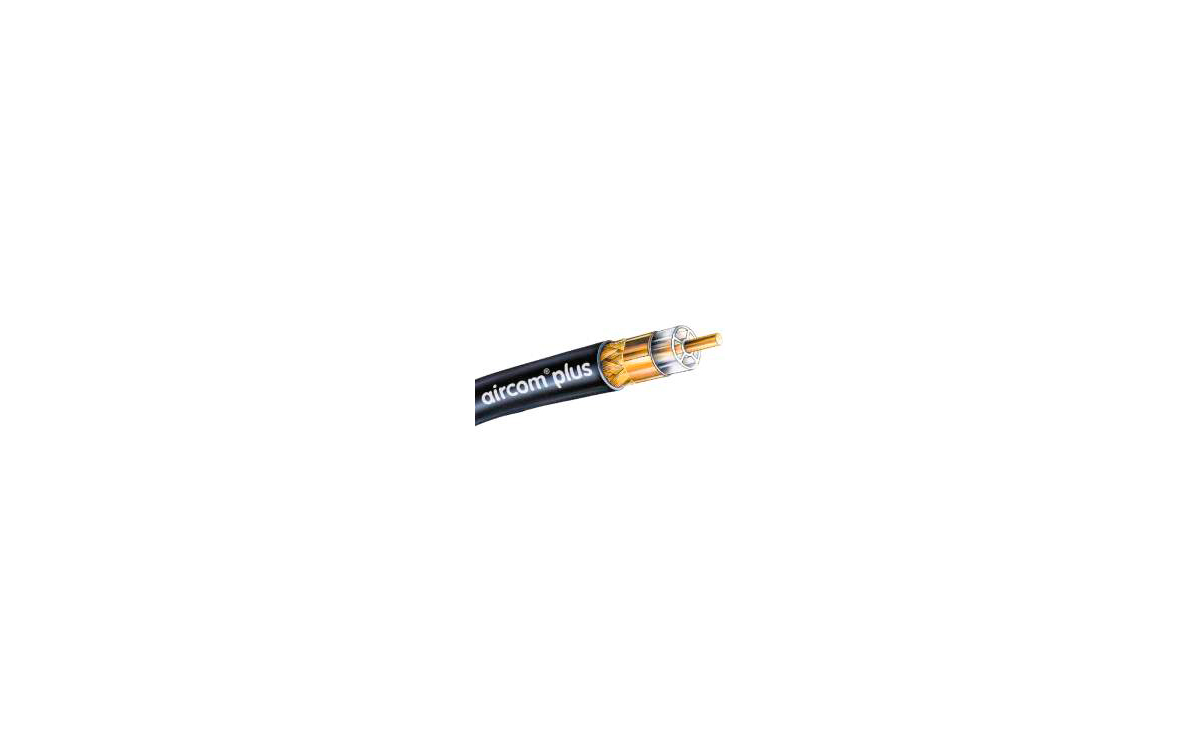

AIRCOM PLUS es un cable coaxial con excelentes propiedades mecánicas y eléctricas. Su baja pérdida lo hace muy adecuado para aplicaciones donde la exigencia sea máxima




AIRCOM PLUS se caracteriza por un expansor PRE-nido de abeja que mantiene la impedancia correcta incluso cuando es bruscamente doblada. El expansor proporciona un sello apretado alrededor del conductor central sólido, que está hecho de cobre sin oxígeno, por lo tanto, garantiza su protección contra la humedad y la corrosión.

Otra característica de AIRCOM PLUS es su doble blindaje, que se construye de la superposición de copperfoil más un tejido adicional copperbraid resultando en una eficiencia de detección > 85 dB @ 1 GHz.

El copperfoil tiene un revestimiento que impide la lámina de agrietamiento debido a las curvas de corto radio y al PVC negro de AIRCOM PLUS.



- DIAMETRO: 10,3 mm.
- Impedance: 50 ohms.
- Atenuación: 100 mts.  13,4 dB.
- Frecuencia Máxima: 6 Ghz.




Technical Data (short form)
Impedance50 Ohm
Capacity per meter 81 pF
Velocity factor0,83
Screening efficiency @ 1 GHz>85 dB
Centre Conductorsolid copper, 1 x 2,7 mm
Dielectric Air with PE-Expanders
Diameter over sheath10,3 mm
Min. bending radius55 mm
Weight (100m)15 kg

Max. power handling (W @ 40°C)
10 MHz3980
100 MHz 1210
1000 MHz340

Typ. attenuation (dB @ 20°C)

Frequency
100 m
100 ft
100 MHz
3,8
1,16
500 MHz
9,0
2,74
1000 MHz
13,4
4,08
2000 MHz
20,1
6,13
2400 MHz
22,5
6,86
3000 MHz
25,9
7,90
4000 MHz
31,1
9,48

For your reference

AIRCOM PLUS
RG 213/U
RG 58/U
Capacity pF/m
81
101
102
Velocity factor
0,83
0,66
0,66
Loss in dB/100 m
10 MHz
1,2
2,0
5,0
100 MHz
3,8
7,0
17,0
500 MHz
9,0
17,0
39,0
1000 MHz
13,4
22,5
54,6
3000 MHz
25,9
58,5
118,0
