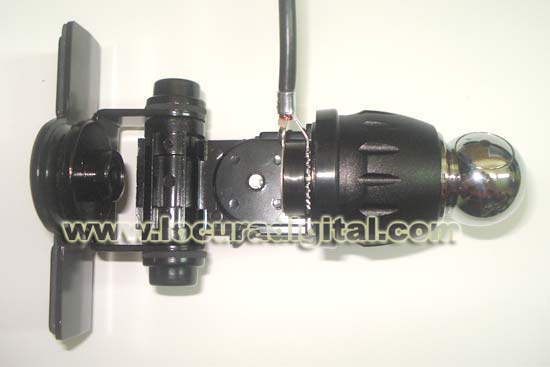

BASETURBO Con rotula 90º para Antena Turbo 2000

 61696
Producto disponible.
  • BASETURBO
  • BASE TURBO especial Con rotula abatible de 90º para Antena Sirio Turbo 2000

    Más info

  • 12,62€
  • IVA no incluido


ref: BASETURBO

BASE TURBO Con rotula 90º para Antena Turbo 2000





A continuación se detalla el proceso de montaje.

La base Turbo no incluye ni el soporte ni el cable de conexión que se muestran en las siguientes imagenes.

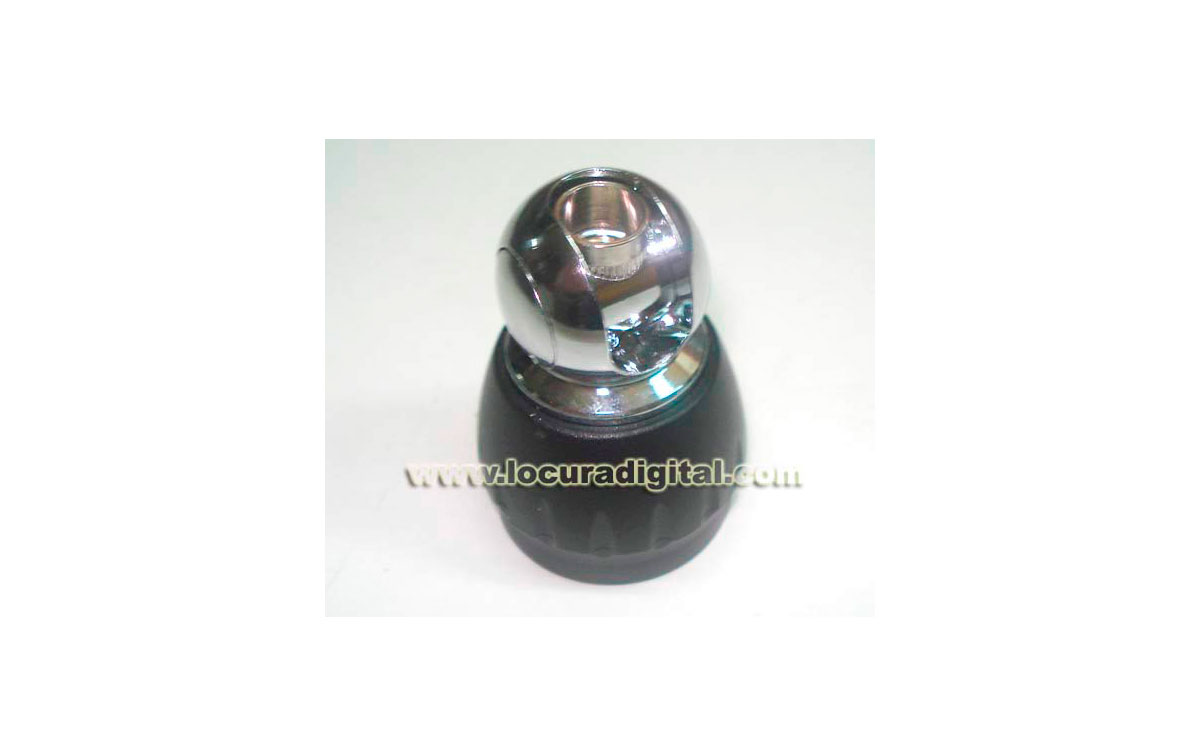

Paso 1 del montaje. Protejer la base

montaje base turbo

Protejeremos la base turbo con la goma de plástico situandola en la parte inferior de la misma base.

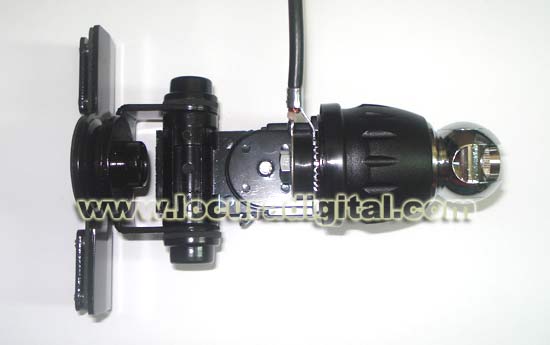

Paso 2 del montaje. Preparando la conexión de la base

montaje base turbo

Pasaremos el cable que nos llega desde la emisora hasta el soporte. Una vez realizado esto deberemos pasar el conector que posteriormente ira a la base por el orificio que dispone el soporte.

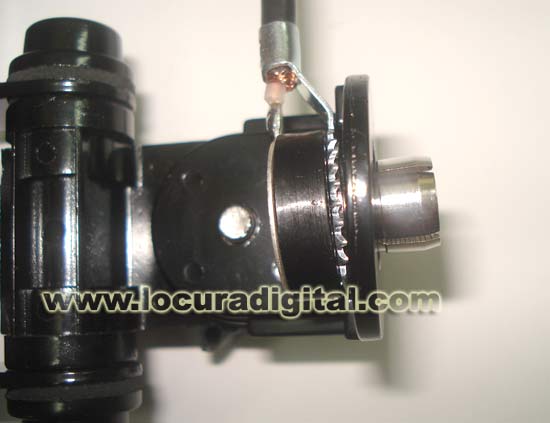

Paso 3 del montaje. Conexión de la base al soporte y cable

montaje base turbo

Tal y como se observa en la imagen debemos conectar la base segun se informa en el paso 2. Esto es necesario para la correcta sujeción de la base. De este modo conseguimos una unión perfecta ahorrando vibraciones y movimientos de la base.

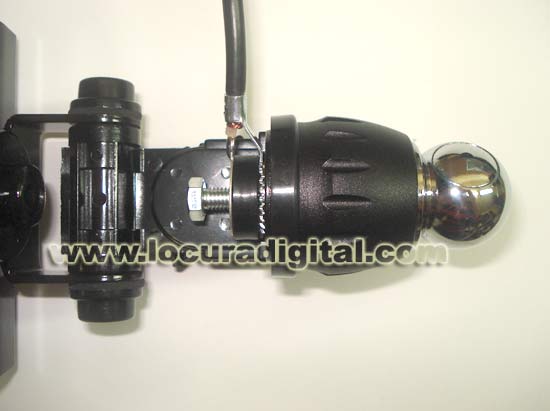

Paso 4 del montaje. Fijar la unión

montaje base turbo

Una vez hemos realizado la correcta fijación debemos unirlo con el correspondiente tornillo.



Vista final del montaje

montaje base turbo
