MEK-M10 Adaptador de microfono para yaesu FTM10E/R

MEK M10 61605
Producto disponible.
  • MEKM10
  • MEKM10 Adaptador de microfono para yaesu FTM10E/R Este accesorio para la emisora FTM-10 R/E es necesario...

    Más info

  • 14,60€
  • IVA no incluido


ref: MEKM10

MEKM10 Adaptador para microfono MH65A6J  Y MH686BJ.
Este accesorio para la emisora FTM-10 R/E es necesario para poder conectar un micrófono al frontal de la emisora.


Contenido del kit

MEK-M10 ADAPTADOR DE CARGA PARA FTM10





Paso 1. Quitar el frontal de la emisora

MEK-M10 ADAPTADOR DE CARGA PARA FTM10

Para quitar el frontal de la emisora deberemos quitar los tornillos estrella segun indica el manual



Paso 2. Sacar el adaptador del frontal

MEK-M10 ADAPTADOR DE CARGA PARA FTM10

Una vez extraido el frontal, debemos sacar el adaptador que incluye quitando el tornillo estrella que se encuentra en el centro del mismo.



Paso 3. Extraer la tapa para la conexión del adaptador

MEK-M10 ADAPTADOR DE CARGA PARA FTM10

Acto seguido extraeremos la tapa de la parte inferior del frontal para posteriormente conectar el adaptador



Paso 4. Extraer la parte posterior del frontal

MEK-M10 ADAPTADOR DE CARGA PARA FTM10

Debemos extraer la parte posterior del frontal quitando los 4 tornillos estrella para poder realizar la conexión del adaptador

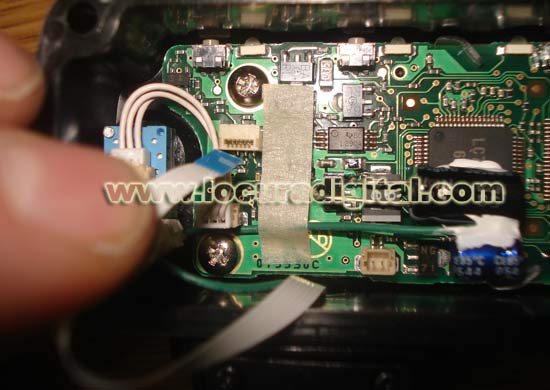

Paso 5. Acoplar el adaptador a la emisora

MEK-M10 ADAPTADOR DE CARGA PARA FTM10

MEK-M10 ADAPTADOR DE CARGA PARA FTM10

MEKM10

MEKM10

MEKM10

Para que el adaptador funcione debemos conectar los cables del adaptador al frontal de la emisora por el hueco que habra quedado despúes del paso 3. La conexión se debe realizar siguiendo el esquema de conexión del manual.

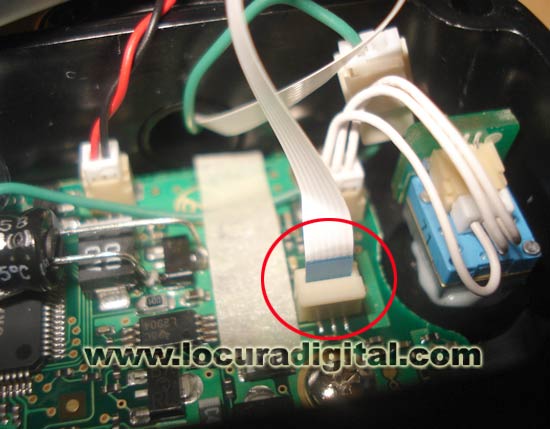

 Importante sobre el ajuste del conector

Es muy importante que al realizar la conexión de la pestaña al conector no se fuerze ya que si no el sistema puede romperse y no funcionar correctamente.

Es completamente normal que la parte azul señalada con una redonda en rojo quede como en la imagen, la mitad de la pestaña azul fuera.



Paso 6. Fijar el adaptador

MEK-M10 ADAPTADOR DE CARGA PARA FTM10

Una vez realizado todos los pasos anteriores solamente deberemos fijar la unión del adaptador al frontal mediante los tornillos estrella extraídos en el paso 3

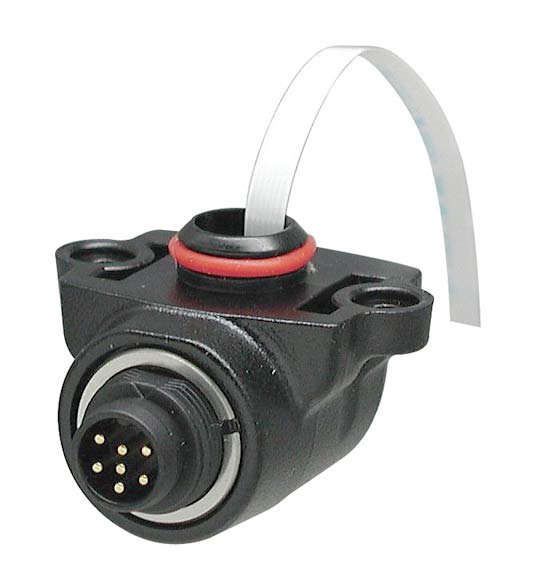

Vista frontal del adaptador MEK-M10

MEK-M10 ADAPTADOR DE CARGA PARA FTM10



Vista lateral del adaptador de carga MEK-M10

MEK-M10 ADAPTADOR DE CARGA PARA FTM10
